Antena FM.

Ya elegí el sintonizador.A la espera de que me llegue ...veo por detrás estas conexiones para la FM.Me imagino que habrá que comprar un cable de antena normal y pelarlo en un extremo?. Aunque me asalta cierta duda....el cable de antena es coaxial ..como se sacan dos hilos?.Mi idea era conectar el cable a la toma única TV/R a través de un spliter y tener la TV y el tuner conectado a dicha toma.
En esto ando muy pez.

Hola, Alans.
El cable coaxial al borne de 75 Oh. y el otro extremo a la toma de la antena de la pared.
Saludos

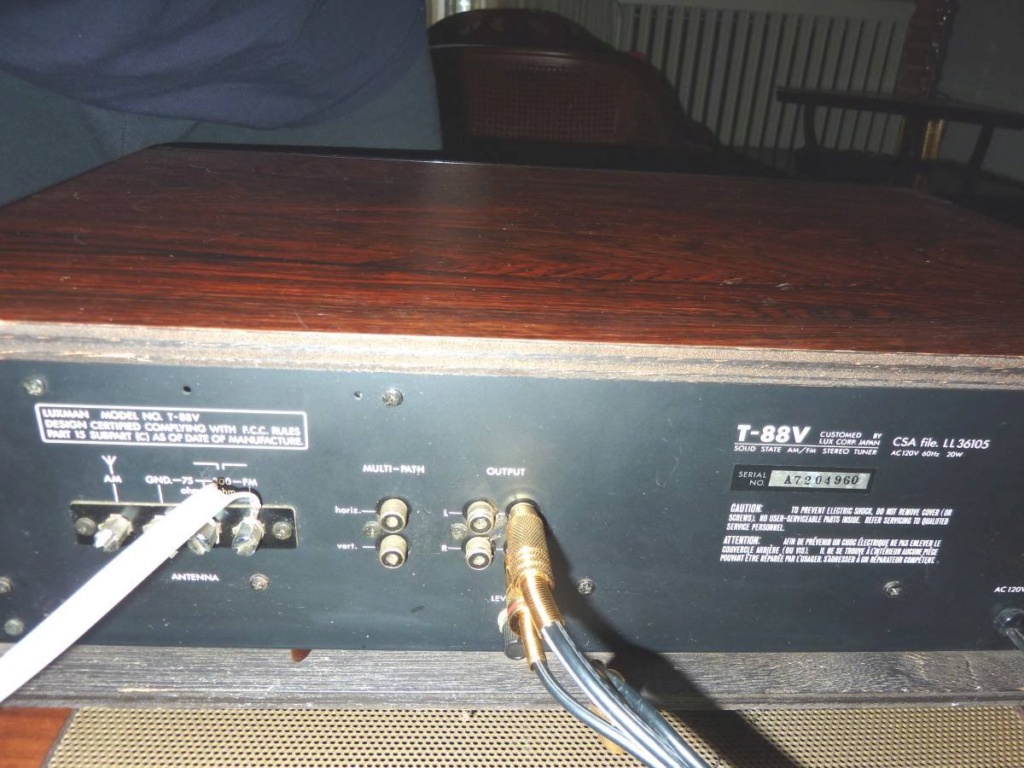

Gracias Sumiko.Lo que pasa que este tuner trae un tornillo en vez de un conector para antena.Habria que hacer un apaño.

alans escribió:Gracias Sumiko.Lo que pasa que este tuner trae un tornillo en vez de un conector para antena.Habria que hacer un apaño.

Buenos días, Alans.
Uno de los extremos de cable lo pelas, aflojas el tornillo, lo enrollas a él y lo fijas apretando de nuevo el tornillo. El otro extremo con el conector adecuado lo conectas  al conector de la toma de la pared.
Mi sintonizador es más moderno pero tiene ya sus años, un Technics con cerca de 40 años y aunque trae conector para antena, la mecánica de la conexión es la misma, solo que en tu caso debes pelar el cable que va al Turner.
Espero haber podido servirte de ayuda. Si no es así, otro compañero, con más conocimientos, te podrá ayudar.
Saludos y que disfrutes del nuevo elemento de tu magnífico equipo.
Supongo que es este. Tiene una planta excelente. Yo el mío lo tengo con un ampli Luxman.

Gracias Sumiko.Totalmente claro.Al principio me liaba porque en la foto que colgué había dos cables pero efectivamente va uno sólo al conector de 75ohm.
Pues así lo haré cuando me llegue.
De todos los Luxman que he visto por la red es el más bonito..compañero del L-80.No es el más aclamado pero malo seguro que no es.Era cuestión de estética y época por el resto del equipo. La elección a parte de eso también es por un rollo melómano sentimental.Me gusta mirar el panel iluminado mientras escucho música y es precioso con un tono de color oro tenue.
Estuve mirando también el Sansui TU-9900 y el Accuphase T-100 pero no quería gastar tanto y me gustó este tuner de Luxman.

De nada, Alans.
Enhorabuena por la compra. Seguro que se escucha muy bien y de estética es fenomenal.
Que lo disfrutes.
Saludos

alans escribió:Gracias Sumiko.Totalmente claro.Al principio me liaba porque en la foto que colgué había dos cables pero efectivamente va uno sólo al conector de 75ohm.
Pues así lo haré cuando me llegue.

Hola, la conexión de 75 ohm al igual que la de 300 ohm lleva “dos cables” conectados, en la foto se aprecia la conexión de 300.

Como vas a utilizar la de 75 tendrás que pelar suficientemente la funda del cable ya que la malla es el negativo (masa) de la conexión y el núcleo rígido del coaxial es el vivo o positivo, observa que en cada “par” de conexiones tienes marcada la conexión de masa o negativo...no sé si me he explicado lo suficientemente bien pero tienes que conectar el cable coaxial dividido en dos...

Malla al tornillo GND y el vivo al del 75, observa que la masa (GND) es común ( 75 y 300 )

Un saludo y disfruta de ese bonito tuner

alans escribió:

Estoy con el móvil y no llego a ver bien la foto pero me da la impresión de que ese cable está mal conectado

Gracias Juan A Aguilar.





Hoy me llegó.Pele el cable como comentaba el compañero.La malla a gnd y el vivo a 75ohm.

En principio con el duplicador de antena no noto que la TV se vea peor sin embargo da igual conectar la radio a la toma de antena de pared (con el duplicador o directo) porque no hace nada.En principio la toma de pared (única) es TV/R.
Lo que sí noto es que al poner el cable en la radio sí coge más emisoras porque dicho cable hace de antena. Así lo tengo en el dormitorio con un pequeño receptor pero en este caso sólo le tengo un trozo de cable colgando.
La recepción es la misma conectando a la toma de antena de pared que si no lo hago.
Hay interferencias con sólo moverme por el salón.Y como encienda el router (tengo un chisme de esos que que lleva Internet por la red eléctrica a otro lugar) ni os cuento.Y en el phono igual cuando pongo internet.

Yo para dejarlo perfecto uso esto
https://es.aliexpress.com/item/32961221454.html?spm=a2g0o.productlist.0.0.57fd4400ogjkNK&algo_pvid=e8526231-b697-4e30-80a6-ec7a0ff2c006&algo_expid=e8526231-b697-4e30-80a6-ec7a0ff2c006-0&btsid=0b0a050115820611534003230ec5ae&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

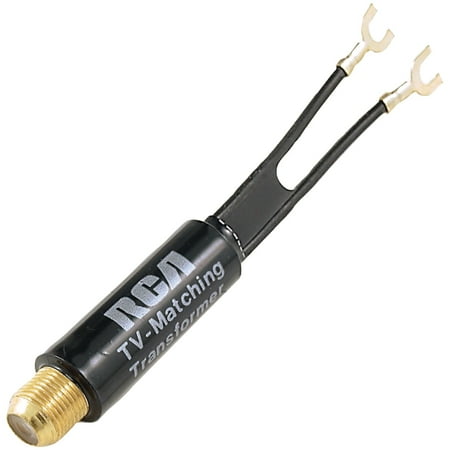

Es un adaptador de 75 ohmios a 300, se pone en el extremo del cable un conector f, y el adaptador ,y a la radio, en cuanto a la toma de la pared hay tres posibilidades, si la toma es muy antigua tendrás la toma de tv y la de la derecha fm, en realidad lo único que hace la toma es repartir y atenuar la señal total en la toma de radio, si la toma es mas moderna puedes tener la misma configuración pero con filtro en la propia toma y si es aun mas moderna en la toma de tv esta la tv+fm y en la de la derecha esta la señal de satélite. Las tomas mas modernas se emplean desde el comienzo de la I.C.T desde el año 2000. Todo esto que te cuento sin medir con el medidor de campo es hablar por no callar, porque es mas que posible que no tengas antena de fm en tu comunidad, ni por supuesto el modulo correspondiente, en las ciudades solo en las instalaciones del año 2000 en adelante era obligatorio que estuviese la fm, anteriormente era a voluntad de la comunidad y hoy es perfectamente exigible a tu comunidad que la ponga caso de no estar. Yo soy instalador de telecomunicaciones desde 1988 inscrito en el registro de los primeros de España en el año 2000.

Gracias Moncayo.Ando algo perdido con esto....Es decir....ese adaptador se pone a la conexión gnd y 75ohm de la radio ....y por el otro extremo se une al cable mediante un conector F ?
Tengo por casa un conector F macho.
Luego el cable se conecta por el otro extremo a la toma de antena de pared?
Para que se pasa de 75 a 300 ohm?

En mi caso en la toma de tv esta la fm (es una toma única...TV/R ...por eso compré el duplicador que pongo arriba)  y en la de la derecha esta la señal de satélite.Pues a lo mejor no hay antena de radio en el edificio...tengo que preguntar.Al ser toma única pensé que la misma antena de tv estaba para ambas cosas.

Para que se pasa de 75 a 300 ohm?

Pues depende del tipo de antena que tengas arriba, en principio los 75 o los 300 ohm. son la impedancia de la antena y tú deberás elegir en casa con el selector o separador cual es la impedancia adecuada y conectarlo en el sintonizador donde proceda.

Si arriba tienes un dipolo abierto lo ideal es utilizar la toma de 300 ohm. y el cable de bajada deberá ser "de cinta" de 300 ohm., esos planos con dos conductores a los lados que se utilizaban hace muchos muchos años para las bajadas de T.V. y que a día de hoy siguen siendo las mejores cables que hay para transportar las señales de radio, las cintas de 300 ohm. o en su defecto "la escalerilla" que son dos conductores paralelos separados a intervalos regulares con aisladores.

Una instalación antena-sintonizador es algo similar a una instalación ampli-altavoces, el ampli tiene su impedancia de entrada y el altavoz también, lo ideal es hacerlos coincidir.

Con una antena y un sinto exactamente lo mismo, la antena tendrá su impedancia, depende tipos de antena, y el sinto tendrá 2 o 3 opciones para elegir, hay que hacer coincidir las impedancias de antena, cable de bajada y sintonizador para conseguir transferir el máximo de señal de la antena al receptor .

Cuando no se tienen en cuenta estos aspectos, aparecen las ondas estacionarias, son señales que se quedan en el cable y dificultan el paso de las señales hacia el receptor o sintonizador, se pierde intensidad de señal y la recepción será pobre.

Saludos



.

Estupendamente explicado galena


Si me lo permiten y sin ánimo de molestar quisiera hacer una pequeña puntualización:

Las antenas del tipo "dipolo plegado" presentan en su salida una impedancia caracteristica de 300Ω y las de "dipolo plegado circular" creo que son de 200Ω, lo que ocurre es que las que se suelen instalar en la practica totalidad de los edificios de nuestras comunidades (dipolo plegado circular), presentan a su salida una impedancia de 75Ω, ¿por qué?, me explico, como bien se comenta, por naturaleza son de 300Ω pero los fabricantes suelen añadir en la propia antena una cajita de conexión en la cual insertan un balum (adaptador) que la convierte en 75Ω y de ahí que la línea de bajada se haga a través de un cable coaxial de 75Ω, hago esta pequeña aclaración para evitar confusiones en aficionados que este tema les pueda sonar un poco a chino, todos pasamos por esa etapa, yo el primero jeje...

Saludos

Y buen rollo

Si tu toma es como la de la foto solo tienes que conectar el coaxial en la derecha y en el otro extemo (tuner) tal y como lo tenías, en 75Ω.






Por cierto, este adaptador se llama balun, hay mucha información en la red


[/quote]

En un equipo "de radio" la antena es lo más importante que hay, sin ella no se recibe nada aunque debajo haya un sinto o un receptor de mil millones de dolares.

Y es lo que menos cuidan, tanto radioaficionados noveles o aficionados a la radio novatos, se gastan el dinero en emisoras y/o receptores y para la antena ..... nada, un trozo de hilo colgando y arreando.

Las señales que llegan a las antenas son muy muy débiles, del orden de microvoltios (millonésimas de voltio), hay que tratar con mimo y cariño la antena y el cable de bajada para que todo vaya bien, para que esa ínfima señal que se tropieza con la antena baje hasta el receptor y no se pierda nada o casi nada por el camino, el cable.
O ponerle un trozo de cable y que salga o suene por donde quiera.

En radio, los cables importan y mucho.

Saludos

Te doy toda la razón

.-

Hola!
Aprovechando que hay gente que sabe en este hilo querría hacer una pregunta, si os parece bien.
Yo con la antena de TV y Radio de mi casa unifamiliar recojo muchas emisoras pero la calidad creo que podría ser mejor. Sería conveniente poner una específica para la FM? He visto la de la marca Magnum Dynalab ST-2, qué os parece? Habría otra opción profesional mejor y económica?
Gracias y disculpas por aprovecharme del hilo pero puede ser que también pueda servirle al compañero Alans.
Saludos

Entre todas las antenas que hay esas con la bobina en la base son las peores.
Con las emisoras de F.M. no es necesario invertir mucho en antenas, llegan donde llegan (unos 50 Km.) y la propagación es visual, si se ven las antenas emisor receptor llegan y si hay obstáculos entre ellas hacen zonas de sombra donde aparecen distorsiones intermodulaciones o simplemente no llegan.

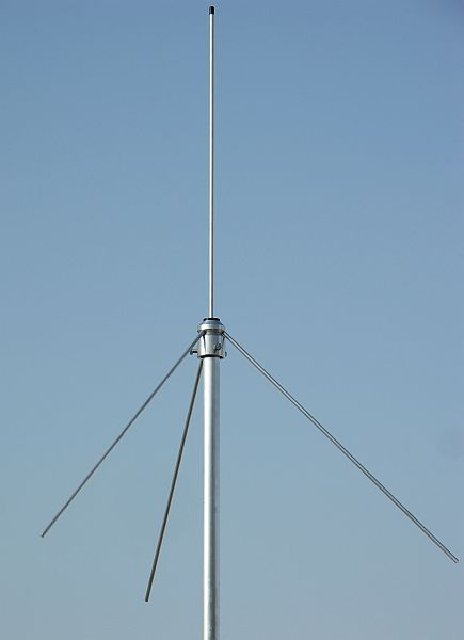

Las mejores, para mí, para recibir esas bandas son las disconos o una sencilla plano de tierra, el típico paraguas,  para vhf


free pic upload no registration


Saludos

Muchas gracias, Galena. Se nota que gustan las radios.
Lo tengo en cuenta.
Tengo un vecino que ha puesto un pedazo de antena que parece para contactar con civilizaciones extraterrestres. Es enorme y se abre y se cierra. Tiene en ella un halcón artificial para que no se posen las aves. Supongo que será radioaficionado....
Saludos

La mía es una única toma para TV y radio.Por eso compré el duplicador para conectar la TV y radio a la misma toma .Como comentaba no noto nada al conectar el cable de la radio.Es posible que la toma R esté bde postín o que el cable de bajada no tenga la impedancia correcta.
Le pregunté a dos vecinos pero no tienen ni idea.
Creo que lo oportuno sería intentar (de alguna manera) localizar a alguien de la comunidad que sepa algo o me ponga en contacto con algún técnico que haya hecho algún trabajo en el edificio.Como vivo de alquiler y la radio es un pasatiempo para mí (sólo pongo radio clásica) no haré ningún desembolso importante.

Sumiko escribió:Hola!
Aprovechando que hay gente que sabe en este hilo querría hacer una pregunta, si os parece bien.
Yo con la antena de TV y Radio de mi casa unifamiliar recojo muchas emisoras pero la calidad creo que podría ser mejor. Sería conveniente poner una específica para la FM? He visto la de la marca Magnum Dynalab ST-2, qué os parece? Habría otra opción profesional mejor y económica?
Gracias y disculpas por aprovecharme del hilo pero puede ser que también pueda servirle al compañero Alans.
Saludos

Yo la tengo, con ella la señal tiene más calidad, radio clásica y radio 3 suenan genial.

Saludos.

alans escribió:
Creo que lo oportuno sería intentar (de alguna manera) localizar a alguien de la comunidad que sepa algo o me ponga en contacto con algún técnico que haya hecho algún trabajo en el edificio.Como vivo de alquiler y la radio es un pasatiempo para mí (sólo pongo radio clásica) no haré ningún desembolso importante.

Si logras ver, aunque sea desde la calle la antena del edificio al menos saldrás de dudas si tiene la antena de FM instalada o no, debería ser algo así:






Lógicamente la antena de FM es la central

Ahora todas las distribuciones de señal de antena están a 75ohmios, pero ya que tu receptor tiene la entrada de 300 (yo los uso en los receptores mas antiguos que solo llevan la entrada de 300),por eso te propuse ese adaptador. El comector f se pone pelando el coaxial y hechando para atrás los pelos de la masa y dejando cable del vivo del propio coaxial que es el que entrara dentro del adaptador, que en la toma ponga tv sat no significa que por dentro sea asi, puede tratarse de la caratula de la serie de enchufes de la casa y no la realidad del elemento interior, pero antes de meterte en mas lio lo primero es saber si hay señal de fm en tu comunidad y para eso además de la antena tiene que estar el modulo amplificador correspondiente. Por experiencia te dire que es muy poco probable que tengas fm yo en 30 años de antenista solo he colocado antenas de fm en las obras nuevas, porque es obligatorio para pasar la inspección de telecomunicaciones y es que es muy poca gente la que conecta los equipos a la antena de la casa.

Yo tengo en mi casa una antena de fm circular que lleva en su interior el correspondiente adaptador de impedancias, en realidad hace décadas que todas las antenas que se fabrican llevan el adaptador o balum o simetrizador que de todas las maneras se le puede llamar y todas están hechas para conectar el cable coaxial de 75 a la salida. En los tiempos del comienzo de las emisiones de fm por mi zona, principios de los 80 yo ya me instale en casa una antena de 5 elementos de FM era de la marca tagra creo recordar y creo que aun la tengo en casa al tratarse de una antena direccional la ganancia era mucho mayor y yo la ponía al repetidor de "La muela" en Zaragoza, pero eso solo vale en realidad para captar las emisiones de las grandes emisoras que son las que emiten desde los repetidores principales, la mayoría de las emisoras locales trasmiten desde los propios estudios en la ciudad y pocas son las que se permiten el lujo de emitir desde un centro emisor de calidad, es por eso que se usan mayormente las antenas circulares que no tienen dirección especifica, pero claro a costa de una ganancia muy baja. En este enlace puedes ver el tipo de antena direccional que yo tenia. Un reflector, dipolo y tres directores.

https://bolt.sat.hu/iskra-fm-50-radio-antenna-65-75-dbi-2930

Como te comente anteriormente sin medir la intensidad de campo es muy difícil de saber si tienes o no presente la señal en tu toma.
Puedes probar con un receptor de radio que tenga medidor de sintonía y sin sacar la antena propia tocar con la punta de la antena en el vivo de las dos salidas de antena de la casa y ver si en alguna de las dos mejora la señal.

audiohummadrid escribió:

Sumiko escribió:Hola!
Aprovechando que hay gente que sabe en este hilo querría hacer una pregunta, si os parece bien.
Yo con la antena de TV y Radio de mi casa unifamiliar recojo muchas emisoras pero la calidad creo que podría ser mejor. Sería conveniente poner una específica para la FM? He visto la de la marca Magnum Dynalab ST-2, qué os parece? Habría otra opción profesional mejor y económica?
Gracias y disculpas por aprovecharme del hilo pero puede ser que también pueda servirle al compañero Alans.
Saludos

Yo la tengo, con ella la señal tiene más calidad, radio clásica y radio 3 suenan genial.

Saludos.

Muchas gracias por la información de primera mano.
Saludos
