Ayuda a los valvuleros Empty Ayuda a los valvuleros

Mensaje  quesvi el Lun 15 Jul 2019 - 0:10

Tengo este amplificador


Ayuda a los valvuleros 20190711

Este se supone que es el esquema


Ayuda a los valvuleros 20190712


En principio venía con otras válvulas pero el chino manda esto.

Las lámparas de tubo originales 6P3P/6N8P/5Z4P se agotaron y no se pudo obtener más en este momento ¡por lo tanto, utilizamos otras lámparas de tubo (dos de 6L6WGB, dos de 6H8C y una de 5U4G) para el reemplazo, pero son más caros y para un mejor sonido


Quiero cambiar las 6L6WGB por las rusas 6P3S-E o 6P3S Que creo son compatibles pero no sé a que tensión trabajan según el esquema que no lo entiendo . A qué tensión trabajan ??. Son compatibles .

Cuáles me recomendáis lo más cálidas posibles


Saludos
quesvi
quesvi

Cantidad de envíos : 1922
Localización : levante
Fecha de inscripción : 21/08/2016

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  galena el Lun 15 Jul 2019 - 7:05

Estoy mirando las hojas de datos de la 6L6WGB (la que tienes puesta) y la 6P3S-E (una de las que quieres poner)
Por el orden de conexionado de las patillas no hay problema, se pueden intercambiar una por otra.
Los voltajes son similares en ambas, filamentos 6,3 voltios, polarización reja -14 voltios, placas 250 voltios .... es que los datos de la 6P3 están en ruso y me cuesta averiguar que es cada cosa en la descripción. Yo diría que si puedes intercambiar una por otra.

Pero lo que yo haría antes de cambiar la lámpara es tratar de ajustarle la realimentación y si se puede se la quitaría directamente. Sólo es una resistencia (en cada canal) que se puede cambiar por un potenciómetro de ajuste a ver como suena el aparato, aunque se la quites completamente para probar no se romperá nada.
La realimentación se utiliza para eliminar distorsiones pero les quita algo de potencia y detalles también se pierden con eso.

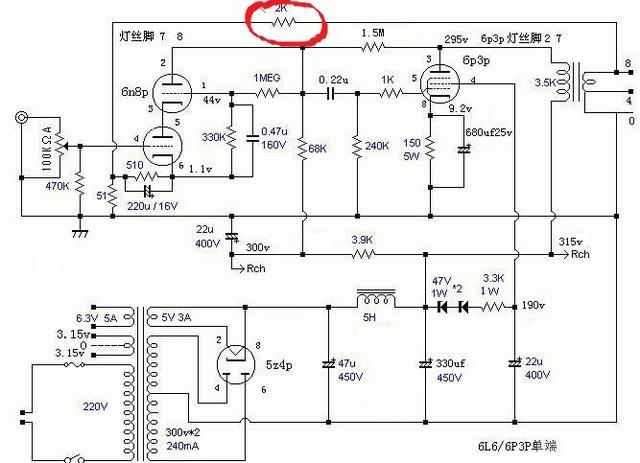

Es la resistencia de 2 K que te he marcado con un circulo rojo

Ayuda a los valvuleros Modif6p3

Un saludo

galena

Cantidad de envíos : 3947
Localización : Valencia
Fecha de inscripción : 06/08/2014

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  quesvi el Lun 15 Jul 2019 - 10:52

Muchas gracias voy a abrirlo a ver cómo está el tema . Realmente la retroalimentación negativa puede endulzar un poco el ampli. Imagino que en las frecuencias altas. Sonar suena muyyy bien pero tengo el sonido del mascota que es más dulce este es como el 34 diría yo. Sé que cada válvula tiene su sonido pero en el mascota de unas fotón a otras se nota mucho .

Saludos
quesvi
quesvi

Cantidad de envíos : 1922
Localización : levante
Fecha de inscripción : 21/08/2016

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  quesvi el Lun 15 Jul 2019 - 12:25

Pepe leyendo por foros ingleses dicen esto

Veo que algunas personas afirman haber obtenido buenos resultados al reducir o eliminar la retroalimentación global: los transformadores de salida no son lo suficientemente buenos como para obtener ancho de banda de alta fidelidad al hacer esto, así que deje la retroalimentación en su lugar. Sin él, obtendrás más ganancia, pero la respuesta de frecuencia caerá en ambos extremos y el sonido dependerá de la carga.


Algunos lo modificaron para el 34 pero yo ni idea .

El tema es que es un poquito duro el sonido no sé si cambiando alguna otra cosa mejoraría.

Saludos
quesvi
quesvi

Cantidad de envíos : 1922
Localización : levante
Fecha de inscripción : 21/08/2016

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  izozaya el Lun 15 Jul 2019 - 12:35

Este amplificador tiene por las limitaciones propias de su circuito (el cual es minimalista a mas no poder para reducir costes) una elevadadistorsion. Ademas, los transformadores de salida seran probablemente de una calidad en linea con esto, lo cual a simple vista ya se intuye por su tamanyo. En los Music Angel pude comprobar c'omo la respuesta de sus transformadores era simplemente horrible, vergonzosa.

En este caso, la retroalimentaci'on es necesaria para reducir la altisima distorsion, la cual segun la hoja de datos es del 11% para dar unos meros 6 watios; vamos, lo que yo no llamar'ia HiFi ni por casualidad. No obstante, la cantidad de realimentacion aplicada me parece ridicula, por lo que adem'as me inclino a pensar que el valor de la resistencia de 51 ohmios en el catodo de la 6H8C es incorrecto; un valor de 510 ser'ia mucho m'as acorde con un disenyo realista.

izozaya

Cantidad de envíos : 383
Localización : Por la parte fría de Europa
Fecha de inscripción : 06/02/2014

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  quesvi el Lun 15 Jul 2019 - 12:40

izozaya escribió:Este amplificador tiene por las limitaciones propias de su circuito (el cual es minimalista a mas no poder para reducir costes) una elevadadistorsion. Ademas, los transformadores de salida seran probablemente de una calidad en linea con esto, lo cual a simple vista ya se intuye por su tamanyo. En los Music Angel pude comprobar c'omo la respuesta de sus transformadores era simplemente horrible, vergonzosa.

En este caso, la retroalimentaci'on es necesaria para reducir la altisima distorsion, la cual segun la hoja de datos es del 11% para dar unos meros 6 watios; vamos, lo que yo no llamar'ia HiFi ni por casualidad.


Eso está claro son 160€ puesto en casa y para trastear vamos un cable de los malos.el tema es si se podía hacer algo para mejorar un poco. Aunque es silencioso 0 ruido y no suena mal .

Saludos
quesvi
quesvi

Cantidad de envíos : 1922
Localización : levante
Fecha de inscripción : 21/08/2016

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  Luiluilui el Lun 15 Jul 2019 - 12:49

quesvi escribió:Pepe leyendo por foros ingleses dicen esto

Veo que algunas personas afirman haber obtenido buenos resultados al reducir o eliminar la retroalimentación global: los transformadores de salida no son lo suficientemente buenos como para obtener ancho de banda de alta fidelidad al hacer esto, así que deje la retroalimentación en su lugar. Sin él, obtendrás más ganancia, pero la respuesta de frecuencia caerá en ambos extremos y el sonido dependerá de la carga.


Algunos lo modificaron para el 34 pero yo ni idea .

El tema es que es un poquito duro el sonido no sé si cambiando alguna otra cosa mejoraría.

Saludos

¿Que quieres decir con duro?. Me imagino que será lo contrario a dulce, en la gama media de frecuencias.
Luiluilui
Luiluilui

Cantidad de envíos : 1123
Localización : Madrid
Fecha de inscripción : 19/02/2018

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  izozaya el Lun 15 Jul 2019 - 12:52

Solo por dejarlo claro: la mayor limitaci'on de este amplificador es su circuito, el cual tiene muchos cuellos de botella, y en segundo plano sus componentes. Personalmente no creo que merezca la pena modificarlo -menos aun andar probando con distintas valvulas- ya que para mejorar habr'ia que sustituir demasiadas cosas.

izozaya

Cantidad de envíos : 383
Localización : Por la parte fría de Europa
Fecha de inscripción : 06/02/2014

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  quesvi el Lun 15 Jul 2019 - 12:55

Luiluilui escribió:
quesvi escribió:Pepe leyendo por foros ingleses dicen esto

Veo que algunas personas afirman haber obtenido buenos resultados al reducir o eliminar la retroalimentación global: los transformadores de salida no son lo suficientemente buenos como para obtener ancho de banda de alta fidelidad al hacer esto, así que deje la retroalimentación en su lugar. Sin él, obtendrás más ganancia, pero la respuesta de frecuencia caerá en ambos extremos y el sonido dependerá de la carga.


Algunos lo modificaron para el 34 pero yo ni idea .

El tema es que es un poquito duro el sonido no sé si cambiando alguna otra cosa mejoraría.

Saludos

¿Que quieres decir con duro?. Me imagino que será lo contrario a dulce, en la gama media de frecuencias.


Si eso es . Aunque de verdad suena estupendo los bajos son muy buenos pero es que soy de meloso el agudo me gustaría un poquito más tranquilo. A mucha gente le encanta este sonido 😀😀
quesvi
quesvi

Cantidad de envíos : 1922
Localización : levante
Fecha de inscripción : 21/08/2016

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  Luiluilui el Lun 15 Jul 2019 - 13:03

Quizás cambiar condensadores pero eso es una lotería y los buenos son caros.
Si tienes posibilidad prueba a ecualizar.
Luiluilui
Luiluilui

Cantidad de envíos : 1123
Localización : Madrid
Fecha de inscripción : 19/02/2018

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  izozaya el Lun 15 Jul 2019 - 13:08

Luiluilui escribió:Quizás cambiar condensadores pero eso es una lotería y los buenos son caros.
Si tienes posibilidad prueba a ecualizar.

La ecualizacion corrige la distorsion lineal, pero el problema de este disenyo es la elevadisima distorsi'on arm'onica (no lineal), especialmente la de 3er orden.
Las mejoras de unos condensadores m'as caros, aunque sean los mejores del mundo, ser'a minima y quedar'a enmascarada por el resto de problemas.

izozaya

Cantidad de envíos : 383
Localización : Por la parte fría de Europa
Fecha de inscripción : 06/02/2014

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  quesvi el Lun 15 Jul 2019 - 14:10

Ayuda a los valvuleros 20190713
quesvi
quesvi

Cantidad de envíos : 1922
Localización : levante
Fecha de inscripción : 21/08/2016

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  galena el Lun 15 Jul 2019 - 14:54

izozaya escribió:Este amplificador tiene por las limitaciones propias de su circuito (el cual es minimalista a mas no poder para reducir costes) una elevadadistorsion. Ademas, los transformadores de salida seran probablemente de una calidad en linea con esto, lo cual a simple vista ya se intuye por su tamanyo. En los Music Angel pude comprobar c'omo la respuesta de sus transformadores era simplemente horrible, vergonzosa.

En este caso, la retroalimentaci'on es necesaria para reducir la altisima distorsion, la cual segun la hoja de datos es del 11% para dar unos meros 6 watios; vamos, lo que yo no llamar'ia HiFi ni por casualidad. No obstante, la cantidad de realimentacion aplicada me parece ridicula, por lo que adem'as me inclino a pensar que el valor de la resistencia de 51 ohmios en el catodo de la 6H8C es incorrecto; un valor de 510 ser'ia mucho m'as acorde con un disenyo realista.

Vuelve a mirarlo otra vez, yo veo 561 ohm en el cátodo, dos resistencias en serie de 510+50 ohm.
Y esos transformadores son buenos, nada que ver con los del Music Angel de hace más años que la picor.
Son tan buenos como mínimo como los que nos hace Ramón, por poner un ejemplo, a un ampli de estos precisamente se los cambió un compañero por otros que le hizo Ramón y comenzó a sonar peor.

Eso de chino = malo ya no es cierto. Eso sí, es un ampli de 160 euros, no se le pueden pedir peras al olmo, sonará como un ampli de 160 euros.

Saludos


Última edición por galena el Lun 15 Jul 2019 - 15:07, editado 1 vez

galena

Cantidad de envíos : 3947
Localización : Valencia
Fecha de inscripción : 06/08/2014

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  izozaya el Lun 15 Jul 2019 - 15:07

Hola, la resistencia de 510 ohmios est'a bypaseada por un electrolitico, est'a cortocircuitada para la senal de realimentacion, dejando solo la de 2K y la de 51 ohmios en el bucle de realimentaci'on.

Una correcci'on sencilla al disenyo que no cuesta nada (en dinero) es ajustar la respuesta en frecuencia del transformador de salida con un pequenyo condensador en paralelo a la resistencia de 2K en le bucle de realimentaci'on. El problema es que necesitar'as un osciloscopio y un generador de senyal para llevar a cabo esta mejora.

izozaya

Cantidad de envíos : 383
Localización : Por la parte fría de Europa
Fecha de inscripción : 06/02/2014

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  quesvi el Lun 15 Jul 2019 - 19:37

Estos son los cambios que alguien le hace a este ampli para pasarlo al 34. Lo que está en verde



Ayuda a los valvuleros 20190714
quesvi
quesvi

Cantidad de envíos : 1922
Localización : levante
Fecha de inscripción : 21/08/2016

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  galena el Lun 15 Jul 2019 - 20:18

En el mio con la 6p3p solo hay que quitar una y poner la otra sin tocarle nada.
Y a todo esto, el esquema que has colgado es con 6n8 y 6p3, igual el chino lo ha modificado para las válvulas que tienes, la 6h8 y la 6l6, habría que mirar el ampli a ver como está montado.

Estos amplis son para escucharlos tal cual sin tocarles nada o para que se diviertan los manitas haciendo todo lo que quieres hacer tu y luego de modificarlo entero posiblemente siga sonando igual, que es lo que le pasó a un compañero de El Válvulas, se lo cambió todo, válvulas, condensadores, le puso un sistema para el ajuste del bias estupendo que colgó el compañero peret por aquí, encargó unos transformadores, lo único que le faltó es pintarlo a cuadros.
Pues sigue sonando igual.
Los del sonido meloso son los Line Magnétic pero esos son más caros.

Saludos


Última edición por galena el Lun 15 Jul 2019 - 20:32, editado 1 vez

galena

Cantidad de envíos : 3947
Localización : Valencia
Fecha de inscripción : 06/08/2014

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  quesvi el Lun 15 Jul 2019 - 20:32

galena escribió:En el mio con la 6p3p solo hay que quitar una y poner la otra sin tocarle nada.


Igual también se puede en este son muy similares ni idea .el sonido es un poco duro y brillante con estas válvulas 6l6wgb chinas . Acabo de pedir unas rusas que cuestan dos duros


A ver si alguien lo confirma.

Saludos
quesvi
quesvi

Cantidad de envíos : 1922
Localización : levante
Fecha de inscripción : 21/08/2016

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  quesvi el Mar 16 Jul 2019 - 0:24

Bueno después de darle vueltas a los foros alguno decía que venían con los bornes s cambiados algunas veces 4/8 y efectivamente estaba trabajando a 4 ohmios . A sido cambiarlos y la luz . Buen sonido . Y ya me animado a poner unos condensadores dentro de la gama que es este ampli unos pios .


Algun alma caritativa me puede decir cuáles tengo que cambiar que afecten al sonido.


Luego de pios veo muchas referencias 40 70 etc cuáles.me aconsejáis.


Mil gracias
quesvi
quesvi

Cantidad de envíos : 1922
Localización : levante
Fecha de inscripción : 21/08/2016

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  quesvi el Mar 16 Jul 2019 - 17:47

Definitivamente creo que este circuito no esta bien diseńado por lo que leo.no siena muy mal pero es duro el sonido .la base para confeccionar otto por lo menos vale .


No sé si haciendo alguna modificación aunque se quede en 3w en modo triodo creo que ganaría . Ahora el tema.es que ni idea de cómo hacerlo.

Hace mucho que estudie la carrera y ya no me acuerdo de nada y de válvulas menos.

Y es una pena porque no hace nada de ruido potenciómetro por pasos etc.

A muy bajo volumen muy bien pero si le das un poco empieza a ponerse duro.

Estoy convencido que a mucha gente le gustaría este sonido


Alguna opción
quesvi
quesvi

Cantidad de envíos : 1922
Localización : levante
Fecha de inscripción : 21/08/2016

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  Luiluilui el Mar 16 Jul 2019 - 18:44

quesvi escribió:Definitivamente creo que este circuito no esta bien diseńado por lo que leo.no siena muy mal pero es duro el sonido .la base para confeccionar otto por lo menos vale .


No sé si haciendo alguna modificación aunque se quede en 3w en modo triodo creo que ganaría . Ahora el tema.es que ni idea de cómo hacerlo.

Hace mucho que estudie la carrera y ya no me acuerdo de nada y de válvulas menos.

Y es una pena porque no hace nada de ruido potenciómetro por pasos etc.

A muy bajo volumen muy bien pero si le das un poco empieza a ponerse duro.

Estoy convencido que a mucha gente le gustaría este sonido


Alguna opción

¿Has probado a añadirle el previo FX?. No sé si eso será una mejora o incluso empeorará
Luiluilui
Luiluilui

Cantidad de envíos : 1123
Localización : Madrid
Fecha de inscripción : 19/02/2018

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  quesvi el Mar 16 Jul 2019 - 18:48

Luiluilui escribió:
quesvi escribió:Definitivamente creo que este circuito no esta bien diseńado por lo que leo.no siena muy mal pero es duro el sonido .la base para confeccionar otto por lo menos vale .


No sé si haciendo alguna modificación aunque se quede en 3w en modo triodo creo que ganaría . Ahora el tema.es que ni idea de cómo hacerlo.

Hace mucho que estudie la carrera y ya no me acuerdo de nada y de válvulas menos.

Y es una pena porque no hace nada de ruido potenciómetro por pasos etc.

A muy bajo volumen muy bien pero si le das un poco empieza a ponerse duro.

Estoy convencido que a mucha gente le gustaría este sonido


Alguna opción

¿Has probado a añadirle el previo FX?. No sé si eso será una mejora o incluso empeorará

Es el único amplificador que lo empeora. Si malo no es yo escuchado chinos económicos que suenan muy bien y este también pero para mí es duro no se si será la retroalimentación negativa . Estoy por hacer lo que dice galena .


A ver si alguien me da luz al tema
quesvi
quesvi

Cantidad de envíos : 1922
Localización : levante
Fecha de inscripción : 21/08/2016

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  galena el Mar 16 Jul 2019 - 20:18

quesvi escribió:Bueno después de darle vueltas a los foros alguno decía que venían con los bornes s cambiados  algunas veces 4/8 y efectivamente estaba trabajando a 4 ohmios . A sido cambiarlos y la luz . Buen sonido . Y ya me animado a poner unos condensadores dentro de la gama que es este ampli unos pios .


Algun alma caritativa me puede decir cuáles tengo que cambiar que afecten al sonido.


Luego de pios veo muchas referencias 40 70 etc cuáles.me aconsejáis.


Mil gracias


MIra el esquema donde he puesto el circulo rojo, justo debajo de el un poquito a la derecha hay un condensador de 0,22 μF, esos son los que suelen cambiarse por otros del mismo valor pero de más calidad.
En el ruso los tienes PIO, el aspecto es como dos pilas plateadas pequeñas.

El mío también lo escuchaba duro pero ahora me gusta.



Este aparato es aún más sencillo que el tuyo, tiene una única lámpara de previo, utiliza las 6n1 y la 6p3p y yo no le he tocado nada, llegar y ponerlo y ahí está.

Saludos


Última edición por galena el Mar 16 Jul 2019 - 20:52, editado 1 vez

galena

Cantidad de envíos : 3947
Localización : Valencia
Fecha de inscripción : 06/08/2014

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  Luiluilui el Mar 16 Jul 2019 - 20:28

¿como de barato es cambiar todas las válvulas chinas por unas rusas compatibles? Mi experiencia en intentar mejorar cosas "malas" (sin ánimo de ofender) no ha sido especialmente buena, pero en mi caso hablo de cajas.
Luiluilui
Luiluilui

Cantidad de envíos : 1123
Localización : Madrid
Fecha de inscripción : 19/02/2018

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  quesvi el Mar 16 Jul 2019 - 20:30

Luiluilui escribió:¿como de barato es cambiar todas las válvulas chinas por unas rusas compatibles? Mi experiencia en intentar mejorar cosas "malas" (sin ánimo de ofender) no ha sido especialmente buena, pero en mi caso hablo de cajas.
Lleva todas rusas menos las 6v6wgb que están pedidas pero lo que tú dice


Gracias galena voy a buscarlos
quesvi
quesvi

Cantidad de envíos : 1922
Localización : levante
Fecha de inscripción : 21/08/2016

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  Celsius el Mar 16 Jul 2019 - 21:09

quesvi escribió:
Este se supone que es el esquema


Ayuda a los valvuleros 20190712

Adaptación a EL34  en modo triodo con 3w de baja distorsión clase A1 y 7w antes de cliping

Resistencia del cátodo 150 5w( pin 8 ) cambiar  a 275R 10w  ( 260R a 280R)

Pin n.4  rejilla, esa linea cortar y anular.

La parte de previo es una aberración pero es lo que hay la dejas tal cual.

El condensador de 0,22 lo cambias al menos por este  BBB  K40  400v minimo.

https://www.ebay.com/itm/USSR-PIO-Capacitor-K40Y-9-0-22uF-220nF-630V-10-Orange-paint-1pc-or-more/222891356425?hash=item33e55c3109:g:pBsAAOSwGz9asPyz

desde 0,1uf a 0,22uf  voltaje > 400v  a tu gusto, no están mal los Mundorf EVO oil, pero los rusos PIO son muy agradables,

El resto sin cambios.
Celsius
Celsius

Cantidad de envíos : 2050
Localización : Madrid
Fecha de inscripción : 30/07/2010

Volver arriba Ir abajo

Ayuda a los valvuleros Empty Re: Ayuda a los valvuleros

Mensaje  Contenido patrocinado


Contenido patrocinado


Volver arriba Ir abajo

Página 1 de 4. 1, 2, 3, 4  Siguiente

Volver arriba



Permisos de este foro:
No puedes responder a temas en este foro.
