GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Marantz era otra de las superpotencias aunque con la aclaración de que durante un tiempo formó parte de las brigadas internacionales ya que su corazón es design USA y durante un tiempo tuvo como padre adoptivo al gigante holandés Philips
Lo que sacó al mercado no fueron armas en toda regla como otros grandes aunque si que tuvo proyectos, buf y que proyectos, pero algún directivo de la marca se asustó al ver el posible precio y no salió al mercado. Este plato está diseñado y construido por Micro Seiki
Esto es una primicia en Audioplanet (eso creo) ya que no es habitual ver este monstruo.


MARANTZ ESOTEC JT-1800

Actualmente en todo internet solo hay un par de fotos, esto demuestra la poca información que hay sobre este plato creado por Micro-Seiki para Marantz











Ahora seguimos con cosas que si salieron al mercado.


MARANTZ TT-1000 (direct drive PLL quartz crystal DC servo) 1979 precio. 3280$



Como se puede ver y comparar el TT-1000 son los restos del ESOTEC JT-1800, una pena aunque sigue siendo un magnifico plato y buque insignia.











De diseñado en USA nada de nada, diseñado y fabricado por Micro-Seiki










Hay que reconocer que el plato tiene una estetica adelantada a su tiempo o simplemente copiada para esta época.
Como se puede observar en la foto su estructura es tipo sandwich intercalando aluminio y vidrio para aislarlo de vibraciones y oscilaciones.
Admite un maximo de dos brazos.
El Tt 1000 se construyó sobre la base mecánica del Micro Seiki DQX-1000, mismo motor, mismas partes. La diferencia evidentemente está en el diseño aunque el matt de cristal está considerado como un error (no me extraña) y lo mejor es quitarlo y poner según aconsejan el matt ceramico Audio Technica AT600 que es este.








MARANTZ 6370Q (direct drive DC servo) 1978


El brazo Sumiko ahora Jelco es de origen. Viene con el plato de fabrica
















INTERIOR.

Una preciosidad los Marantz.

Gracias por las fotos/vídeos

pcmaillo,eres tu el que vende el plato Seiki Micro?

Si a CEC la conocemos mucho mas por sus magnificos reproductores de CD pero también tuvo sus giradiscos y alguno bastante interesante.

CEC FR-XL-1 (belt drive) 1994 40th Anniversary Edition

Este giradiscos no entró en la guerra y fué una verdadera pena ya que podia ser una buena arma.
Fué lanzado conmemorando el 40 aniversario de la marca (1954-1994).
Suspensión: 3DD suspensión mediante resorte y amortiguación de goma. Se parece mucho a diseños anteriores de Micro-Seiki como el DQX-1000.
La unidad de control es externa y tiene regulación de velocidad. Se puede montar un segundo brazo.
El platter y el chasis utilizan material ceramico, parece ser que este material suprime las vibraciones conjuntamente con el sistema de suspensión y su diseño en Y.












Suspensión-amortiguación en las patitas como se puede ver en la foto.






http://kogerer.ru/cec2.html

CEC ST 930 (belt drive) 1988-2001

No hay demasiada información sobre este giradiscos, sorprendente ya que se mantuvo durante mucho tiempo a la venta unos doce años mas o menos.
Aquí en España prácticamente es inexistente, sin embargo como siempre el mercado alemán si que tuvo bastantes unidades.
Como curiosidad es posible que se vendiera mas como FISHER (MT-Z1)que como CEC siendo este último el verdadero creador de la criatura. Unidad de control y fuente de alimentación externa, chasis amortiguado y en origen brazo Jelco.




























Aquí como FISHER.

JVC (japan victor company)

Esta es otra de las superpotencias japonesas.

JVC TT-101  (direct drive Quartz Lock) 1974
Que no os engañen. Los direct drive son unas maquinas increibles. El problema es que son los japoneses y no europeos o americanos los que trajeron a este mundo estas electronicas. Un ejemplo es Goldmund que utilizó precisamente motores direct drive de JVC.
Este giradiscos pensado para el mundo profesional y después adoptado al mundo domestico es uno de los mejores jamás construidos. Es curioso pero en Europa se vendió prácticamente solo en Alemania muy poco en el resto de Europa o Estados Unidos y eso que era una maquina increíble
Esta es la máquina.

















Observar la complejidad de su electrónica en el año 1977.








Si a este giradiscos le ponemos una base plinto (Victor wood veneered plinth) y el magnifico brazo UA-7045 pasa a llamarse:

JVC QL-10  (direct drive Quartz Lock) 1978



















JVC TT-801 (direct drive Quartz-Locked) 1981 precio. 130000 yenes. Con la bomba de aspiración TS1, el plinto CL-P10 y brazo sube hasta los 300.000 yenes.

Este modelo va equipado con la bomba de aspiración llamado Turbo Disc Stabilizer System TS-1

















Aquí equipado con un brazo SAEC WE-407







El sistema de aspiración TS-1














-Torque : 400kg/cm2
-System : Direct-Drive DC coreless
-dual-FG servo-loop
-Wow & flutter : 0,01% (WRMS)
-S/N ratio : 80dB (DIN-B)
-Full-speed ahead : 0,5s (33 1/3rpm)
-Pitch control : ± 9,9%
-PC : 29W (50Hz)
-37W (60Hz)
-TT-801 : 8,5kg (TT-801)
-TS-1 : 10,5kg (TS-1) Pesa mas la bomba de aspiración que el plato.



JVC QL-Y7  (direct drive Double Quartz servo) 1980 precio. 96000 yenes














A partir de este plato JVC al igual que otras marcas rebajan considerablemente sus inversiones en investigación con los platos y empiezan una pequeña batalla para finiquitar la guerra centrada en los brazos. Los dos maximos competidores en este apartado fueron precisamente JVC y Sony.
Brazos totalmente automáticos donde no hay rodamientos clasicos ya que los movimientos están motorizados eliminando vibraciones y buscando eliminar lo más posible las resonancias del brazo de lectura.












-Motor : coreless DC servo
-Drive system : direct-drive
-Speeds : 33 1/3 & 45rpm
-Speed detection : integrated FG
-Servo system : Double Quartz servo
-Startup time : < 1,2s (=80°)
-Quick-stop time : < 1s
-Wow & flutter : < 0,01% (WRMS)
-S/N ratio : > 78dB (DIN-B)
-Startup torque : >1,2kg/cm
-Overshoot : < 2%
-Platter : 31,6cm / 2kg
diecast aluminium
-Dimensions : 48 x 17,7 x 43,6cm
-Weight : 12,5kg.

SANSUI

Aunque superpotencia con otras armas no lo fué tanto con los giradiscos. Aún así siempre hay algo de calidad en estas marcas durante esa época y estos son los argumentos de Sansui. Y fijaros en que decada!!!.

Sansui SR-929 (direct drive quartz control) 1976


























Wow & flutter : < 0,028% (WRMS)
S/N ratio : > 66dB (IEC-B)
Rumble : > 74dB (DIN-B)
Full-speed ahead : 1,2s (120°)
Speed deviation : < 0,002% (Quartz Servo ON)
Temperature stability : < 0,00003% /°C (Quartz Servo ON)
Load characteristics : 0% (up to 10g tracking force, Quartz Servo ON)
0,1% (up to 10g tracking force, Quartz Servo OFF)
Speeds : 33 1/3 rpm & 45rpm
Pitch control : ± 3,5%




Sansui SR-838 (direct drive quartz-servo) 1978







Sansui XR-Q7 (direct drive quartz servo) 1983























Sansui FR-4060 (belt drive) 1973 precio 488$

Un giradiscos con mando a distancia en el año 1973, por cable pero un mando a distancia al fin y al cabo aunque opcional.

AIWA

Esta fué una marca de armamento ligero en general salvo en algunas cosas que veremos mas adelante pero como esta guerra duró bastante hubo tiempo para fabricar cosas como estas.
Ojo es un plato superlativo que no os engañe la plasticidad del mismo. Es un giradiscos 5 estrellas.
Tecnología de 1979!!

Aiwa LP-3000 (direct drive quartz PLL) 1979  linear trace programmable turntable



-Drive motor: quartz PLL servo direct drive
-Speeds: 33 and 45rpm
-Fine speed control: +-6%
-Braking mechanism: all electronic
-Platter: 310mm, 3.2kg zinc diecast
-Wow and flutter: 0.025% wrms
-Signal to noise ratio: 73dB
-Tonearm: linear tracking static balanced tonearm
-Effective length: 182mm
-Cartridge weight range: 4 to 29g (with accessory headshell, other headshell and sub weight)
-Dimensions: 480 x 150 x 439mm
-Weight: 15.2kg














AIWA D-80

AKAI

A esta marca se le puede aplicar el mismo cuento que a Aiwa. No tuvieron un grandisimo armamento en giradiscos aunque si en otras cosas pero como siempre hay que plantar algo de cara y fabricó cosas como esta.

Akai AP-L95 (direct drive quartz lock ) 1981

Random program search system. Al igual que el Aiwa LP-3000 es un plato programable. Puedes programar los temas que quieras escuchar.
Es muy curiosa la posición del brazo tangencial.
Las especificaciones no son tan alta gama para 1982 , pero sin embargo tiene un muy respetable 0,04 % wow y flutter y relación señal / ruido de 75 dB s. No está tan mal para un arma ligera.

















Akai AP-Q80 (quartz synthesiser direct drive) 1982

TOSHIBA-AUREX

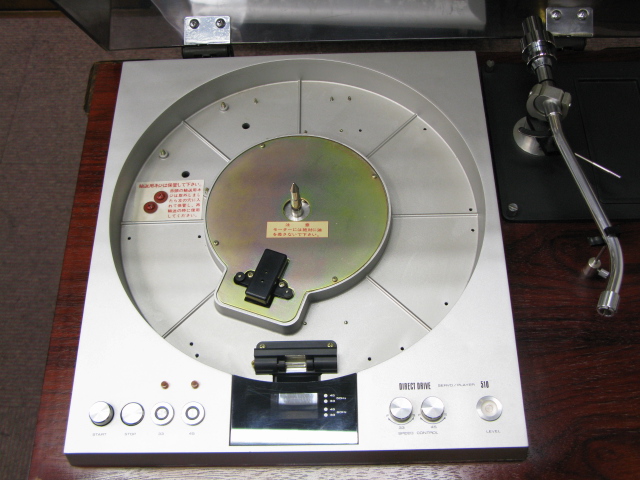

Toshiba SR-510  (AC servo motor Direct-drive) 1975  89.000Y


Este es un plato precioso (para mi gusto) con una tecnología fuera de parametros para la época.
El control de velocidad está supervisado por una célula CdS que impulsa los cambios de voltaje para corregir la velocidad si fuera necesario.
Tenía la opción de un prephono ecualizador toshiba sz 200.
Un verdadero alarde de lo que podian hacer cuando les diera la gana incluso hoy en dia.


Type : AC servo motor
System : Direct-drive
Speeds : 33 1/3rpm
45rpm
Wow & flutter : 0,03% (WRMS)
Pitch control : ± ??%
S/N ratio : 60dB
Platter : 30cm / 1,2kg
Inertial mass : 170kg /cm2

Impresionantes los diseños de JVC , Sansui y Toshiba.
Lo que también le da un toque de exclusividad (aparte de el diseño ,tecnología, etc) es que me imagino que algunos de estos bichos serán bastante difíciles de conseguir, ya que:
- varios de ellos se harían sólo para el mercado japonés.
-Algunos eran series limitadas
-Tienen más de 30 años
-Los que estén en buenas condiciones valdrán una pasta....

Saludos

LUXMAN + TURNTABLES-GIRADISCOS


Luxman PD-121 Direct Drive



















Luxman PD-375 1983. bomba aspiración. Vacuum Disc Stabilizer

Estupendo.

Será interesante conocer los precios.

Sobre el poder conseguir un gama alta a un precio más barato que un actual, seguro que sería posible. Y es posible también que incluso pagando una reparación para dejarlo en buenas condiciones saldríamos ganando en relación calidad-precio respecto al actual.

Saludos

trocri escribió:

jplh escribió:Impresionantes los diseños de JVC , Sansui y Toshiba.
Lo que también le da un toque de exclusividad (aparte de el diseño ,tecnología, etc) es que me imagino que algunos de estos bichos serán bastante difíciles de conseguir, ya que:
- varios de ellos se harían sólo para el mercado japonés.
-Algunos eran series limitadas
-Tienen más de 30 años
-Los que estén en buenas condiciones valdrán una pasta....

Saludos

Tienes razón. Los que salen de momento en este hilo en la mayoria de los casos son tope de gama aunque mas adelante es mi intención ordenar mejor el hilo y poner gamas medias de las grandes marcas.
Es complicado conseguirlos en perfecto estado pero un gama alta casi nuevo es mas barato que uno actual y posiblemente sea bastante mejor.
También voy a intentar poner los precios de aquella época que seguro eran prohibitivos para los mortales comunes como yo por ejemplo.
Un saludo

Aunque sean tope de gama merece la pena, son tanques, y a los precios que se manejan ahora, es un valor seguro, Trocri, unos aparatos de muchisima calidad, el JVC lo he podido ver funcionando y es una pasada, el QL10 un saludo

Luxman PD-264
























Luxman PX-101  1982

Si Trocri, la verdad es que lo he podido ver varias veces, su dueño lo trajo de Alemania, y es una pasada, de aparato, impresiona mas visto al natural que en las fotografias. En Alemania he podido ver durante estos años, varias unidades en venta, del JVC y alguno de los platos que has enseñado antes. Un saludo.

masmadera escribió:Si Trocri, la verdad es que lo he podido ver varias veces, su dueño lo trajo de Alemania, y es una pasada, de aparato, impresiona mas visto al natural que en las fotografias. En Alemania he podido ver durante estos años, varias unidades en venta, del JVC y alguno de los platos que has enseñado antes. Un saludo.

En Europa Alemania es el que tiene mas equipos de audio japoneses sobre todo de esta época, aunque ojo con los rusos que se están hinchando a comprar mucho vintage de alta gama.
Ahora atentos que estoy empezando a introducir precios y a ordenar un poco mas los datos en general.
También es mi intención poner gamas medio-altas y absolutamente de todo no solo platos.
Un saludo

Perfecto Trocri, un gran hilo el que estas proponiendo, a seguir enseñando estas maravillas.

masmadera escribió:Perfecto Trocri, un gran hilo el que estas proponiendo, a seguir enseñando estas maravillas.

+ 1 extraordinario aporte compañero ,da gusto verlos

HITACHI Lo-D

Hitachi HT-840 (direct drive quartz)
Lo-D TU-800

-Platter: 306mm aluminium alloy
-Speeds: 33 and 45rpm
-Signal to noise ratio: 77dB
-Wow and flutter: 0.02% wrms
-Dimensions: 490 x 180 x 413mm
-Weight: 15.0kg












HITACHI HT-860 (direct drive Quartz synthesizer) 1979 precio 129.000 yenes


-Motor : Brushless, slotless, coreless
-DC Servo "Unitorque"
-Speeds : 33 1/3 and 45rpm
-Speed change : electronic
-Speed adjustment : ±9,9% in 0,1% steps
-Speed drift : 0,003%
-Full speed ahead : 1/3 of a rotation at 33 1/3 rpm
-S/N ratio : 78dB (DIN-B)
-Wow & flutter : 0,025% RMS
-Dimensions : 48,4 x 15,1 x 41,2cm
-Weight : 13,5kg.

Este es un plato muy interesante sobre todo por su ingenioso motor uni-torque diseñado exclusivamente por Hitachi de estructura simple sin nucleo ni escobillas con un magnifico ajuste automatico de la velocidad.
Este plato combina una fuente luminica mas un sensor de fotoelectrones detectando automaticamente el tamaño del disco.
En aquella época era habitual el uso de singles.

Esta Sansui SR 929 fue fabricada por MicroSeiki.

Me la encontre en Mexico con vendedor de un ampli Sansui au999

[quote="trocri"]SANSUI

Aunque superpotencia con otras armas no lo fué tanto con los giradiscos. Aún así siempre hay algo de calidad en estas marcas durante esa época y estos son los argumentos de Sansui. Y fijaros en que decada!!!.

Sansui SR-929 (direct drive quartz control) 1976

Wow & flutter : < 0,028% (WRMS)
S/N ratio : > 66dB (IEC-B)
Rumble : > 74dB (DIN-B)
Full-speed ahead : 1,2s (120°)
Speed deviation : < 0,002% (Quartz Servo ON)
Temperature stability : < 0,00003% /°C (Quartz Servo ON)
Load characteristics : 0% (up to 10g tracking force, Quartz Servo ON)
0,1% (up to 10g tracking force, Quartz Servo OFF)
Speeds : 33 1/3 rpm & 45rpm
Pitch control : ± 3,5%

en esta web hay alguno interesante para comprar

http://www.springair.de/turntables-x/turntables?p=1&n=24

salu2

Monstruo japonés de la electrónica pero en giradiscos nada de grandes metas, eso si, unos cuantos modelos bastante aceptables.

Sharp Optonica RP-7100H (direct drive quartz-locked) 1983











Curioso sistema de programación (APLD) para localizar los cortes de las pistas de los vinilos utilizando un segundo brazo.




Specifications

-Type: full auto integrated turntable
-Drive system: Quartz locked direct drive
-Platter: 1.4kg
-Speeds: 33.33 and 45rpm
-Wow and flutter: 0.06%
-Rumble: 68dB
-Tonearm effective mass: 16g

Optonica RP-3500 granite Direct Drive 1975




















Optonica RP-2000  1975
