GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  trocri el Dom 8 Feb 2015 - 0:52

Una gran guerra civil entre las grandes marcas japonesas que nos dejaron maquinas para la historia.


CASSETTE DECK




NAKAMICHI


Por lógica empiezo por la gran potencia en el diseño y fabricación de estas magnificas fuentes analógicas. Aunque muchos se le acercaron nunca consiguieron igualar estas maravillas.
Podría poner un montón de decks Nakamichi, pero voy a reseñar las mas importantes.

Nakamichi 1000 ZXL limited (belt drive capstan) 1981 precio 6000$

La primera Naka de la serie 1000 salió al mercado en 1973 sorprendiendo al mundo ya que fué pionera en muchas cosas pero la mas importante fué que llegó a alcanzar una respuesta de 20 Khz...increible!!!
Pero la que viene ahora es su gran obra, el deck de los deck con una tecnología insuperable y a un precio inalcanzable para los mortales comunes 6000 dolares de aquel maravilloso momento.

Datos técnicos:

-Doble capstan
-Idler drive (reel)
-Belt drive (azimuth adjustment)
-3 head
-4 track 2 channel
-auto azimuth calibration
-auto bias calibration
-auto level calibration
-auto equalizer calibration
-Normal, ferro-cromo, cromo, metal capability
-Pitch control

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Nakamichi+1000ZXL+Limited+Cassette+Recorder+2

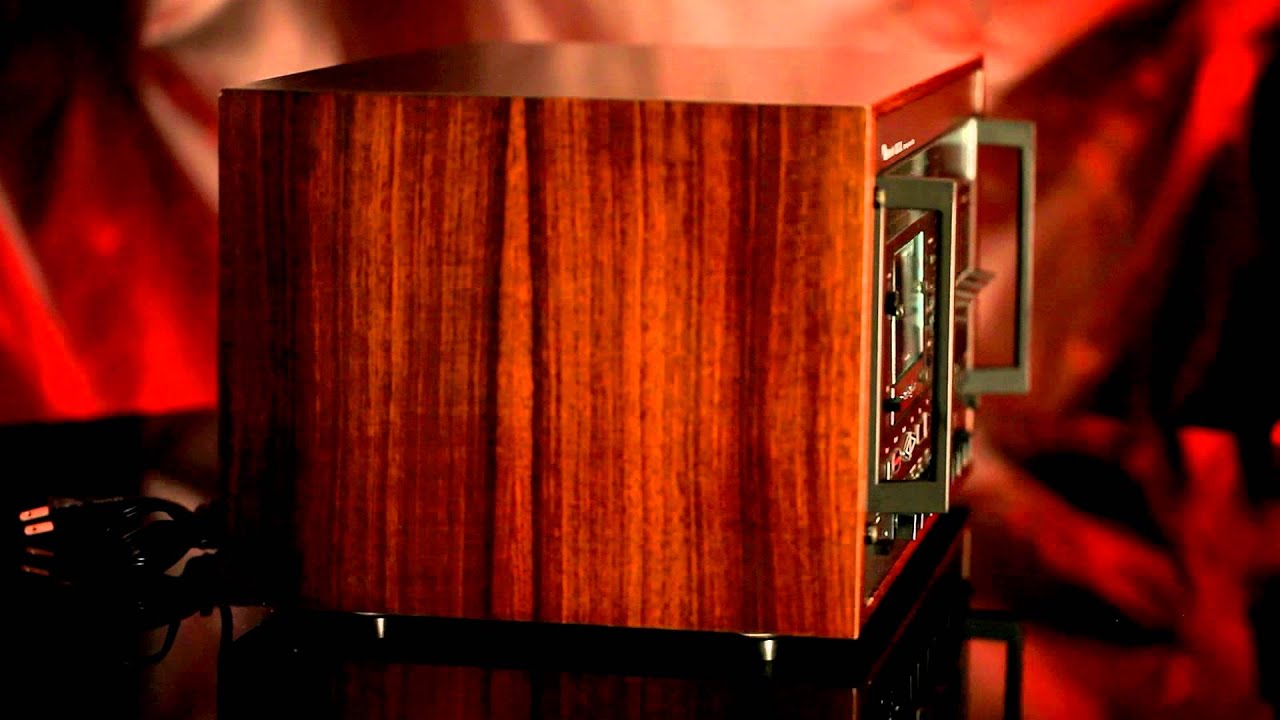

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Maxresdefault
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Post-10314-0-80702300-1295745120

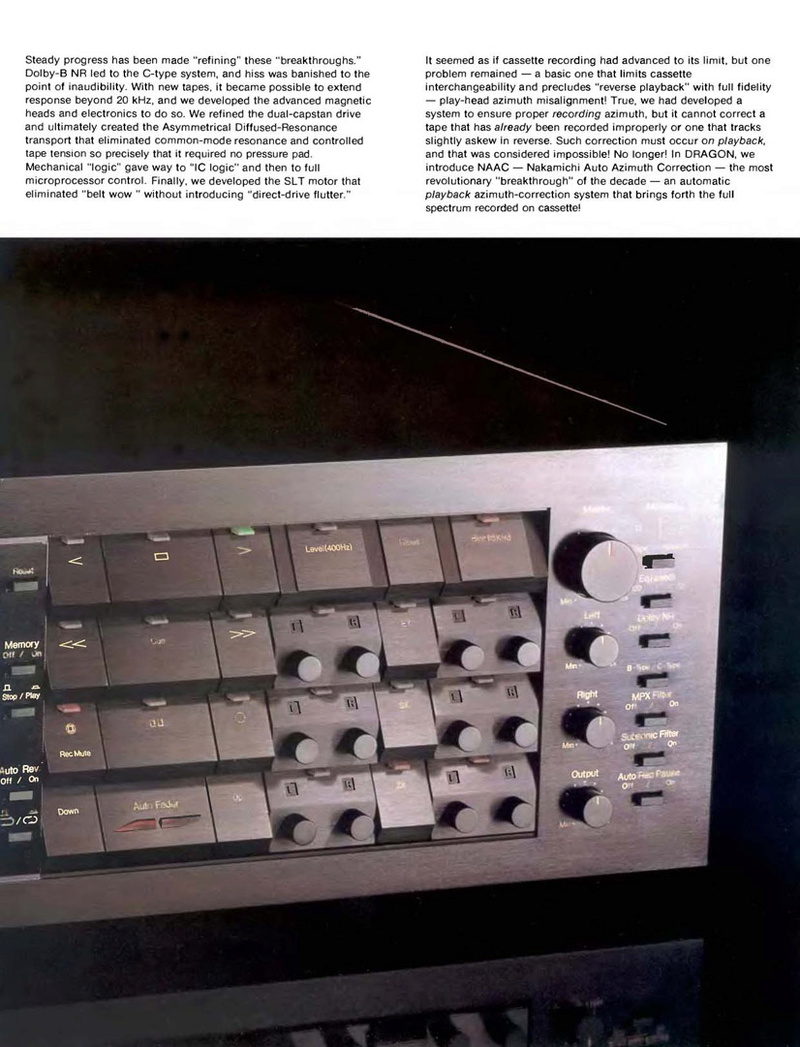

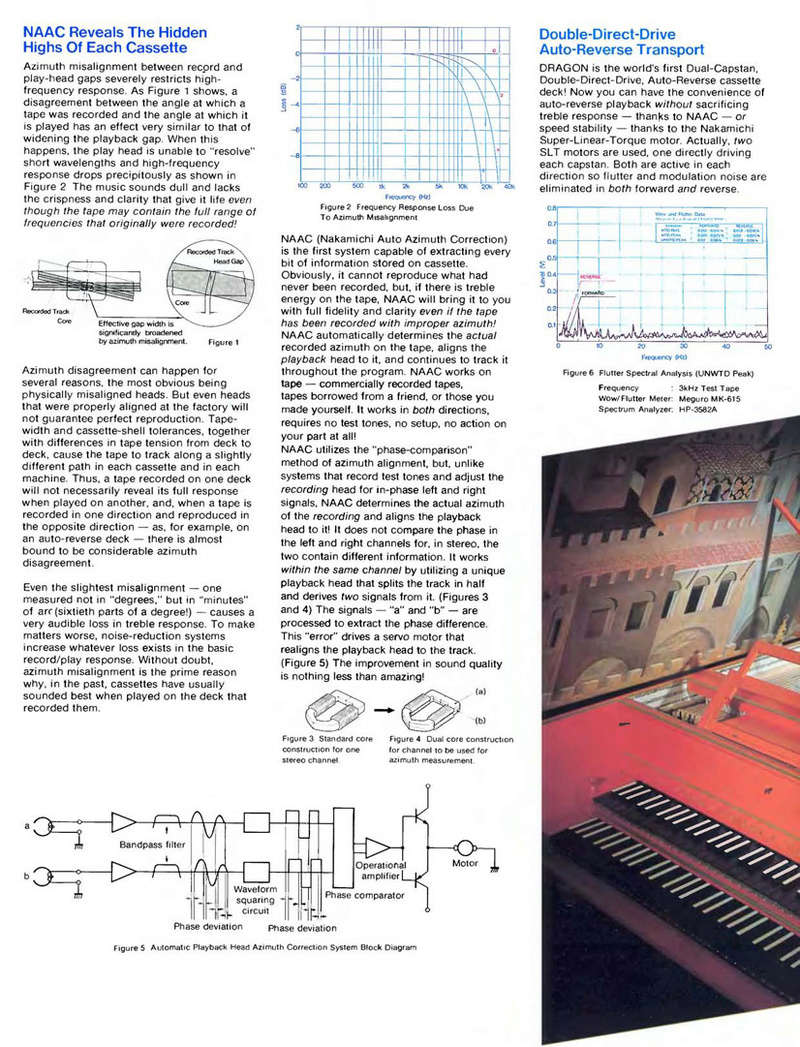

Nakamichi Dragon (direct drive 2x Quartz PLL DC BSL Hall motors for reels) 1982. precio 2500$

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 13537910

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dragon10

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dragon11

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dragon12

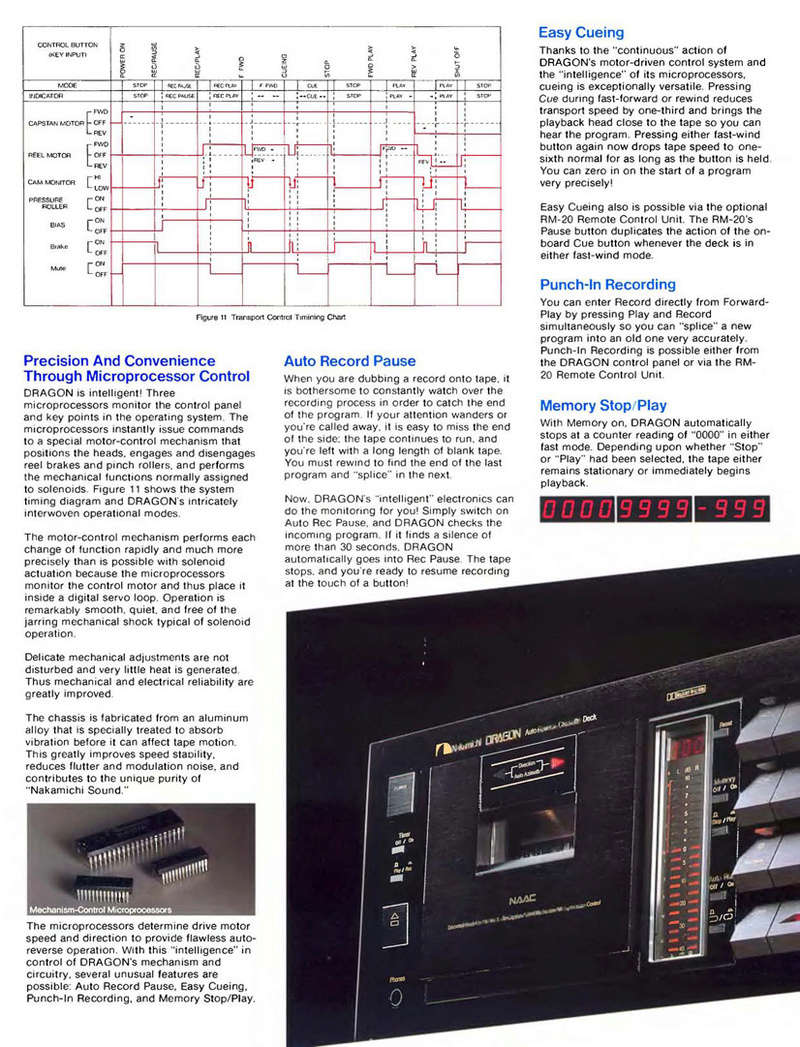

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dragon13

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dragon14


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dragon15




Posiblemente la mas conocida junto a la RX-505.
Este deck no es un monstruo, es lo siguiente. La gran obra de Nakamichi junto a la 1000. Su sistema de auto azimuth es totalmente espectacular.
Aún con un valor de mas de 2000$ del año 1982 se vendieron muchos Dragon hasta 1989 y en Japón exclusivamente hasta 1994.
Es la obra maestra de los hermanos Etsuro.
Las especificaciones técnicas son de infarto.

-Heads : .1x dual-gap Ferrite/Sendust erase
               .1x 2t/2ch Crystalloy record
               .1x 4t/2ch Crystalloy play
-Motors : .2x Quartz PLL DC BSL Hall motors for reels
               .1x DC for capstan
               .1x DC for NAAC correction
               .1x DC for transport functions
-Tape speed : .4,8cm/s
-Wow & flutter : .< 0,019% (weighted)
                       .< 0,04% (max., weighted)
-Frequency response : .20Hz...22Khz (±3dB, -20dB input, ZX tape)
                               .20Hz...21Khz (±3dB, -20dB input, SX or EX-II tape)
-S/N ratio :        .> 74dB (Dolby C, ZX tape, 400Hz, 3% THD, IHF-A weighted)
                               .> 66dB (Dolby B, ZX tape, 400Hz, 3% THD, IHF-A weighted)
-THD :                .< 0,8% (400Hz, 0dB, ZX tape
                               .< 1% (400Hz, 0dB, SX or EX-II tape)
-Dimensions :        .45 x 13,5 x 30cm
-Weight :                .9,5kg.


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 1353798697_442c31
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 122696985.2HeCQxrB
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Nakamichi%20heads%20and%20pinch%20rollers%20and%20auto%20azimuth%20.preview
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) DragonBroch5w
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) DragonBroch7w




Nakamichi RX-505 (belt drive dual capstan) 1984. precio 1500$

Este deck se hizo famoso por su sistema autoreverse unidireccional.
Primer deck del mundo con los tres cabezales discretos y con un sistema increible autoreverse que no precisa de corrección de azimuth gracias a su sistema unidireccional.

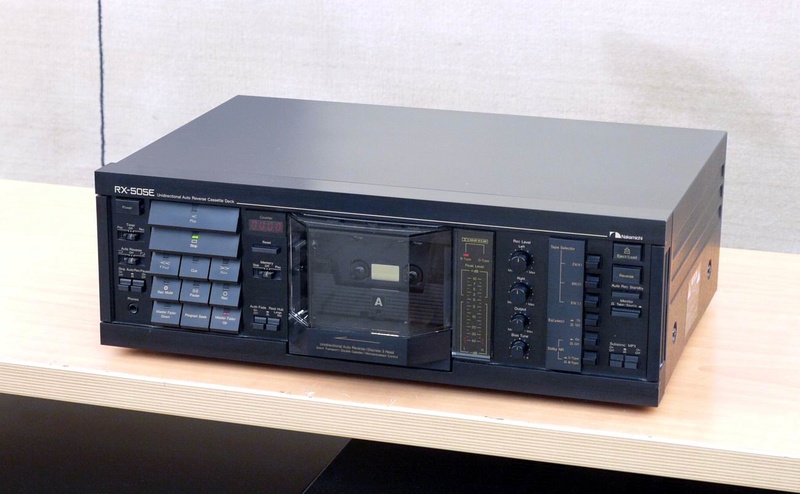

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Rx205010


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Nakrx510


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Nakrx511


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Nakrx512


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Nakrx513


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Nakrx514

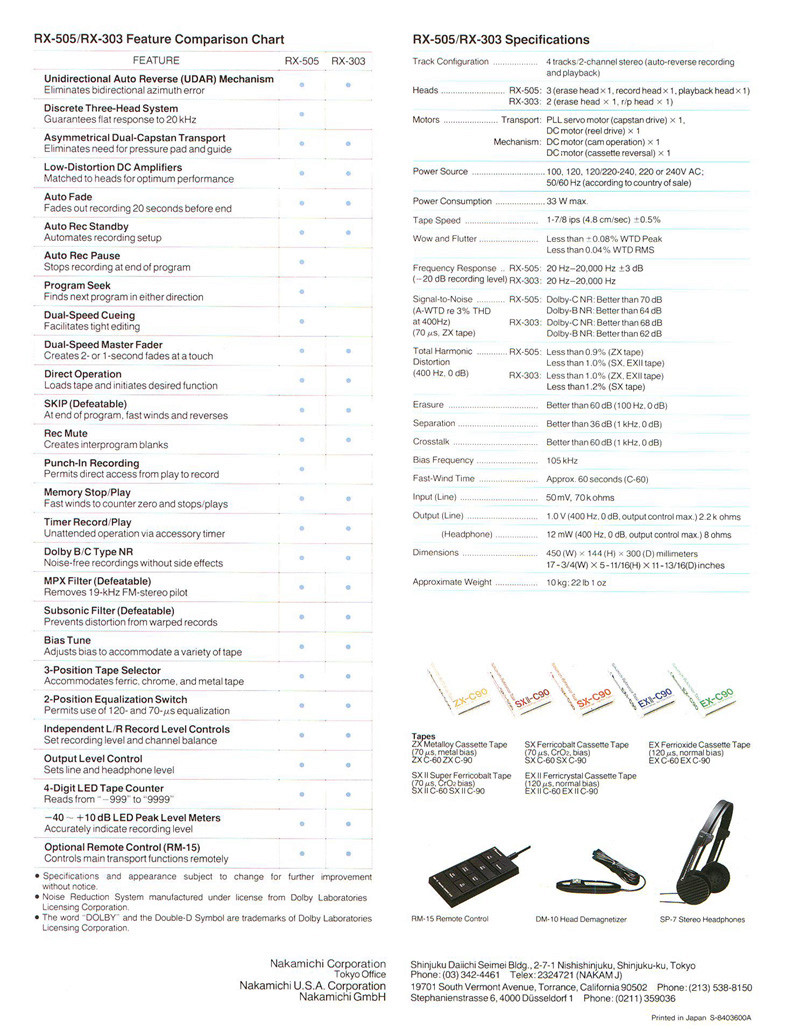

Specifications

-Type: auto reverse, 3-head, single compact cassette deck
-Track System: 4-track, 2-channel stereo
-Tape Speed: 4.8 cm/s
-Heads: 1 x record, 1 x playback, 1 x erase
-Motor: 1 x reel, 1 x capstan, 2 x mechanism
-Tape Type: type I, Cr02, Metal
-Noise Reduction: B, C
-Frequency Response: 20Hz to 20kHz  (Metal tape)
-Signal to Noise Ratio: 70dB  (dolby C)
-Wow and Flutter: 0.04%
-Total Harmonic Distortion: 0.9%
-Input: 50mV (line)
-Output: 1V (line)
-Dimensions: 450 x 144 x 300mm
-Weight: 10kg

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Nakamichi%20RX%20505%20E%20Tape%20Deck%202c

Aquí un muchacho dando una clase teorica-practica del funcionamiento del deck.




TECHNICS

Technics-Panasonic es una de las superpotencias entre las empresas japonesas, si sumamos a esta con Sony, Yamaha y Pioneer nos sale un poker de ases.
Aunque el emperador de los decks es Nakamichi otras grandes empresas no se quedaron tan atrás, Technics es una de ellas con su arma mas increible.

Technics RS-M95 (Quartz-locked Direct-Drive) 1979.Precio 240000 yenes

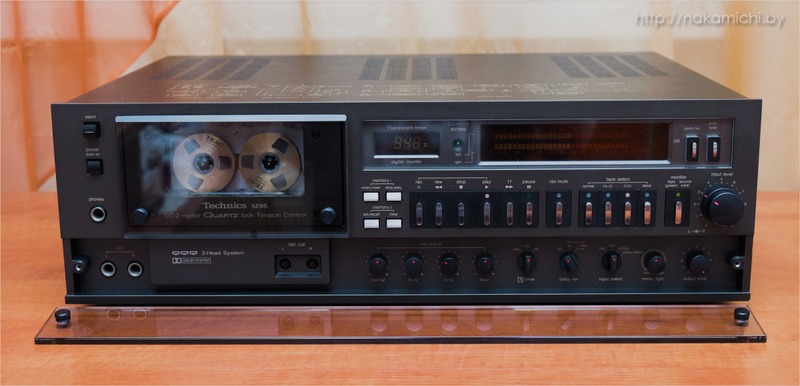

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dscf3910


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dscf3911


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dscf3912


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dscf3913

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dscf3914


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dscf3915


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dscf3916


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dscf3917


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dscf3918


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dscf3919


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dscf3920


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Wow26f10


Uno de los mejores decks de la historia sin ninguna duda, pertenece a la increible serie 10000 de Technics donde todo es superlativo.
Motor de tracción directa con bloqueo de cuarzo, tres cabezas, unidad de control remoto inalámbrico opcional ( RP-070). Una novedad impresionante para recordemos 1979.
Un fuera de serie en todas sus lineas.


-3 Head Design
-4 Track / 2 Channel
-Sìngle Capsŧan Transport
-Direct Drive (Capsŧan)
-Mechanical Tape Loading
-Auto Shutoff
-2x Motor Mechanism
-Quartz Controlled Transport
-Tape Tension Control
-Speed 1⅞ ips - 4.76 cm/s
-Relación SN 58dB
-Fluctuación y trémolo 0,03 %



Este es el control remoto RP-070. 30000 yenes de 1979


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Techni10





SONY

Sony TC-K777. Año 1980

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) P018i1

Este Deck según revistas especializadas de la época está por encima de tres monstruos como los Naks Dragon, ZX-9 y 1000 ZXL. Esto deja muy a las claras que cuando digo que Sony se pone las pilas no hay quien le tosa.
Construido en aluminio y acero garantiza una durabilidad externa a prueba de bombas, no hay plasticos que con el tiempo se desgasten.
En cuanto a su tecnología no deja dudas. Tracción con bloqueo de cuarzo, doble cabestrante, tres cabezales dos de ellos discretos, tres mandos de calibración, transformador externo, diseño anti resonante, estructura dual mono. Todo es superlativo salvo la ausencia de Dolby C que si lo tiene su actualización el TC-K777ES.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 458443-sony_tck777i_topoftheline_vintage_cassette_deck_in_superb_museum_condition
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 458438-sony_tck777i_topoftheline_vintage_cassette_deck_in_superb_museum_condition
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 458437-sony_tck777i_topoftheline_vintage_cassette_deck_in_superb_museum_condition
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 458441-sony_tck777i_topoftheline_vintage_cassette_deck_in_superb_museum_condition
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 458442-sony_tck777i_topoftheline_vintage_cassette_deck_in_superb_museum_condition

-Cabezales.......2x S&F
....................1x Ferrite
-Motores......1x BSL for capstan
.................1x High Torque for spooling
-NR system..Dolby B
-Wow & flutter.....± 0,12% (DIN 45507)
.........................0,04% (WRMS)
-Consumo............41W
-Peso.................9,5 kilos
-Medidas.............43 x 10,5 x 39cm

PIONEER

Pioneer CT-A9 y A9X Año 1983. Precio 145000 yenes

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 9a1e8462f41ee3bd94ca9be782701583

Estamos ante otro de los grandes. Si una marca japo alumbra un deck superlativo al poco tiempo recibe respuesta de otra de las grandes marcas. Esta competitividad por lógica era muy deseada por todos los aficionados.
Tracción regulada por cuarzo, tres cabezales laser-amorfos, puerta motorizada (una novedad), motor sin escobillas, sistema BLE propio de pioneer que analiza y ajusta automaticamente el nivel de Bias y EQ, pantalla para la visualización de los vumeters de un tamaño enorme y un largo etc que hacen de este deck una obra maestra

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pioneer_ct-a9_stereo_cassette_deck
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pioneer-CT-A9-Service-Manual-2
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pioneer36
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Geraffel-009_32761


LUXMAN

LUXMAN K-05. Año 1983

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Luxmank051
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 04926e8c8c306cc3efc6da15ef5ee684
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) LUXMAN


Casi la obra cumbre de Luxman en Decks y después aclaro el motivo de ese casi.
Con un aspecto impresionamente robusto sin quitar el calificativo de precioso Luxman crea su best seller. Este deck tiene automatizado el sistema de calibración al que denomina CTS. Comparte practicamente casi todo con su hermano gemelo Alpine AL-90 aunque el diseño y construcción pertenecen a Luxman.
Tres cabezales y tres motores nos dejan claro la calidad de reproducción de este aparato aunque siendo muy alta no llega a la altura del Sony por ejemplo.

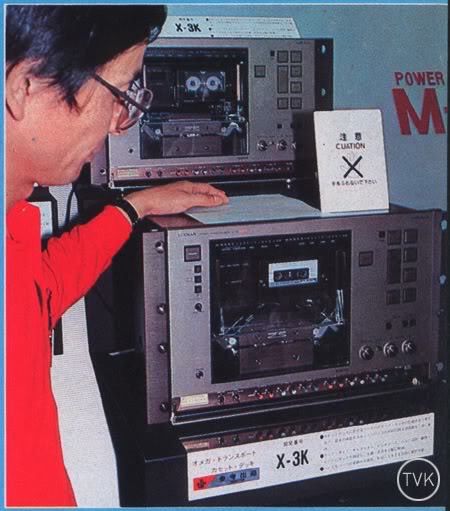

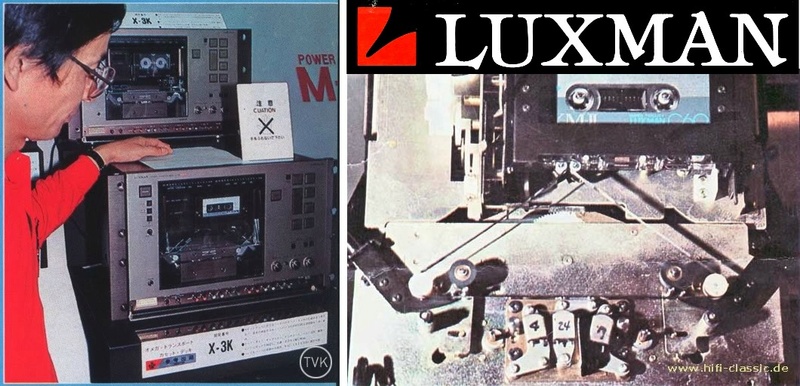

Otra cosa si hubiera llegado a la producción "la bestia" denominada X-3K un prototipo del que por desgracia hay muy poca literatura y pocas fotos.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 15dkk810

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 8b1e8610

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Luxman14


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 102bx-10


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pbucket

AKAI

AKAI GX-F95-BL

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Akai_gx-f95_front_panel
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Post-28427-0-50413000-1355226439



Última edición por trocri el Lun 13 Nov 2017 - 16:14, editado 12 veces
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  MONOLITO el Dom 8 Feb 2015 - 11:20

La Nakamichi RX-505E la tiene un amiguete, es una vacilada de aparato y además suena muy bien.
MONOLITO
MONOLITO

Cantidad de envíos : 2218
Edad : 60
Localización : Madrid
Fecha de inscripción : 11/09/2013

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  casito el Dom 8 Feb 2015 - 14:51

Hola, esta fue mía, pero la vendí a un compañero por 300€, solo la tenía cogiendo polvo, uso, sobre 100 cintas exagerando, así que como es muy buen amiguete le hice precio de amiguete
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 2ab54cde1549f834ae558c90dfb8f66co
casito
casito

Cantidad de envíos : 1108
Localización : Vitoria
Fecha de inscripción : 14/02/2010

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  wilsoniano el Dom 8 Feb 2015 - 20:23

Qué máquinas tan maravillosas. Yo tuve una Sony, pero de gama media-baja y muy lejos de estas preciosidades. Lástima que este formato se haya quedado obsoleto, como los MD, etc.,
pero así y todo vale la pena, disponiendo de sitio, de tener una.
Yo he recuperado dos magnetofones de principios de lo setenta y suenan muy bien, más allá de que las cintas son frágiles, poco cómodo, pero realmente espectacular a la vista, cuándo giran las bobinas y se iluminan los Vmts.

AKAI 1721 L. Rescatado de un mercadillo y en pleno proceso de restauración estética.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 2cgd3j5
wilsoniano
wilsoniano

Cantidad de envíos : 2593
Localización : mallorca
Fecha de inscripción : 21/01/2011

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  trocri el Lun 9 Feb 2015 - 1:23

GIRADISCOS-TOCADISCOS

MICRO SEIKI

Esta es la gran marca.
En menos de 10 años los avances de esta enorme empresa de audio fueron increibles, unicos. Imposible que hoy en dia ocurra algo igual salvo intentar copiar lo que por aquel entonces eran verdaderas obras maestras. Tal era su capacidad de innovación que otras grandes marcas acudieron a Micro para que les realizara sus obras cumbre.
Mas adelante hay ejemplos de ello como Luxman, Marantz, Nakamichi o Sansui.

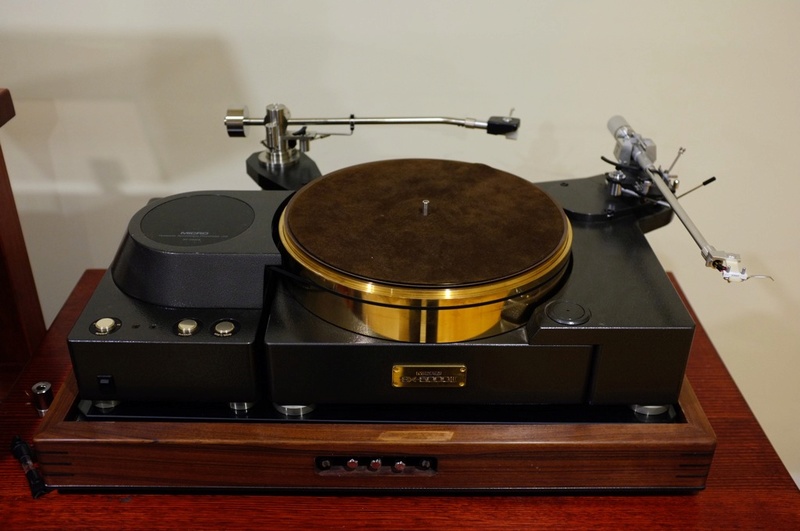

MICRO SEIKI 8000II (Belt drive) 1984 precio: Hay que sumar distintos componentes como sistemas de aspiración, motor, base etc.
El total es la espeluznante cifra de: 1.570.000 yenes de 1984.
Aunque lo pongo de primero realmente es el último. Micro no hizo mas modelos, el culpable fue el compact disc y que las grandes marcas empezaron a no invertir tanto en los reproductores de vinilo. Se socializó el audio con la llegada de los walkman, minicadenas etc y la comodidad ganó la batalla a la calidad y las grandes compañias del disco se frotaron las manos.

Este monstruo de 134,5kg se hace principalmente actualizando el SX -8000 y su motor RY -5500. La base opcional pero recomendado BA-600 que en la foto se ve con su marco de madera se equilibraba con una bomba de aire como después veremos, un cojín de aire perfectamente ajustado.
El diseño para la circulación de aire es impresionante sobre todo en la zona del eje consiguiendo llevar al límite la ausencia de rozamiento.




GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx-8000-h

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Micro-10

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Fe6b8a10



Como se ve en la foto el platter esta casi cerrado en su interior para aguantar la masa de aire necesaria y así crear una especie de colchón de aire que soportará su peso de 28 kilos.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Img_4210

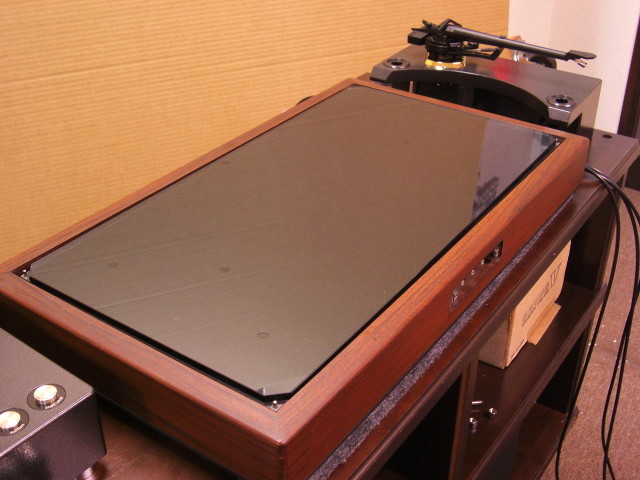

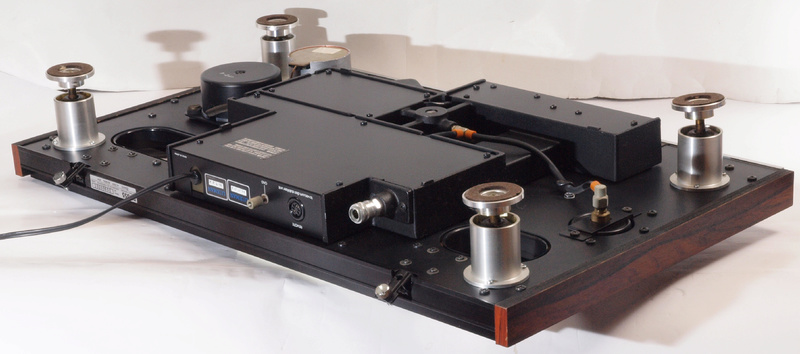

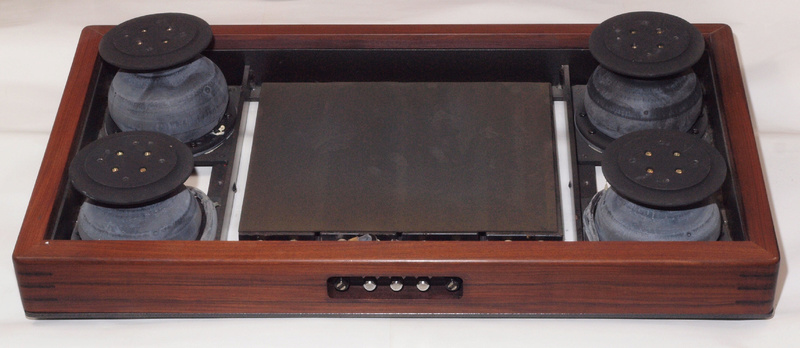

Esta es la increible base BA-600

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx800010

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx800011

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) C15

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) B15

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) J13

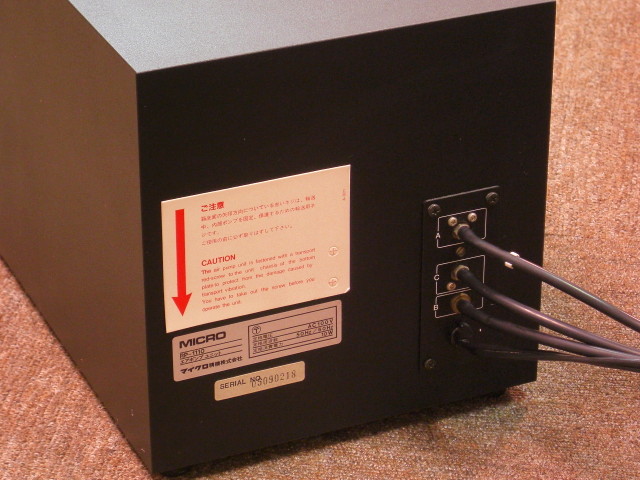

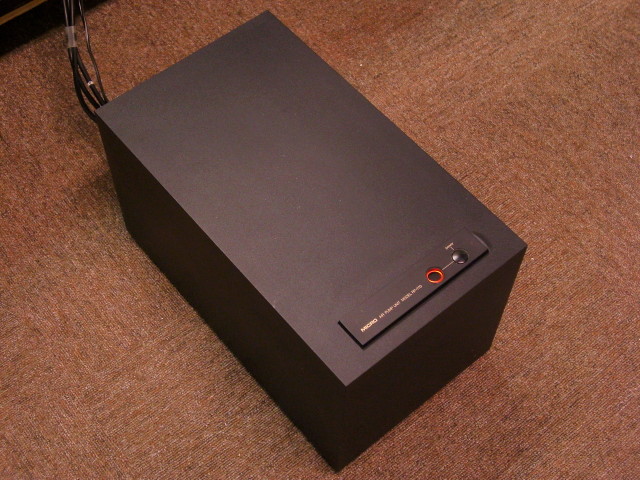

La bomba de aire RP-1110

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) H13

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) I14


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx8000-22
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx8000-23
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx8000-28
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx8000-29

El plato. Observar las tomas de aire.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx8000-22l
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx8000-22m
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx8000-21t
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx8000-22o
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx8000-21u

Despiece de los soportes para los brazos.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx8000-236
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx8000-237
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx8000-238
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx8000-239


Caracteristica técnicas:

-Motor, sincrono de 8 polos, tracción por correa.
-Masa inercial, 3500 kilos cm2
-Peso Platter 28 kilos
-Peso base plinth, 35 kilos
-Velocidades, 33 1/3, 45, 78
-Peso motor, 14 kilos (RY-5500II)
-Peso del brazo de montaje, 5kilos (AX-10G)
-Peso de la base, 50 kilos (BA-600)

Desgraciadamente no encuentro videos.



Micro Seiki SZ1 (belt drive) 1983 precio 2.800.000 yenes!!!!!!!!!

Este plato es lo mas de lo mas y de lo mas y solo se fabricó durante un año.
Este bicharraco tiene una masa inercial de 26t / cm2... 26 toneladas!!! el aire que recorre su platter de 28 kilos de peso lo levanta cual pluma y su motor una bestia de 20 kilos que no necesita de empujoncitos para moverlo y llegar a la velocidad correcta en un suspiro.
Señores hablamos de un plato superlativo con una construcción soberbia.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sz1-2-12

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sz1-3-10

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sz1-4-10

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Image

El motor lleva un volante de inercia, energía cinética pura y dura reduciendo las fluctuaciones de velocidad. El motor también tiene el eje de aire al igual que el platter
Este plato no es un monstruo, es "el monstruo".

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Microseikisz1c
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Microseikisz1e

Observar las anotaciones a la derecha de la foto donde se ve el tremendo motor, pulley con el volante de inercia.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sz1m
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Attachment
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Attachment
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Attachment
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Attachment

La bomba de aire RP-999

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sz-1-010


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Attachment
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Attachment




Mas fotos.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Microseiki_2
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) SZ-1(12)
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Microseikisz1a
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) SZ-1(01)
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Gi.mpl?u=6245&f=DSCN0705


Me hice fan de esta marca hace muchos años viendo un catalogo de la marca allá por 1982 lo recuerdo por el triste mundial de España. Curiosamente se anunciaban Luxman y Micro Seiki juntos y por aquel entonces pensaba que eran la misma empresa, por desgracia no fué así.

Especificaciones técnicas:



-Motor :                8-pole hysteresis synchronous
-Pulley :                33 1/3 and 45rpm for 31cm platter diameter
-PC :                15W
-Dimensions :        18 x 31,2 x 13,5cm
-Weight :                20kg
-Included :                RP-999 air pump
-Optional :          RP-1110 air pump
-Turntable diameter : 31cm
-Turntable weight : 28kg (VS & S)
                               22kg (VG & G)
-Inertia moment : 3,5t/cm2 (VS & S)
                               3,1t/cm2 (VG & G)

-Dimensions :       49,8 x 44,5 x 19,6cm
                              49,8 x 44,5 x 50cm (dustcover open)
-Weight :               60kg (frame + feet + dustcover)
-Total weight :       88kg (VS & S)
-Total weight :       82kg (VG & G)


No hay videos.


Última edición por trocri el Lun 13 Nov 2017 - 22:46, editado 7 veces (Razón : ordenar hilo)
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  trocri el Mar 10 Feb 2015 - 0:32

LUXMAN



Luxman PD-555
(belt drive DC servo) 1980 450.000 yenes

(el precio es sin brazos y podia subir mucho mas al tener multiples opciones)

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd555-10

Diseñado y construido por Micro -Seiki para Luxman. También como otros Micro lleva una bomba de succión para el vinilo. En esta foto se observa la toma de conexión entre la bomba y el plato.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd555-11

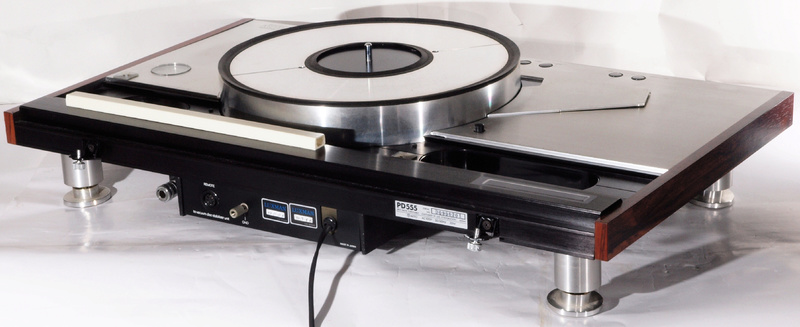

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd555-12



Observar el manómetro de presión del aire a la derecha.


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd555-13


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd555-14



Esa tubería de goma conectada al centro del plato es el conducto del aire, en esta caso aspiración para absorber el vinilo contra el platter.


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd555-15

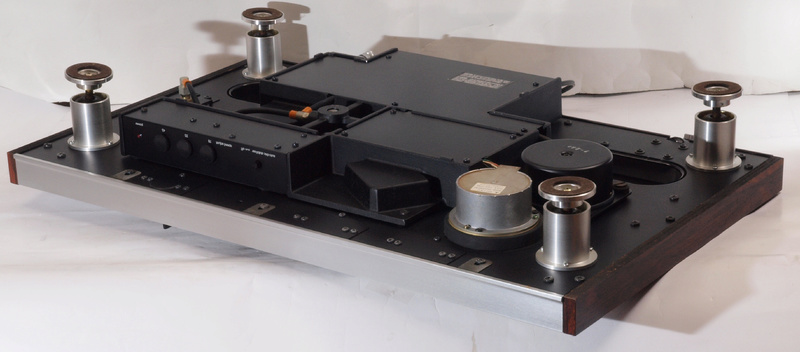

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd555-16



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd555-17

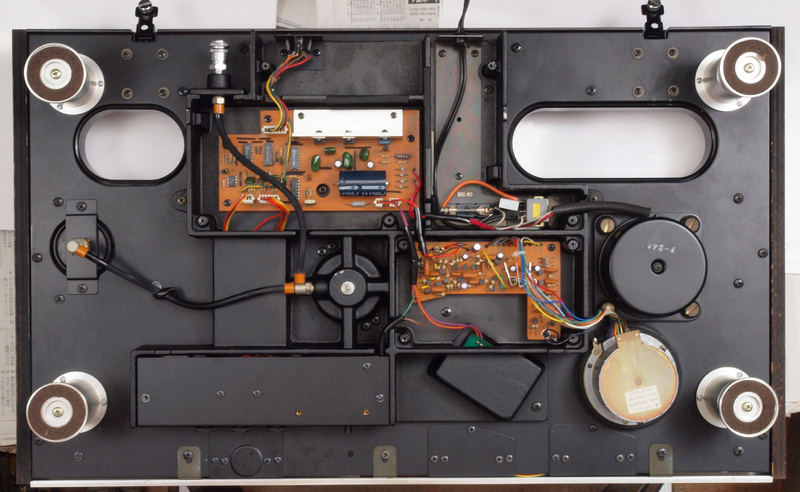

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd555-18



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd555-19



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd555-20




Esta es la bomba VS 555



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd555-21




GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd555-22




GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd555-23



Un plato simple y llanamente impresionante.

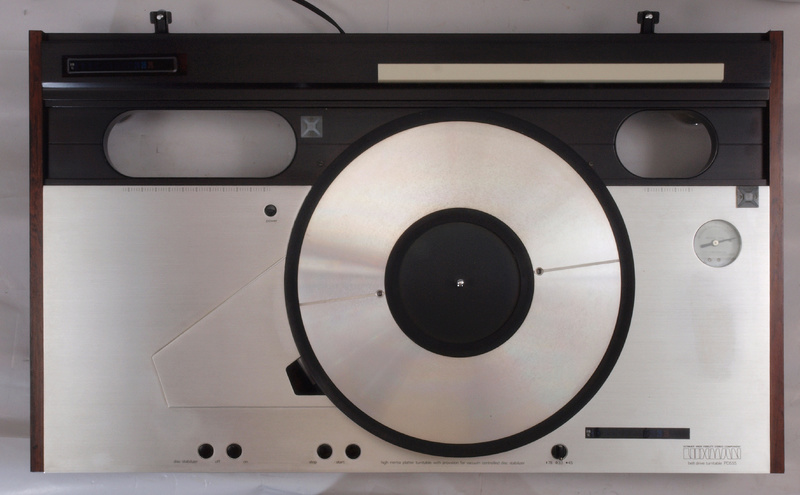

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd555-24






-S/N ratio :       > 82dB
(Thorens Messkopler)
-Wow & flutter :       < 0,03%
-Inertia moment :  1,2t / cm2
-Pitch control :       ± 2,5% (each speed separately)
-Full speed ahead : < 4 seconds (33 1/3rpm)
-Full stop :           < 18 seconds (33 1/3 rm)
-Dimensions :           66,4 x 39,2 x 17,5cm (PD555)
                                  10,2 x 51,2 x 15,4cm (VS555) Bomba aire
-Weight :                   26,5kg (PD555)
                                   7,0kg  (VS555) bomba aire





Luxman PD-444 1980

Casi identico a su hermano mayor en el aspecto, pero mecanicamente absolutamente nada que ver. El 444 es tracción directa y el 555 por correa. El 555 equipa aspiración para chupar el vinilo contra el platter.


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Luxman15

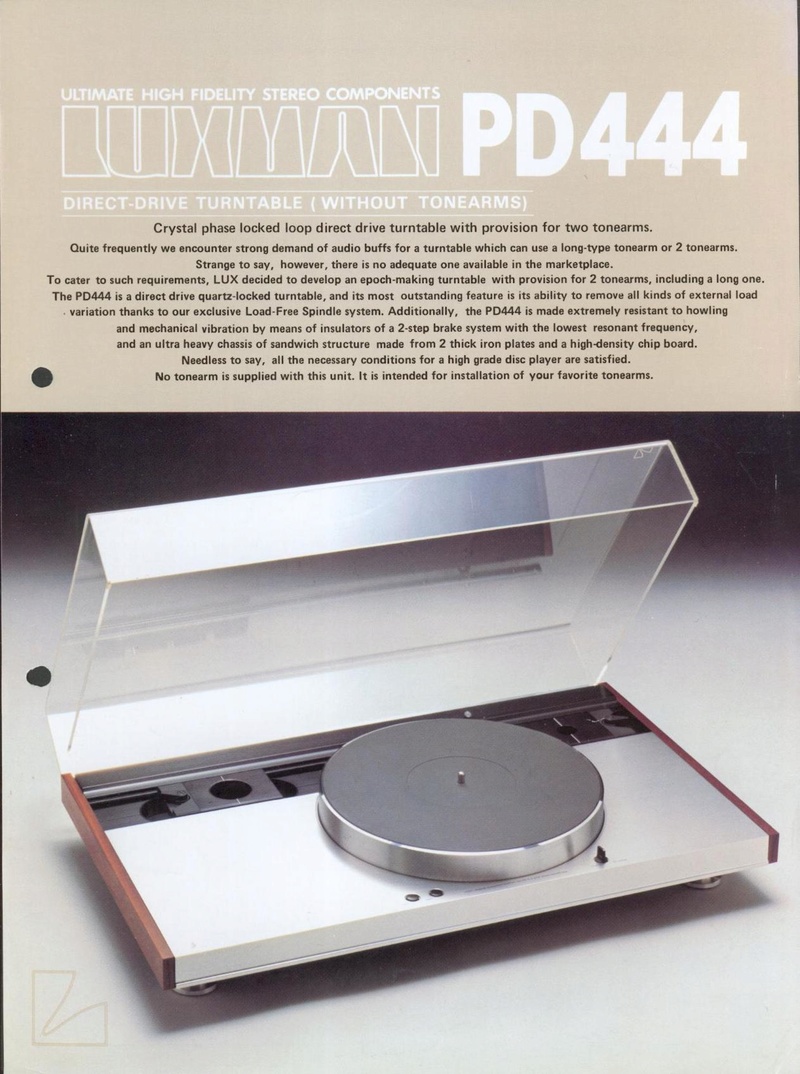

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd444-10





Del 444 si que hay video.

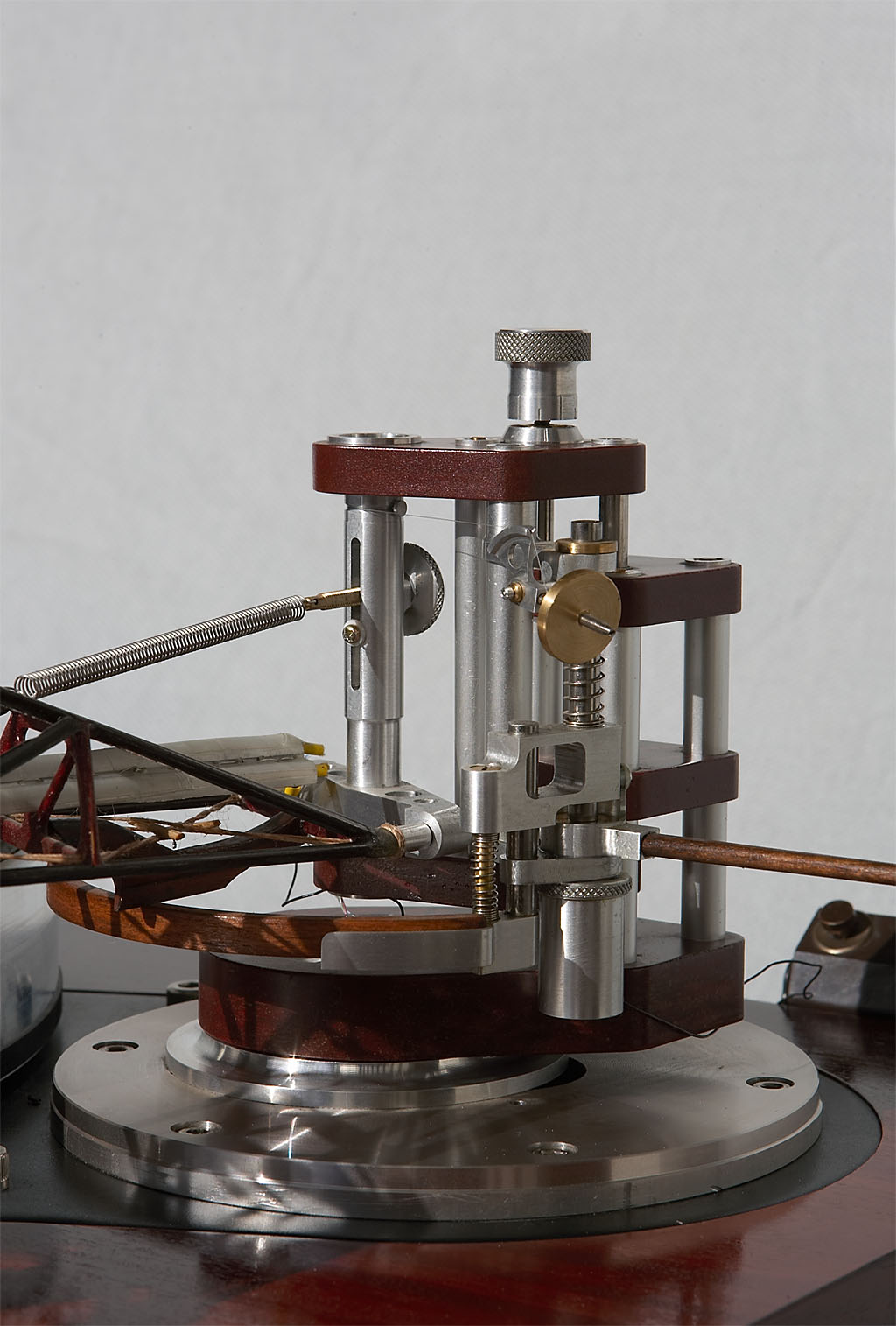

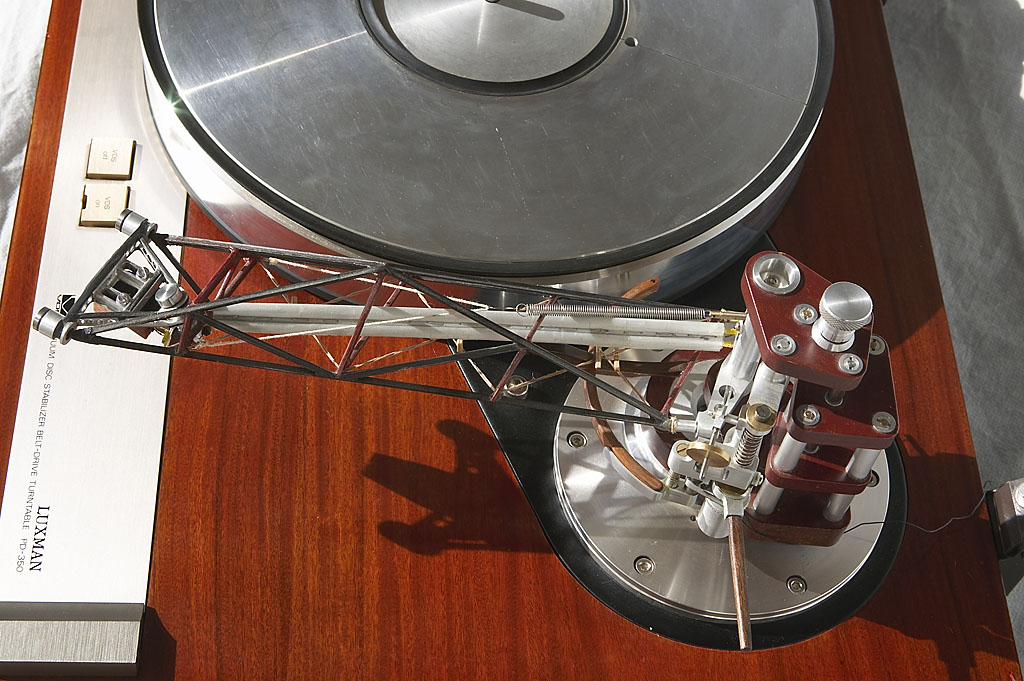

Luxman  PD-350 (belt drive FG Servo controlled) 1983 precio 240.000 yenes.
Con la bomba aire VS-300 30.000 yenes mas.



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) A19

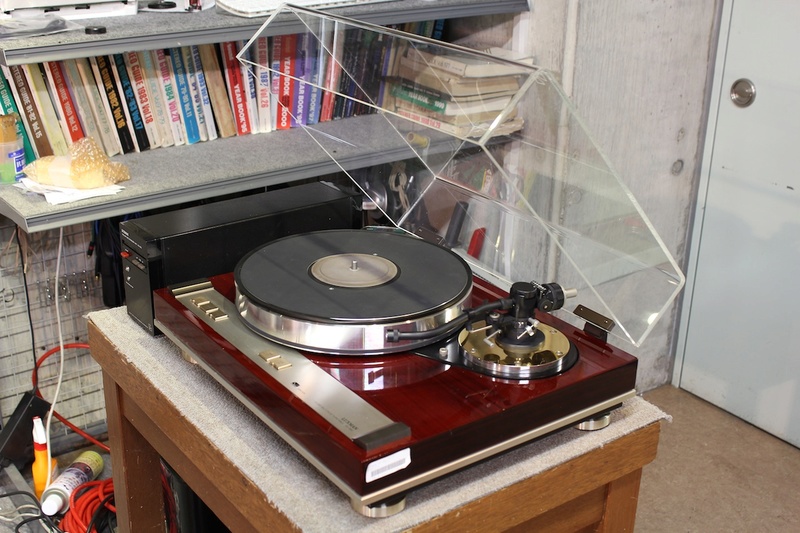

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) E16


Al igual que el PD 555 También viene equipado con una bomba de aire de succión.



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) G13



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) H16

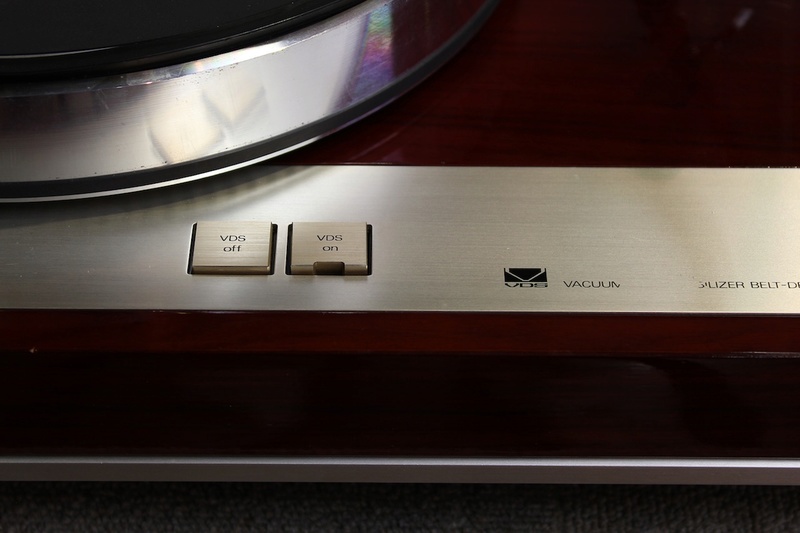

Estos son los pulsadores para el funcionamiento de la "aspiradora"


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) I16




-Platter : aluminium + brass Ø 30cm / 9,5kg
-Inertia moment : 1,2t /cm2
-Speeds :                33 1/3rpm 45rpm
-Pitch control :        ± 3% (independently for each speed)
-Wow & flutter :     < 0,025% (WRMS)
-Full-speed ahead :   6 seconds
-S/N ratio :           60dB (JIS)
-Dimensions :           49 x 17,5 x 39cm
-Weight :                   29kg.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pbucket




LUXMAN PD-300 (belt drive DC servo) 1980 precio ??

El PD-300 está equipado con un curioso sistema de bomba manual (también se le puede instalar la bomba de aspiración eléctrica) El mando negro que se ve el el frontal hay que girarlo hasta que el led que se ve a su lado se encienda indicando la presión correcta. La presión tiene una duración de unos 35 minutos y solo sirve para aspirar el vinilo al platter.



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Luxman16



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) S-l96010



También tiene la opción de instalar la bomba de succión externa ya que tiene la toma incluida para ello.



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) G14



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) G15

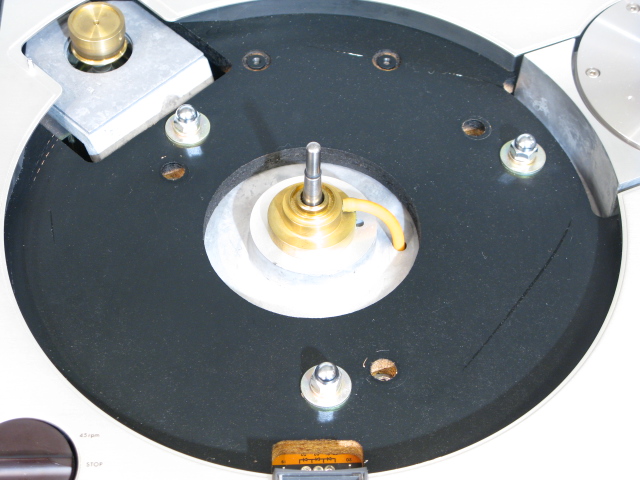

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) H17

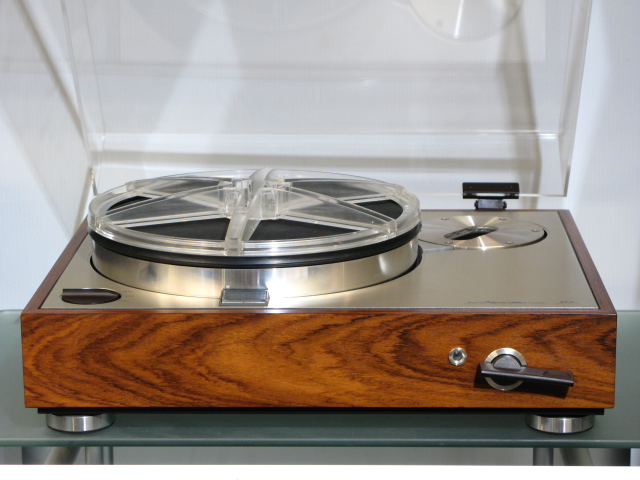

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) A20

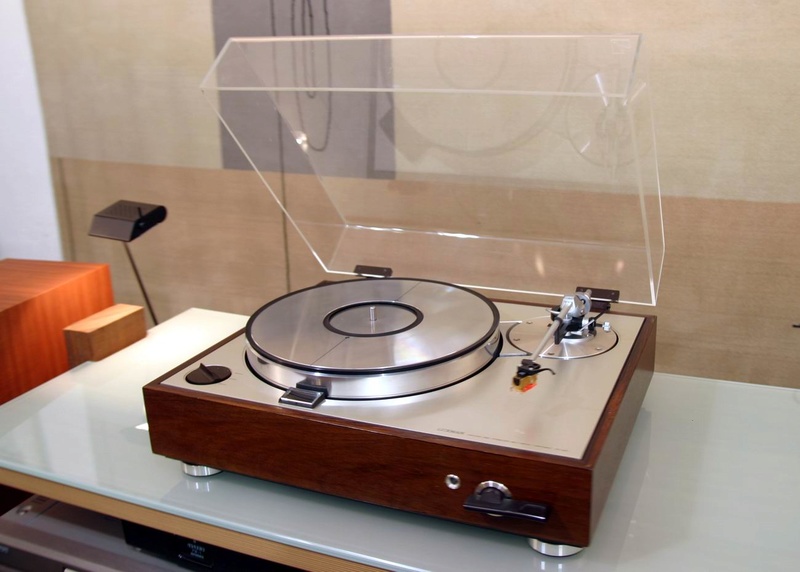

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd203010





GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 22004910



-Platter :                30cm / 3,5kg diecast aluminium
-Inertia moment : 500kg/cm2
-Speeds :                33 1/3 rpm
                               45 rpm
-Pitch control :     ± 3%
-S/N ratio :        60dB (JIS, unweighted)
-Wow & flutter :        0,03% (WRMS)
-Dimensions :        49 x 20 x 39cm
-Weight :                18kg.



Última edición por trocri el Sáb 2 Dic 2017 - 1:05, editado 3 veces
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  slippery el Mar 10 Feb 2015 - 9:08

Luis, pedazo de Cab***.... Ruego a la administración que fulmine este hilo de pornografía en horario infantil!!!!

Por cierto dile a tu amigo que me adopte y que me deje de herencia el bicho ese....
slippery
slippery

Cantidad de envíos : 4783
Edad : 47
Localización : Mar Menor
Fecha de inscripción : 15/12/2008

http://www.seventysound.es

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  pcmaillo el Mar 10 Feb 2015 - 13:26

Buenas,
imagino que no debe ser uno de esos monstruos que citas Trocri pero si es un Micro y es el que uso yo, jejeje
Un saludo
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 2mhv2gh
pcmaillo
pcmaillo

Cantidad de envíos : 1007
Edad : 40
Localización : Barceleonense
Fecha de inscripción : 02/07/2013

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  trocri el Mar 10 Feb 2015 - 13:51

MICRO SEIKI parte 2

Micro Seiki creó una gran variedad de platos, creo que es justo que en este hilo aparezcan unos cuantos mas.

M. Seiki BL-99

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 1405323E50978E9619E1C3
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) MICRO+SEIKI+BL-99V+3




M. Seiki SX-111FV

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx111fv3-28
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Sx-111-fvl_112738
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Image(22)




M. Seiki RX-3000

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Micro%20Seiki%20RX-3000(1)
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) File




M. Seiki AP-M1

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 69aaee790bbe5fcb2edcfea120f02482
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Apm12
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 1336986310_29Micro_Seiki_AP-M1-103


M. Seiki SX-555FVW


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) S-l16011


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) S-l16012


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) S-l16013


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) S-l16014

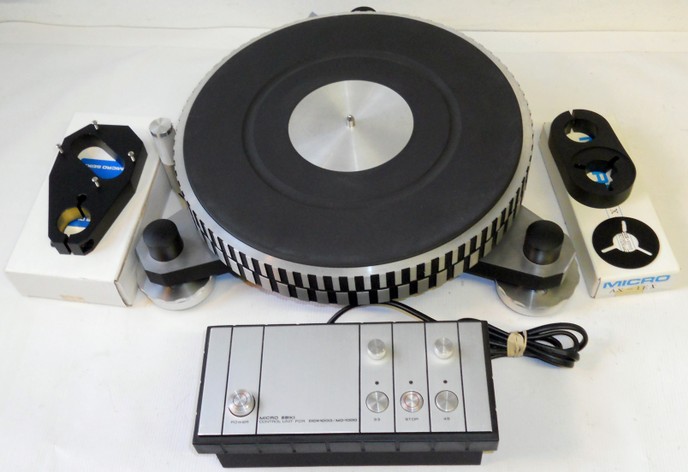

M. Seiki DDX-1000

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 221900-micro_seiki_ddx1000_turntable_with_audiocraft_ac300_tonearm
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) DDX-1000____________-B-EN1-950-MIK
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Micro_seiki_ddx1000_exploded
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 3806H06
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 01_51




M. Seiki BL-91, 91L y Gold

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Micro-seiki-bl-91-03
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Microseikibl91lustre-1
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 6316856814_2bb41d91ca_b
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Scannen0009
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Microseikibl91lustre-2
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 658409-micro_seiki_bl91_turntable_with_ma505x_arm_and_new_rega_bias2_cartridge
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pbucket




M. Seiki BL-111

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) C0141933_23561024
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 319384-micro_seiki_bl111
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pbucket
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pbucket




M. Seiki DD8

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Maxresdefault
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 106618668


Última edición por trocri el Jue 16 Nov 2017 - 0:40, editado 4 veces
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  pcmaillo el Mar 10 Feb 2015 - 13:52

Jajajaja!!!
Bueno lo dejamos en mostruito, vale!!!
La verdad es que fue rescatado por Transfer y hecho de nuevo todo y suena genial!!
pcmaillo
pcmaillo

Cantidad de envíos : 1007
Edad : 40
Localización : Barceleonense
Fecha de inscripción : 02/07/2013

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  trocri el Mar 10 Feb 2015 - 13:53

MICRO-SEIKI 3ª parte


MICRO SEIKI RX-1500

En la serie 1500 los señores de Micro-Seiki te dan la posibilidad de construir el plato a tu gusto. Por supuesto según que piezas el conjunto sube o baja de precio. El grupo se compone de varias partes, bajo el nombre de "plena libertad para escoger". La cuestión es hasta donde llega tu economía ya que los componentes no son baratos precisamente.

Hay cuatro tipos distintos de platter, dos tipos de motor , distintos ejes, motor acoplado o desacoplado, bases, estroboscopio, pulleys, discos estabilizadores, discos de cobre etc.

La serie RX 1500 VG y la RX 1500 FVG llevan bomba de vacio o succión un sistema de aspiración que fija el vinilo al platter.
Toda la serie 1500 lleva un sistema de suspensión cuadruple. Además en el RX 1500FVG el cojinete es de aire con lo que el sistema flota 0,03 mm sobre la base, esto proporciona al plato una rotación ideal sin fricción mecanica en la dirección de empuje.
Todo esto en el año 83



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) D8836e10


LISTA DE COMPONENTES.


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 9746de10


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Hifi-l10

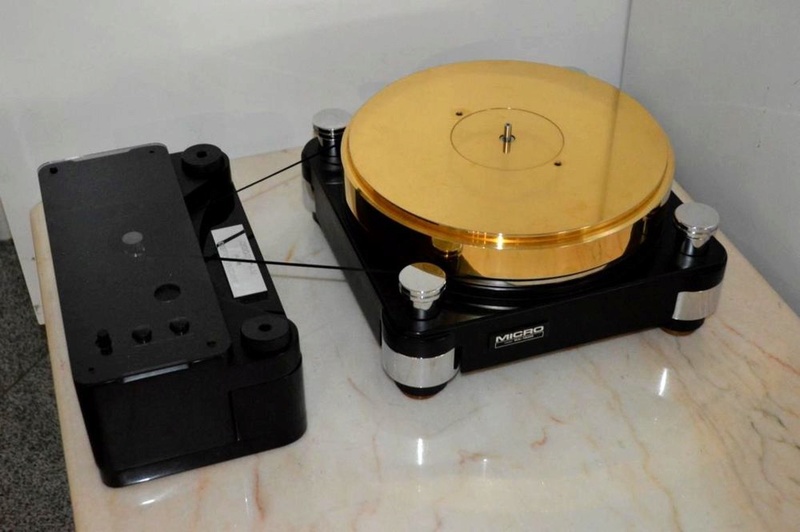

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) S-l10010



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Micro-15


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Rx-15010





Última edición por trocri el Jue 16 Nov 2017 - 1:06, editado 2 veces
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  trocri el Mar 10 Feb 2015 - 13:55


LUXMAN PD-121 (direct drive)


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 12008810


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 12009210


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 00710


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Luxman17


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Luxman18


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Luxman19






Reparación


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-10



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-11



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-12


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-13


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-14


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-15


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-16



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-17



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-18



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-19



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-20



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-21



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-22



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-23



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-24



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-25


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-26


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-27


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-28


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-29


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-30

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-31


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-32

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-33

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-34


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-35


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-36


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pd121-37









Última edición por trocri el Dom 19 Nov 2017 - 23:49, editado 2 veces
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  pcmaillo el Mar 10 Feb 2015 - 13:56

trocri escribió:
pcmaillo escribió:Jajajaja!!!
Bueno lo dejamos en mostruito, vale!!!
La verdad es que fue rescatado por Transfer y hecho de nuevo todo y suena genial!!

Si está rescatado por Transfer certificado que es un monstruo. notworthy notworthy
A disfrutarlo.
Thanks Thanks
pcmaillo
pcmaillo

Cantidad de envíos : 1007
Edad : 40
Localización : Barceleonense
Fecha de inscripción : 02/07/2013

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  trocri el Mar 10 Feb 2015 - 22:27

NAKAMICHI

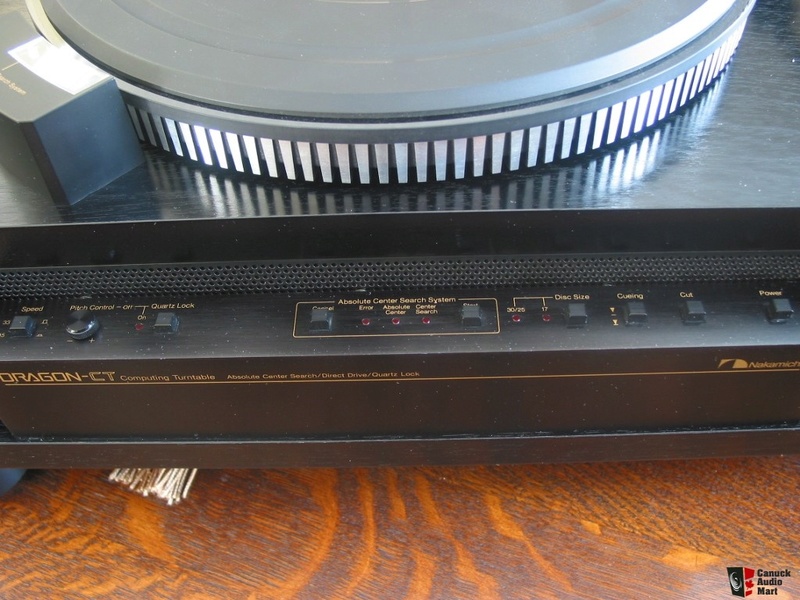

NAKAMICHI DRAGON CT (direct drive quartz-PLL) 1983 precio 400,000 yenes

Esto no lo hace actualmente nadie y los japos que eran unos hachas por aquellas epocas se les ocurrió un sistema para localizar el centro perfecto del platter mediante una varilla que detecta y corrige el error de angulo consiguiendo el "centro absoluto".
Una vez conseguida esa medida perfecta el platter se desplaza. Gracias a esto el wow-flutter de 0,008%

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Dragon-ct-h
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) IMG_1743
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 70499-nakamichi_dragon_ct_turntable__extremely_rare
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 385432-nakamichi_dragon_ct_turntable

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 70501-10

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 70502-10



- Tracción directa
- Motor cuarzo pll dc sin escobillas
- Velocidades 33-45
- Fluctuación y trémolo 0,03%
- Medidas 546W x 230h x 421D mm
- Consumo 23w
- Desplazamiento angular 21 ° 30 '
- Peso 20kg

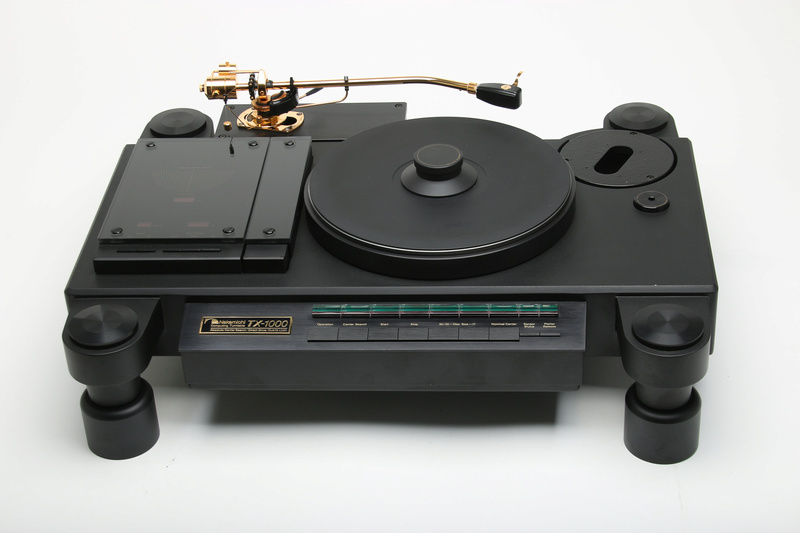

NAKAMICHI TX1000  (direct drive quartz-PLL) 1982 precio 1.100.000 yenes



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 70dae210

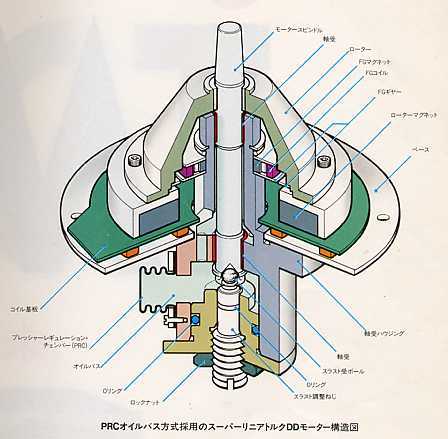

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Nakami10

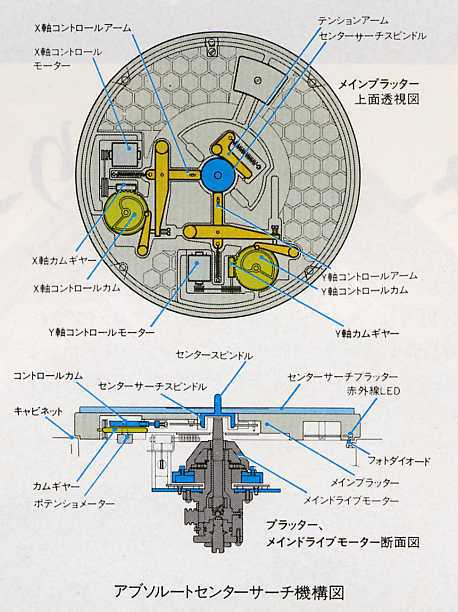

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Nakami11


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Nakami12


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Tx100010

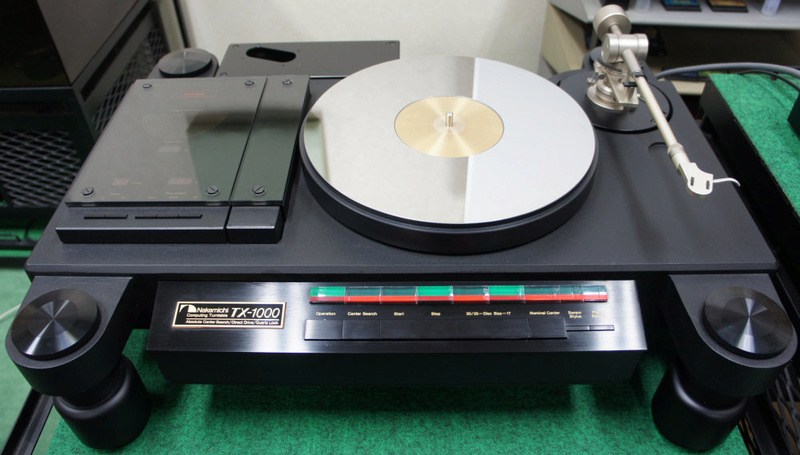

En estas fotos calza un magnifico brazo IKEDA IT-245


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Tx100011

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Tx100012

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Tx100013



-opcional TM-100 rubber mat (5000¥)
              VS-100 vacuum stabilizer (48,000¥)

- Fluctuación y trémolo, después del sistema de centrado 0,02%
- S/N, 78dB (DIN-B)
- Peso, 40 kg
- Dimensiones, (alto) x 208 (ancho) 680 mm (profundidad) x 515


Este es el hermano mayor del Dragon y un alarde de lo que los japoneses pueden hacer. Una pena que la aparición del cd tirara muchos proyectos. A saber que hubieran hecho.
Mismo sistema de autocentrado pero mas espectacular. Puro alarde tecnológico de Nakamichi. Si ya sus reproductores de cassette fueron lo mas, con esto no se quedaron atrás. Fluctuación y trémolo, después del sistema de centrado 0,02%... la leche.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 11909
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) NAKAMICHI-TX-1000_3
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 34t5uhk

Visión de la complejidad del platter y de su sistema de autocentrado.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Tx-1000-platter







Última edición por trocri el Jue 16 Nov 2017 - 1:31, editado 3 veces
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  masmadera el Mar 10 Feb 2015 - 22:47

De arte Trocri, sigue deleitandonos, con mas joyas Aplause Aplause
masmadera
masmadera

Cantidad de envíos : 898
Localización : El Puerto de Santa Maria (Cadiz)
Fecha de inscripción : 23/01/2013

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  trocri el Mar 10 Feb 2015 - 23:01

reservado


Última edición por trocri el Vie 9 Oct 2015 - 0:39, editado 1 vez
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  trocri el Miér 11 Feb 2015 - 23:06

Y seguimos con platos.

ONKYO

Pues la verdad es que no se ven muchos platos Onkyo medianamente superlativos pero recordemos que estamos en la decada de los 70 y muy tempranos 80 así que podemos esperar cualquier barbaridad durante la guerra civil japonesa del audio.

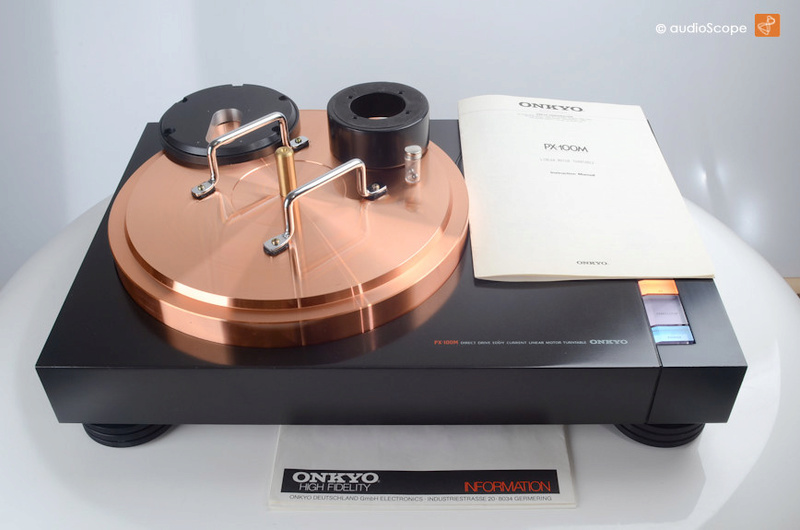

ONKYO PX 100M (Motor principal, de inducción lineal. Motor auxiliar, alto par de corriente continua) 1981 500.000 Y


Solo 100 unidades se fabricaron de esta maravilla y las que hay por ahí valen un ojo de la cara.
Muy complicado explicar las caracteristicas del motor lineal pero si que puedo decir que es totalmente definitivo en cuanto a la precisión de la velocidad, supera con creces todo lo hecho hasta el momento aunque su coste de fabricación era muy alto para la época. Imaginemos una cocina de inducción y su tecnológia que data en unos 15 años mas tarde de la fabricación de este plato, con este dato como ejemplo nos da una idea de lo adelantados que iban los japos y su coste. Onkyo decidió que no valia la pena seguir en ello ya que el CD estaba en camino y por ahí a partir de ahora iban a ir los tiros.


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Onkyo_10


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Onkyo_11


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Onkyo_12

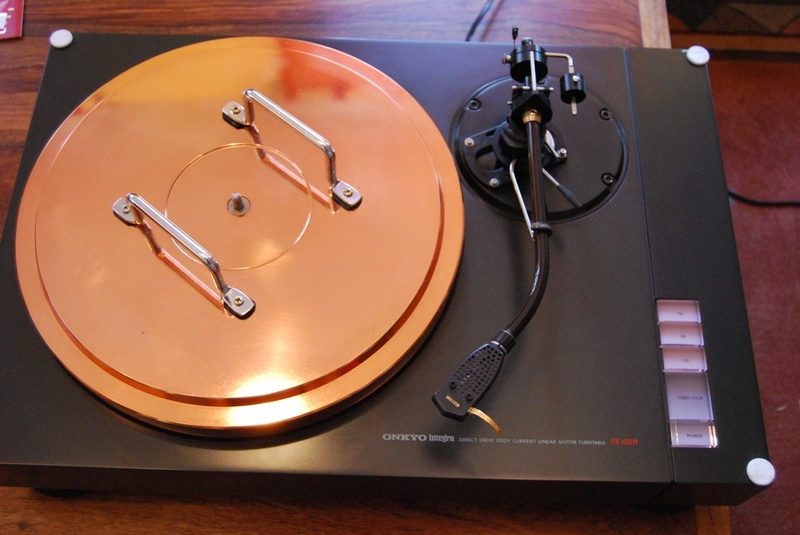

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 1290110


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Onkyo110







http://www.audioscope.net/onkyo-px100m-p-2083.html


Última edición por trocri el Dom 12 Nov 2017 - 21:07, editado 4 veces (Razón : RECUPERAR FOTOS)
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  trocri el Miér 11 Feb 2015 - 23:37

Durante la GUCIJADA (guerra civil japonesa del audio) Kenwood al igual que Onkyo se dió cuenta de que se quedaba muy atrás respecto a las otras grandes marcas y se le dió por hacer otra maravilla.

KENWOOD L-07D  (Direct Drive) 1979

El nombre del plato L-07D surge de una abreviatura que deja bien claro a donde iba esta guerra.
La L se refiere al laboratorio de elite, El 7 es la cantidad de ingenieros que trabajaron en el proyecto y la D deriva de Delta Force y es que esos 7 ingenieros eran los mas importantes de la compañia. Su misión era hacer una arma definitiva sin restricciones de coste.
El resultado fué este:

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 3a387710

El brazo que acompaña a este plato es otra obra maestra, así debe ser si el conjunto es superlativo.
La base de este plato a su izquierda como se puede ver permite la instalación de un segundo brazo.


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Kenwoo10


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 105bc110

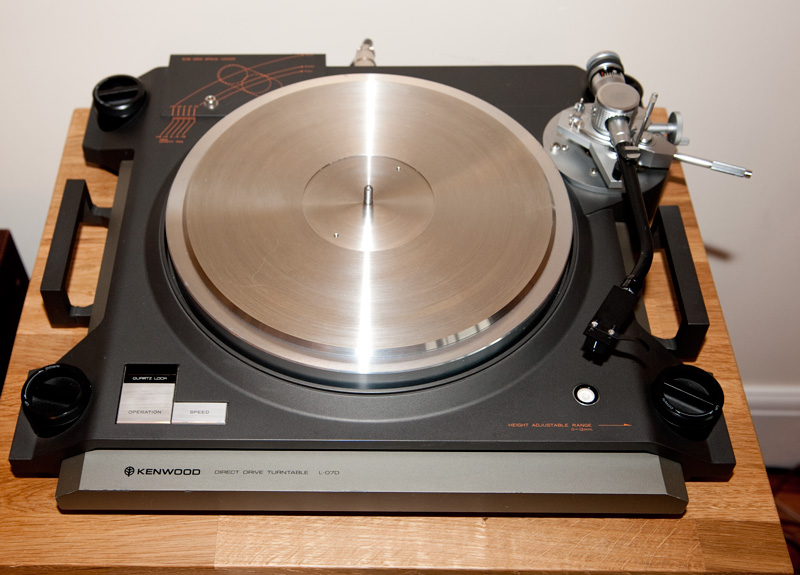

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Djc_3110

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Djc_3111


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Djc_3112


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Djc_3113


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Djc_3114


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Djc_3115


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Djc_3116


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Djc_3117


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Djc_3118


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Psu10


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Untitl10

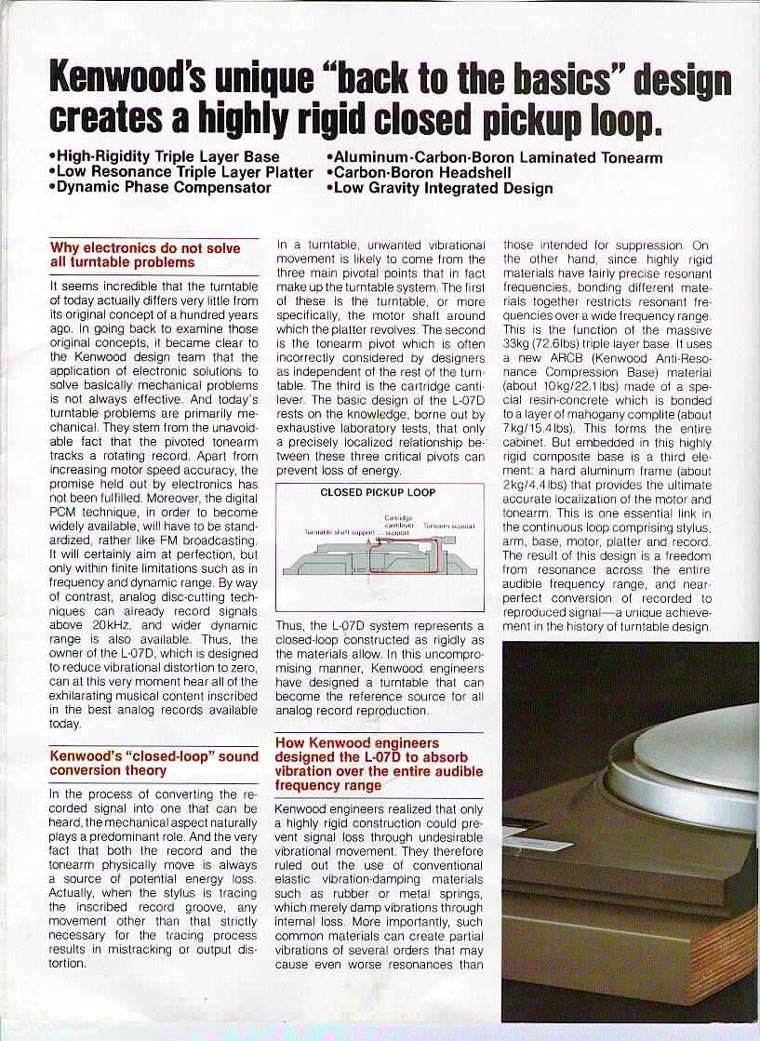

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Untitl11


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Untitl12


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Untitl13

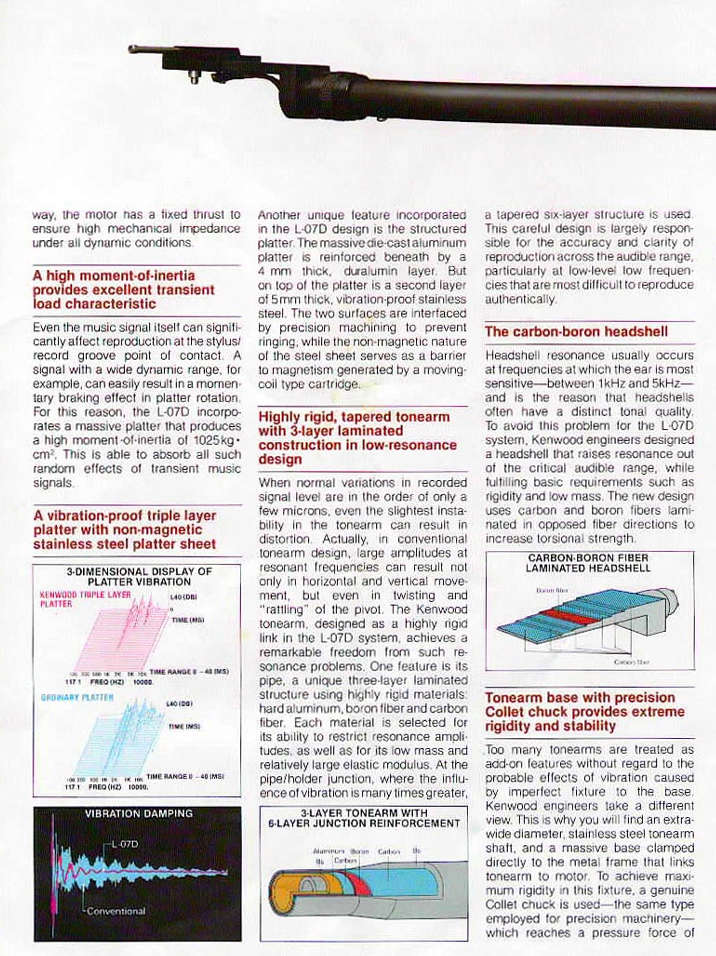

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Untitl14


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Untitl15








Última edición por trocri el Dom 12 Nov 2017 - 21:22, editado 2 veces (Razón : RECUPERAR FOTOS)
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  trocri el Jue 12 Feb 2015 - 23:36

YAMAHA

Yamaha GT-2000(direct drive) 1982
El plato es un bicharraco y la parte inferior que se ve en la primera foto realmente es un soporte antivibración que lo hace aún mas grande.
El matt lleva un curioso sistema de aspiración parecido a otros platos que vimos antes y que sirve para absorver el vinilo contra el platter (air-sucking) me da que está fabricado por Audio-Technica ya que vi uno de esta marca clavao al de Yamaha. Una pequeña unión de fuerzas en esta guerra.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Gt-2000-h

Aquí las opciones como el soporte inferior que mencioné antes, el matt chupador o la fuente de alimentación externa.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Gt-2000-option2

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 0550462229_3_g

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) GT-2000Lkai-34

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 57_20100615191232
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) P1070597
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Img_1?1383683188




YAMAHA PF-1000

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 7888704_orig
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 648942911_large_6bcd32721b609a17aaf0a3903f2c7526

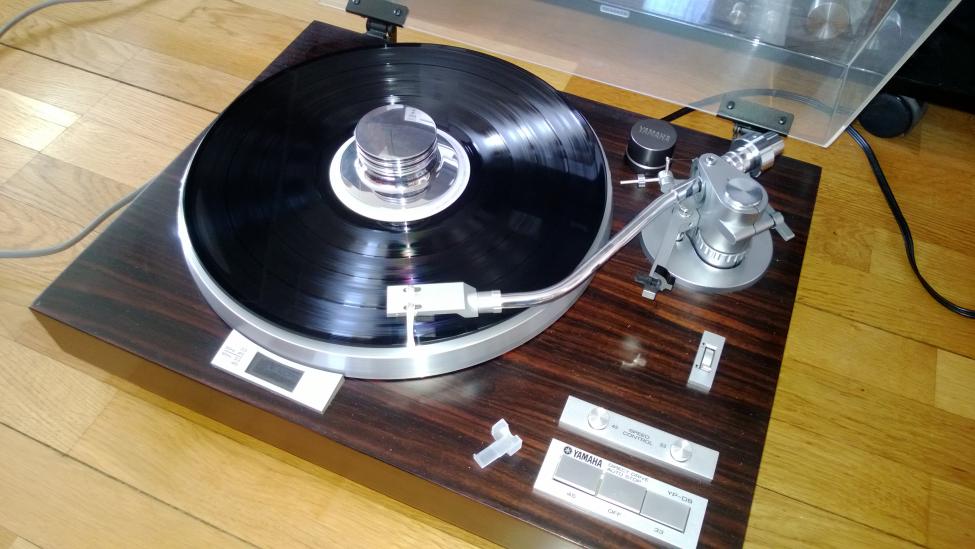

YAMAHA YP-D8

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 195303d1366475404-hva-lytter-du-til-i-dag-del-3-yamaha-yp-d8
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 714054-yamaha_yp_d8_turntable_w_denon_dl110
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Yamahaypd85


YAMAHA PX-1

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Cqyrl3oy027d7v55l7fck
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) D98i13cethanxk3runa63
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Ox5d7fkdr97rue77bp0va


Última edición por trocri el Mar 2 Feb 2016 - 1:22, editado 2 veces
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  jplh el Vie 13 Feb 2015 - 0:10

Buenísimo hilo.

Coincido con que el sonido japonés de los 70´ y 80´ ha sido "lo más" de "lo más".

Y si no metemos en amplificadores....mejor ni hablar.....

una pasada....
jplh
jplh

Cantidad de envíos : 1004
Localización : Atlántida
Fecha de inscripción : 22/12/2009

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  trocri el Vie 13 Feb 2015 - 0:17

Seguimos con el bombardeo:

PIONEER

Parece mentira con lo que fué esta marca y en lo que se quedó. Lo de TAD no me consuela y es que Pioneer fué mucho Pioneer.

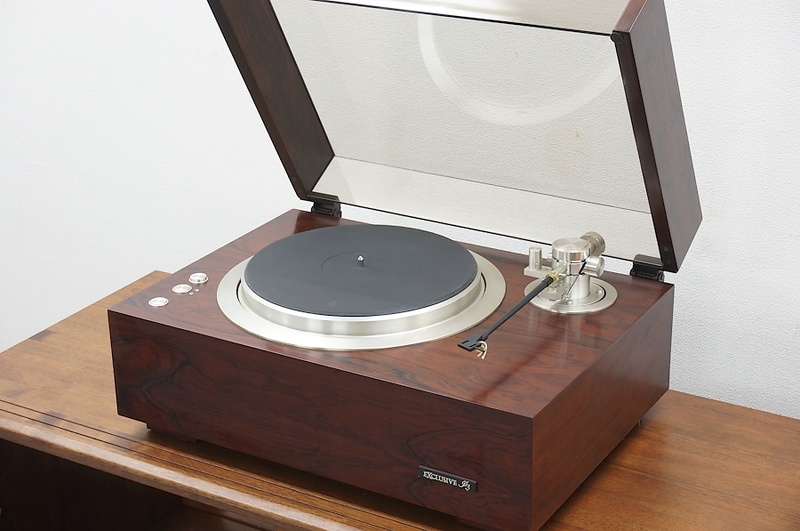

PIONEER EXCLUSIVE P3 (direct drive with Stable Hanging Rotor System) 1979 precio 600,000 yenes

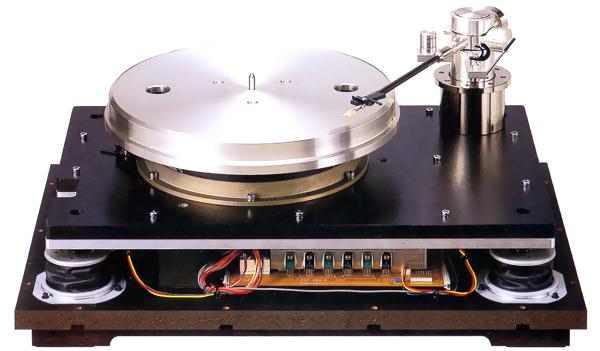

Si el Yamaha GT-2000 es un bicho, este es un pedazo de bicho de 45 kg de nada. La amortiguación lleva unos muelles bestiales que junto con el propio peso del conjunto reducen las vibraciones al minimo. Recordemos que Japón es un país de terremotos así que en estas cosas son unos hachas.
La tecnología en la mecanica de giro de estos platos es apabullante. El arranque es excepcional ya que aún con la tremenda inercia del giro 700kg por cm2 alcanza velocidad constante en 0,3 segundos. Muchos platos actuales con platters supermasivos hay que ayudarlos a arrancar con la mano ya que sus motores de juguete no pueden.
El brazo es una maravilla con posibilidad de cambiar el arm tube recto por uno en S.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 210



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 110


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 310


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 410


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 14092310


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 14092410


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) P3a110




-Wow & flutter :        0,003% (WRMS, FG source)
                               0,015% (WRMS, JIS)
-S/N ratio :        70dB (JIS)
                               78dB (DIN-B)
-Startup torque : 10kg/cm
-Platter :                2,8kg / 32cm extruded aluminium
-Platter inertial mass : 700kg/cm2 (with rubber mat)
-Braking :                electronic & mechanical system with variable silicon oil
-Dimensions :        60 x 26,7 x 41,5cm
-Weight :                45kg.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) P3(1)

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) P3a




Exclusive P10 (direct drive quartz PLL) 1979.  350.000 yenes

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pbucket

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pbucket



Pioneer PL-70LII (direct drive PLL DC servo) 1981 precio 170000 yenes

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) B3
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pl-70lii


Pioneer PL-L1 (QUARTZ PLL Direct-Drive) 1980 precio 200.000 yenes (serie Z1)

-Wow & flutter :        0,01% (WRMS)
-S/N ratio :            > 78dB (DIN-B)
                          > 65dB (JIS)
-Platter diameter :     32cm
-Inertia :                 380kg / cm2
-Dimensions :           53 x 21 x 57,3cm
-Weight :                26kg.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pbucket
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pbucket
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) D
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) 55654_original


PIONEER PL 7L (Cuarzo PLL DC sin núcleo servomotor tracción directa) 1984 precio 99800 yenes

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pl-7l-h

La caracteristica mas importante de este plato es su sistema de doble aislamiento y amortiguación en todas las direcciones. Con un bajo centro de gravedad y amortiguadores laterales la estructura suprime eficazmente la vibración desde cualquier dirección.

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Pl-7l-in
GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) C-PL7L-3

- Motor, Cuarzo PLL DC sin núcleo servomotor tracción directa
- Masa inercial de giro, 655kg cm 2
- SN relación, Más de 85 dB (DIN-B)
- Par de arranque, 1,2 kg-cm
- Dimensiones externas 596 (W) x 215 (H) x 434 (D) mm
- Fluctuación y tremolo, 0,008% (método de lectura directa WRMS FG)
 Menos del 0,018% (WRMS / JIS)
- Peso, 17,3 Kg

Un video muy ilustrativo de como un ruso desmonta el sistema de tracción del plato y demás tripas.



Última edición por trocri el Dom 12 Nov 2017 - 21:38, editado 2 veces
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  trocri el Vie 13 Feb 2015 - 0:19

Reparación y "puesto al día" de un.

KENWOOD  L-07D



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-10



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-11



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-12



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-13



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-14



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-15




GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-16



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-17


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-18



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-19



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-20




GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-21



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-22



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-23



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-24


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-25



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-26


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-27


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-28



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-29



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-30


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-31



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-32


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-33



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-34



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-35



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-36



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-37



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-38



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-39


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-40



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-41



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-42


GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-43



GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) L-07d-44






Última edición por trocri el Jue 16 Nov 2017 - 0:10, editado 2 veces
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  masmadera el Vie 13 Feb 2015 - 7:29

Sigue, Tocri, enseñando los abueletes, una pasada de joyas, en la guerra del audio que se montaron los japos, con una maxima (el honor de la empresa) a ver si ves estos estandares de calidad hoy dia Innocent
masmadera
masmadera

Cantidad de envíos : 898
Localización : El Puerto de Santa Maria (Cadiz)
Fecha de inscripción : 23/01/2013

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  trocri el Vie 13 Feb 2015 - 21:32

masmadera escribió:Sigue, Tocri, enseñando los abueletes, una pasada de joyas, en la guerra del audio que se montaron los japos, con una maxima (el honor de la empresa) a ver si ves estos estandares de calidad hoy dia Innocent

Compañero por desgracia cosas así ya no se van a fabricar jamás por que se construyeron con ese honor Samurai que evidentemente no existe en China. Lo que prima es la pela y no la honra.
Un saludo
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  masmadera el Vie 13 Feb 2015 - 22:07

Que razon tienes Trocri, la pela es la pela pero un buen abuelete te hace disfrutar como un enano lo que esconden esas electronicas shock 2 shock 2
masmadera
masmadera

Cantidad de envíos : 898
Localización : El Puerto de Santa Maria (Cadiz)
Fecha de inscripción : 23/01/2013

Volver arriba Ir abajo

GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s) Empty Re: GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

Mensaje  Contenido patrocinado


Contenido patrocinado


Volver arriba Ir abajo

Página 1 de 24. 1, 2, 3 ... 12 ... 24  Siguiente

Volver arriba



Permisos de este foro:
No puedes responder a temas en este foro.
