GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

mi mujer dice que a ver si pones una foto de ese tio tan bueno

RESERVADO

trocri escribió:

Nebulus escribió:Trocri, espero que te mejores y que aprendas la lección, que la electricidad es muy penca...

A cuidarse.

Este jueves voy al plastico a que me mire un dedo ya que es el que me da mas la lata. Los demás ya tienen piel!!! aunque muy finita y hay que poner mucha cremita, de aquí a la manicura un paso.
Así que probablemente retome el hilo pronto. Es un coñazo teclear pero aun mas mover el ratón.
Muchas gracias por vuestros animos y de verdad muchas gracias me puede la emoción

Qué alegría volver a ver que ya estas casi en plena forma    espero que lo del plástico no sea nada. Y que queréis que os diga, la verdad, prefiero ver fotos de Equipos que de tíos buenos... je, je, je.

Un abrazo.

eso lo dijo mi mujer,a mi tambien me gusta ver los cachibaches

KENWOOD KA-9100 Año 1977

-Potencia de salida: 90 vatios por canal a 8Ω (estéreo)
-Respuesta frecuencia: 50 kHz a 7 Hz
-Distorsión armónica total: 0,03%
-factor de amortiguación: 50
-Sensibilidad de entrada: 2,5 mV (MM), 150 mV (línea)
-Relación señal ruido: 83 dB (MM), 100 dB (línea)
-Salida: 1V (PRE OUT)
-Altavoz impedancia de carga: 4Ω a 16Ω
-Dimensiones: 430 x 149 x 384mm
-Peso: 16.7kg

Aún abandonada por sus mejores ingenieros para fundar ACCUPHASE Kenwood aún hizo preciosidades como esta.







Arquitectura doble mono.

Vuelvo al audio analogo con estas maravillas japonesas.

                                                        TONEARMS



FIDELITY RESEARCH

-FR 64, FR 64s (low compliance)





Specifications

-Effective length: 245mm
-Overhang: 15mm
-Offset angle: 21.5 degrees
-Mounting distance: 230mm
-Effective arm mass:  35g

FIDELITY RESEARCH FR-14. Año 1979. 41000 yenes





-Longitud total 291.4㎜
-Error de seguimiento 2.57 ° -0.56 °
-Peso de la aguja 0,25 g 0 ~ 3 g
-Ajuste de altura del brazo 27 a 55㎜




FIDELITY RESEARCH FR-24, FR-24 MKII. Años 1960, 1966. precio 9000 yenes









FIDELITY RESEARCH FR-66, FR66s. Año 1977. Precios 95000, 120000 yenes



effective mass of 38 gr.
With the Fidelity Research moving coil cartridge FR1-Mk3F the resonance is very low: 6 Hz. Also the FR-64(S) arm has a mass of 30 gr which is still too heavy for a Denon DL-103

Madre mia, 38 g de masa efectiva

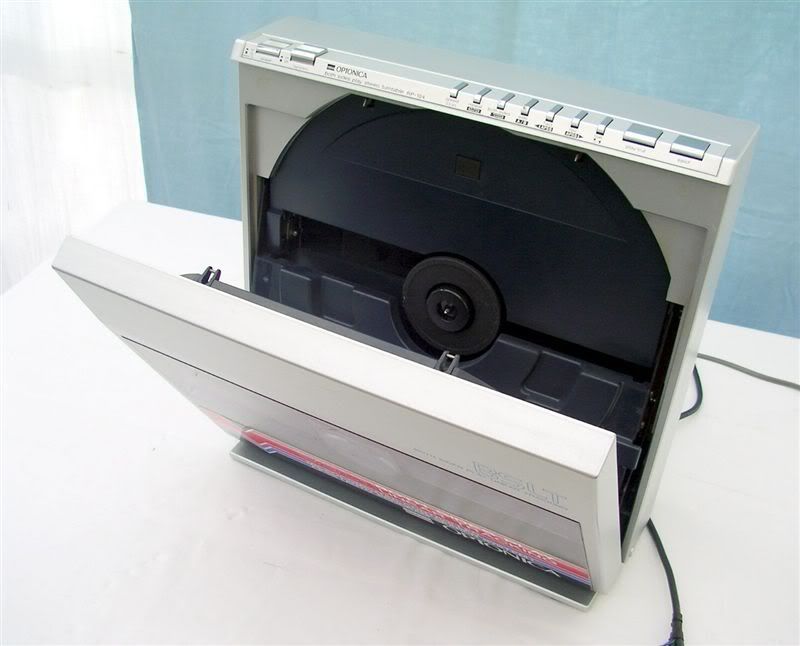

Voy a hacer un pequeño inciso en la sección tonearms para poner aquí un plato la mar de curioso. Esto viene a raiz de un comentario del compañero djkoper en planeta analógico "llegan giradiscos verticales". Pues bien lo mas parecido al recuerdo del compi son los giradiscos Sharp-Optonica de la serie RP-117, 118, 207 o verticales como el 114. Y digo curiosos porque leian las dos caras del disco sin la necesidad de darle la vuelta. Esto se conseguia gracias a dos brazos tangenciales, uno debajo del otro y a ambos lados del plato.







Yo tuve la suerte de verlo en funcionamiento hace bastantes años en una tienda y la verdad es que era impresionante. La pena es que su apariencia era mas bien frágil, muy plasticoso y con unos acabados bastante cutres. Una idea muy buena para competir con la comodidad que empezaba a suponer el cd.
Aquí una muestra.

SAEC

SAEC WE-407/23 Double knife.

-Effective length 236,0mm
-Overhang 15,0mm
-Offset angle -
-Effective mass -
-Cartridge weight range.................20,0g – 33,5g (use W-7 weights)
-Tonearm height adjustment...........47,0mm – 70,0mm
-Mounting hole..............................30,0mm










SAEC WE-506/30 double knife



-Effective length..................295,0mm
-Overhang...........................9,0mm
-Offset angle.......................16
-Effective mass -
-Cartridge weight range...........23,5g – 33,5g
-Height range........................48,0mm – 72,0mm
-Mounting hole......................42,0mm

Kapton escribió:Madre mia, 38 g de masa efectiva

Perfectos para hacer sonar una DL-103 y mágicos para conducir una SPU.

ppcomo escribió:

Kapton escribió:Madre mia, 38 g de masa efectiva

Perfectos para hacer sonar una DL-103 y mágicos para conducir una SPU.

Exacto. Si te fijas el diseño está hecho para un portacápsulas tipo SPU que era el que llevaba en origen.
Un saludo

Parece ser que J.A. Michell lo eligió para el diseño del Gyro.
Malo, malo no puede ser :-))

AUDIOCRAFT-ULTRACRAFT


Audiocraft - Ultracraft AC-3000 Oil-Damped One-Point Tonearm





-Effective length 237,0mm
-Overhang 15,0mm
-Offset angle 22
-Cartridge weight range 6,0g – 33,0g
-Tonearm height adjustment 37,0mm – 67,0mm
-Mounting hole 37,0mm






Audiocraft - Ultracraft AC-4000MC










Audiocraft-Ultracraft AC-4400MC

El brazo del Michel Focus One, es muy parecido a los Saec, tiene el mismo sistema de pesa de antistating. Y también el sistema de lubricación similar al Audiocraft.

¿Lo fabricaron alguna de esta marcas para Michel, trocri?.
Es del año 1982, esta foto es de internet y está muy sucio... ¿Se puede considerar vintage?.

MONOLITO escribió:El brazo del Michel Focus One, es muy parecido a los Saec, tiene el mismo sistema de pesa de antistating. Y también el sistema de lubricación similar al Audiocraft.

¿Lo fabricaron alguna de esta marcas para Michel, trocri?.
Es del año 1982, esta foto es de internet y está muy sucio... ¿Se puede considerar vintage?.

Hasta donde yo se ese brazo es enteramente made in UK, tal vez se inspiraran en algún brazo japonés, no lo se. Otra cosa es Rega o Linn, sus primeros brazos como por ejemplo el Linn Ittok si que fueron made in Japan.
Un saludo

Si, es posible que esté inspirado en algún brazo Japones, desde luego que el sistema de lubricación es "Calcao" al Audiocraf. Y si que tenia entendido que el diseño era del laboratorio Michel, pero viendo el parecido he dudado.

De todas formas es impresionante la calidad de los platos Japoneses, parece que los modernos son una sucesión de los vintage.

MONOLITO escribió:Si, es posible que esté inspirado en algún brazo Japones, desde luego que el sistema de lubricación es "Calcao" al Audiocraf. Y si que tenia entendido que el diseño era del laboratorio Michel, pero viendo el parecido he dudado.

De todas formas es impresionante la calidad de los platos Japoneses, parece que los modernos son una sucesión de los vintage.

Los platos japoneses no admiten discusión. Fueron los pioneros en muchas cosas, pero no solo en platos tal y como puedes ver en este hilo...y lo que aún falta. Conste que tengo claro que el hifi british es y fué importantisimo en la historia de nuestra afición.
Un saludo

trocri escribió:

MONOLITO escribió:Si, es posible que esté inspirado en algún brazo Japones, desde luego que el sistema de lubricación es "Calcao" al Audiocraf. Y si que tenia entendido que el diseño era del laboratorio Michel, pero viendo el parecido he dudado.

De todas formas es impresionante la calidad de los platos Japoneses, parece que los modernos son una sucesión de los vintage.

Los platos japoneses no admiten discusión. Fueron los pioneros en muchas cosas, pero no solo en platos tal y como puedes ver en este hilo...y lo que aún falta. Conste que tengo claro que el hifi british es y fué importantisimo en la historia de nuestra afición.
Un saludo

algun dia abrire un hilo con algunas de mis experiencias aunque no sean muchas ,pero mientras tanto disfrutare del tuyo ,abrazo luis

Trocri, vuelvo a ser feliz con la recuperación de tu antiguo Avatar !!!!! Me encanta

MERIDIAN escribió:Trocri, vuelvo a ser feliz con la recuperación de tu antiguo Avatar !!!!! Me encanta

+ 1000

MICRO SEIKI

Micro no se dedicaba solo a realizar magnificos platos giradiscos, también diseñó y fabricó brazos de altisimo nivel un ejemplo es el:

MICRO SEIKI MAX-282

No se si el MAX tiene algo que ver con Máximo pero si no tiene nada que ver ya lo digo yo. Este brazo es lo máximo y lo digo con conocimiento de causa ya que lo pude ver y probar. Un brazo increible y monstruoso, soporta la cápsula que le pongan con sus tres tipos distintos de brazo y el seguimiento es casi perfecto, no es un tangencial pero "casi".







Este pedazo de brazo de 2 kilos y medio!!! está basado en un giroscopio. Para el que no sepa lo que significa esto simplemente decir que el brazo mantiene la posición correcta aunque la base o plinto no esté perfectamente equilibrado y también permite un mejor seguimiento de los registros deformados o excéntricas sin fluctuación de la fuerza de la aguja. En resumen los japoneses siempre un paso por delante.
Este brazo es el que iba montado en el no menos monstruoso Micro Seiki SX-8000-II
Opcionalmente se le pueden intercambiar tres brazos de lectura distintos que van enchufados tal y como se puede observar en las fotos.

-XP-282SM : straight, low mass, high-strength aluminium, integral, milled headshell
-XP-282SC : medium mass titanium with integral, milled headshell
-XP-282AU : medium mass titanium with detachable EIA standard headshell.
El que se ve en las fotos es el XP-282SM

-Effective length---------------28,2cm
-Overhang---------------------12mm
-Offset angle-------------------17°30"
-Tracking error-----------------< 1,5°
-Acceptable cartridge weight---4...12g (XP 282SC)
-------------------------------4...12g (XP 282SM)
------------------------------12...33g (XP 282AU)
-Total weight-----------------2,5kg
-Height above armbase--------43...65mm
-Overall length----------------38cm

Imagenes del brazo montado en su giradiscos original.



Montado en un Micro DDX-1500







El brazo que se ve en le video no es el 287 es el 237 visualmente es casi igual.
El plato del video es un Micro Seiki SX 111FV con bomba de succión

!!!! Que pedazo de brazos de ven ahí !!!!

Casi tendría que estar prohibido enviar eso a quema-ropa por la red.

Son pornográficos totales.

Salud

Brazos, brazos y mas brazos, japos por supuesto.








Fidelity-Research FR-24mk2

Una foto tomada en el último High End Show de Múnich:
