Cambio de Voltaje 120V a 220V en amplificador Vintage

Buenas !!

Se me ha puesto a tiro un Sansui Au-317 muy muy bien de precio, el único inconveniente es que proviene del mercado extranjero, no se muy bien si Japón o USA y esta preparado para 120V y su clavija (esto me preocupa menos).

Mi pregunta es si es relativamente fácil cambiar internamente conexiones y fusibles para pasarlo a 220V o es mas recomendable un transformador externo. ¿ Le afectará el cambio de frecuencia de 60hz a 50hz ?

Gracias !!

si proviene de japon tension 100v 50hz es mejor pero no en todos los casos, el trafo puede llevar el devanado de 220v digo puede como ya digo no en todos los casos.
suelen llevar dos devanados de 120v + 120v haciendo los 240v, y los del mercado americano aqui ya va lo malo son 60hz aqui ya toca directamente devanado nuevo a 220v.

esto te lo tiene que mirar en un servicio tecnico si es factible hacerlo que si se puede hacer pero lleva un coste y no es barato, en un amplificador pues esto te lo digo yo.
yo no lo haria el trafo que ya lleva en su interior es grande y tienes que poner lo mismo de grande e inclusibe aun mas grande, osea mas gasto de luz energia.

si fuera en una pletina de cassette como yo tengo en mi pioneer ct-a1 proveniente de japon 100v 50 hz, con un trafo de 100w vas mas que de sobra.
pero con un amplificador ya te tienes que ir a lo que consuma dicho amplificador, que pueden ir desde los 500w a los 1000w de luz osea ves preparando euros en la factura de luz.

si pones un autotransformador no hay problema de pasar de sus 60hz a los 50hz.

Muchas gracias por la respuesta

Efectivamente lo llevaria a un servicio tecnico especializado en Audio Hi-Fi, no me atrevo a meterle mano a algo que puede salir ardiendo si no se hace bien.

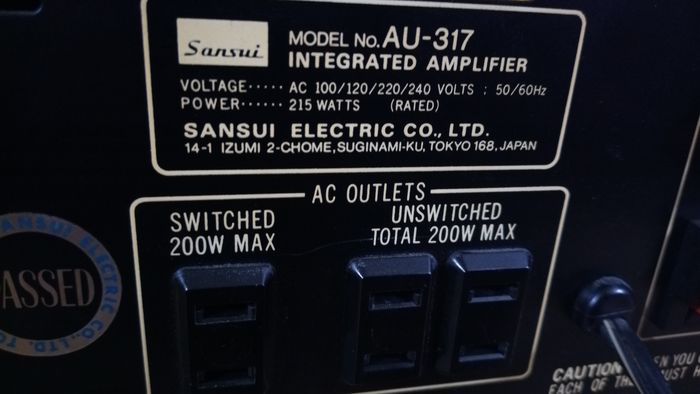

Referente al voltaje/frecuencia, viene con una pegatina de 120V, y la placa trasera especifica que es apto para varios voltajes incluso para trabajar a 50/60 Hz, por eso me crea confusion si es simplemente una cuestion de configuracion interna el que trabaje a una u otra capacidad.

Dejo una foto de la placa trasera



Gracias !

vale en tu caso la buena noticia es japonés es que tiene primero 100v y 50hz y luego pone /60hz ya quiere decir que funciona primero con 100v y 50hz.
y esta diciendo en esa pegatina que lleva tension de 220v y 240v, con eso por dentro seguro que tendra para poder cambiarlo internamente sin creo que complicaciones.

antoniopax escribió:vale en tu caso la buena noticia es japonés es que tiene primero 100v y 50hz y luego pone /60hz ya quiere decir que funciona primero con 100v y 50hz.
y esta diciendo en esa pegatina que lleva tension de 220v y 240v, con eso por dentro seguro que tendra para poder cambiarlo internamente sin creo que complicaciones.

Genial !

Me quedo más tranquilo

Comentaré lo que me diga el técnico por si le sirve a alguien más de ayuda aquí

Un saludo y gracias por la ayuda

por dentro no le veo el selector de voltage debe ser la unión como te dije de ambos devanados de 120v + 120v dando 240v.
los que estan en colores en la otra sección, como puedes ver lleva la tensión de 220v los 2 cables marron y blanco y a su lado la de 240v en colores morado y rojo.

El cambio se hace en el interior, hay una plaquita donde están las conexiones del transformador.
Dejo una foto donde se ve. También hay que cambiar el fusible. Mejor que te lo mire alguien que entienda, aparentemente es muy sencillo.
Si quieres ábrelo primero, porque es posible que lo puedas hacer tú, y también para asegurarte a que tensión está, no sea que esté para 220v.

¡Vaya!, casi se duplican los mensajes.
Si se ponen los contactos como en la foto de Antonio, seria lo correcto. Solo faltaría comprobar el fusible.

MONOLITO escribió:El cambio se hace en el interior, hay una plaquita donde están las conexiones del transformador.
Dejo una foto donde se ve. También hay que cambiar el fusible. Mejor que te lo mire alguien que entienda, aparentemente es muy sencillo.
Si quieres ábrelo primero, porque es posible que lo puedas hacer tú, y también para asegurarte a que tensión está, no sea que esté para 220v.

Viendo esto es "aparentemente" sencillo el cambio, viene preparado de casa para trabajar a ambos voltajes, supongo que para la exportación le seria mucho mas fácil así.

Lo llevare al técnico para comprobar que no este ya a 220V y de paso que le de una limpieza general, estos abueletes lo agradecen.

Muchas gracias !
