Ahora me toca mejorar Opera Consonance M500s (y mira que no me gusta nunca lo chino)

Valvulator escribió:Vipper gtr ya sabes; empieza por no acercarte mucho a las conexiones de la fuente de alimentación por precaución.

Si te puedes hacer con su esquema seguro que surgen buenas ideas. Un ...

kirkan escribió:Aquí un hilo donde se habla de modificar las m500:
http://www.diyaudio.com/forums/diy-hifi-supply/174512-kits-useable-m500-300b-monoblock-amp.html

Viper gtr-10 escribió:

kirkan escribió:Aquí un hilo donde se habla de modificar las m500:
http://www.diyaudio.com/forums/diy-hifi-supply/174512-kits-useable-m500-300b-monoblock-amp.html

Joder lo dice casi todo pero yo para cambiar los transformadores (que dicen que los que tienen no están tan mal) cambio de etapas.
Este diagrama esta bastante bien


Me gusta esta sugerencia.

The parts are the 47R resistor and 22uF/500V Capacitor drawn in green. The 22uF Capacitor should be the best you can afford.

The actual value of this capacitor scales with the value of the cathode capacitor on the 300B (C4 in the schematic), I have seen variations in this capacitor value in opera gear over time. In the Billy I empirically established 12uF/47uF as the correct ratio, so if C4 is 68uF the capacitor is 17uF (15uF with a 2.2uF Capacitor in parallel), for 100uF C4 it is 25.5uF (22uF in parallel with 3.3uF). I personally would likely use an Obbligate oil cap for the larger value and a gold Obbligato capacitor to make up the rest.


Connecting in this capacitor significantly reduced the influence of the powersupply on the sound quality and it also reduced the impact of C4 (Cathode capacitor).

As the power supply has too much voltage anyway, modifying it as I did for my 91 Project would probably stress rectifiers less and would allow you to use some exotic NOS rectifiers without risking them to blow up (which can then take out the mains transformer).


De todas formas aquí hay una transformación que salvo por la fuente de alimentación me atrae bastante.

http://www.dms-audio.com/billie-ladyday-300B-kit

¿que os parece?

Yo creo que el SEP con la 300B es de lo mas fino que existe en timbrica y con una potencia razonable ¿me mere la pena trabajar un poco sobre esta base?

Este mundo de la Valvula es muy adictivo (caguennnnn)

Muchas gracias Kirkan, eres un fenómeno!!!

Konstantin escribió:Los componentes de importancia critica son:
-Los trafos de salida
-El capacitor de acoplo C3
-El grupo del cátodo de la 300B, la resistencia 1K/25W y el bypass capacitor de 100uF/160V.
Para empezar no recomendo cambiar todo a la vez.Es preferible cambiar uno por uno para verificar y justificar el cambio del sonido.Si cambias todo a la vez, no vas a saber que cambio a que componente se debe.
Yo empezare con el capacitor de acoplo.Pongo Mundorf por ejemplo y le dejo unas 50horas rodando.En el puesto de cátodo si puedes encontrar Black Gate la seria N o NX seria maravilloso.Otras posibilidades son Elna o Nichicon o Mundorf. Para la resistencia grande de 25W hay que investigarla que tipo es, es posible que es de buna calidad puesta.Si se ve fea, entonces poner algo de muy buena calidad como por ejemplo MILLS o hay algunas resistencias como las TDO  japonesas que las tiene el Kondo y Uchida también:

Viper gtr-10 escribió:¿cambiarías el cableado interno?

Konstantin escribió:Los componentes de importancia critica son:
-Los trafos de salida
-El capacitor de acoplo C3
-El grupo del cátodo de la 300B, la resistencia 1K/25W y el bypass capacitor de 100uF/160V.

Konstantin escribió:Jordi, has leido todo el hilo?Tu opinion es verdadera en casos generales de diseño.Aqui se trata de una estrategia de modificación.No podemos modificar o sustituir todos los componentes del equipo.

jordibadia escribió:A partir de este se puede cambiar todo o casi todo o nada

Konstantin escribió:"Mejoro" lo has puesto entre comillas

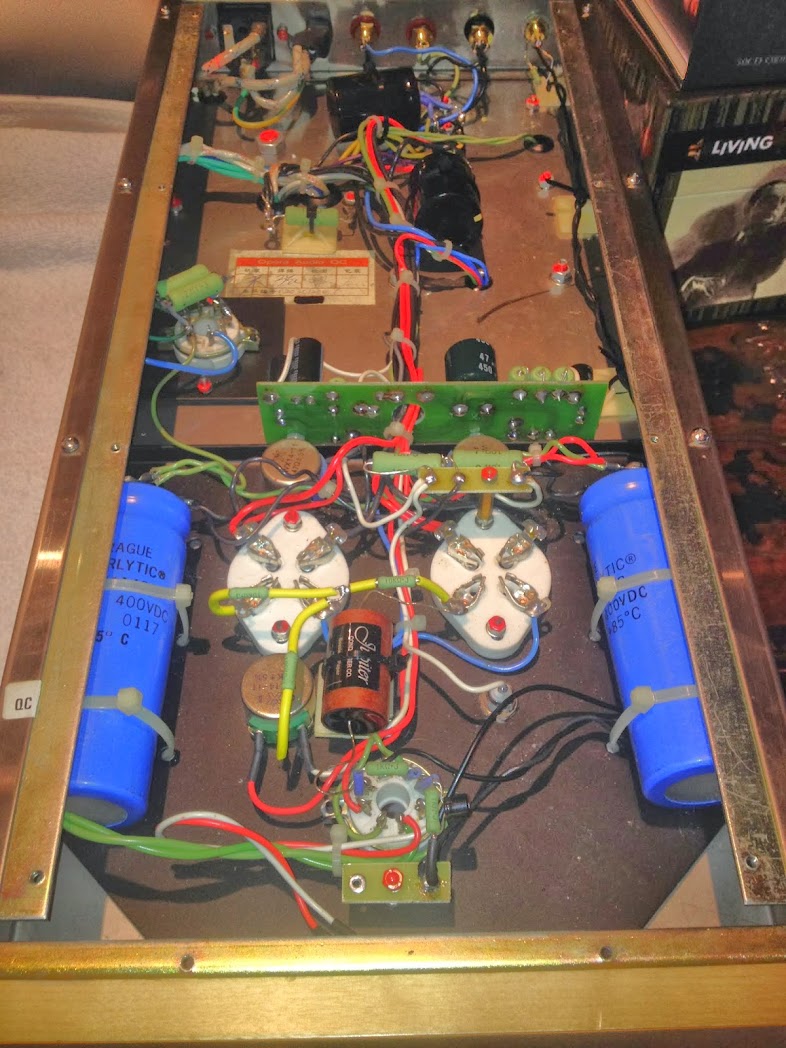

Viper gtr-10 escribió:Bueno, bueno, pues ya han llegado las etapitas y parecen que están mucho mejor de lo que parecía, os colgare unas fotos del interior pero parece que lo que merecía la pena cambiarle dentro ya se lo han hecho (el primer dueño era un gran "friki" de esto.
Asi que ahora lo que quiero es buscar unas 300B "decentes" sin arruinarme y unas 6SL7. La Verdier que escuche que me dejaron con las 300B tenían unas General Electric de las antiguas y sonaba muy bien pero la zona aguda y  grave flojeaba.
Asi que como de esto no tengo mucha idea...
¿que modelos compro y donde compro?
No me gusta que me endulcen el sonido y cuando mas detalle mejor.
¿me podeis ayudar?
Gracias de nuevo

MONOLITO escribió:Hola Viper,
por lo que veo creo que has comprado esa etapa para cacharrear. Antes de hacerle nada creo que deberías escucharla tranquilamente y después de un tiempo contar tus impresiones. Las fotos también son imprescindibles.

Saludos.

YING escribió:

Konstantin escribió:

Viper gtr-10 escribió:Bueno, bueno, pues ya han llegado las etapitas y parecen que están mucho mejor de lo que parecía, os colgare unas fotos del interior pero parece que lo que merecía la pena cambiarle dentro ya se lo han hecho (el primer dueño era un gran "friki" de esto.
Asi que ahora lo que quiero es buscar unas 300B "decentes" sin arruinarme y unas 6SL7. La Verdier que escuche que me dejaron con las 300B tenían unas General Electric de las antiguas y sonaba muy bien pero la zona aguda y  grave flojeaba.
Asi que como de esto no tengo mucha idea...
¿que modelos compro y donde compro?
No me gusta que me endulcen el sonido y cuando mas detalle mejor.
¿me podeis ayudar?
Gracias de nuevo

Un cuartero de 300B necesitas.Las posibilidades son:
-Rusas :Genalex Godl Lion,Electroharmonix
-JJTesla
-China:Shuguang
-China:PSVANE
-Republica Checa:Emissionlabas,KR Audio
Dependiendo lo que puedes gastar(que por cuatro valvulas 300B no sera poco  ) podemos elegir unas de estas.Las checas salen unos 400Euros la pareja.Las PSVANE pueden salir entre 150 y 400 USD la pareja dependiendo del grado que quieres.
