Medir sala de estar no dedicada

Buenas tardes.
Me he decidido a "arreglar" la acústica de mi sala de estar no dedicada pero no se por donde empezar.
He comprado un Behringer ECM 800 una tarjeta 804 EMC e instalado Rew v5.1
Voy leyendo el help de Rew y trato de localizar algun post pero no me aclaro mucho.
Quizás alguno sepáis de algún manual muy básico o haya por aquí algún experto que me pueda echar una mano para empezar.
Gracias

Por qué no miras algún tutorial en youtube? Por ejemplo este:


Luego, si tienes dudas concretas puedes preguntar aquí y se te contestará.

Hola Nicky314.
Ya había visto ese tutorial y otro de produce audio.
He realizado algunas medidas, pero no se como comprobar si son válidas.
¿he de realizar las medidas a los dos altavoces a la vez? En este caso oigo los barridos de rew se oyen  por los altavoces.
¿he de realizar la medida de un altavoz y luego del otro anulando con el balance del ampi uno de los dos? en este caso no oigo los barridos por ningun altavoz y ya no se si lo hago bien

Dedicale un poco de tiempo y verás como vas avanzando.
Contestando a tu pregunta, se recomienda hacer las medidas con un solo altavoz. Primero uno y despues el otro.
No sé por qué usando el balance no oyes por uno solo de los altavoces pero, en cualquier caso, desde el propio REW puedes elegir por cual altavoz sale ( R = derecho, L = izquierdo, R+L = por los dos).

mi panel make a measurement no es como el tuyo era asio y lo he cambiado a java. Me parece que el panel que me has mandado y otros que veo en otros hilos son poniendo la tarjeta en java y asi lo veo mejor.
Estoy reempezando con el help de reew, creo que he calibrado bien la tarjeta pero no me sale bien el check level ni el spl meter.¿podría de algun modo copiar los paneles que me salen para enseñartelos como tu me lo has enseñado a mi?
como puedo enviarte un jpg de la calibracion de la tarjeta?

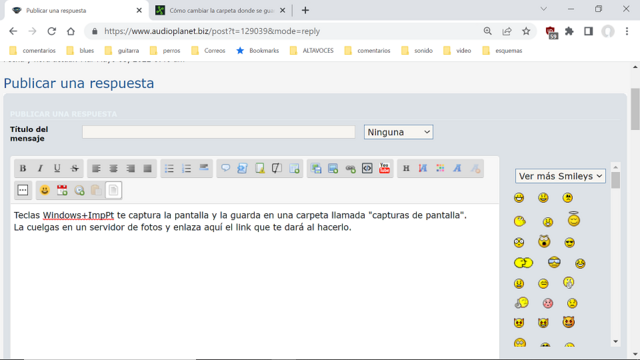

Teclas Windows+ImpPt te captura la pantalla y la guarda en una carpeta llamada "capturas de pantalla".
La subes a un servidor de fotos y enlaza aquí el link que te dará al hacerlo.



Saludos

Muchas gracias Galena. A ver si me sale

https://ibb.co/T42X2dv

Pues parece que he enviado una imagen de una calibración de prueba que hice anoche

https://ibb.co/LtxqpMR
Hola amigos.
Esta calibracion seria valida?

Que altavoces estás utilizando???
Que equipo, además del micro

Que altavoces estás utilizando???
Que equipo, además del micro

Hola Sergica Unos altavoces Spendor sp1/2e sobre unos soportes de hierro de 45 centímetros.
La tarjeta es una Behringer UMC 204HD.
Has hecho tu mediciones? quiero ver si aprendo

https://ibb.co/w4wmkBc
A ver esto

Cómo buen novato yo tmb...me identifico contigo...y en lo que llegue aquí estamos
Esa última gráfica que adjuntas ..bajo el dibujo de la cámara de fotos (captura de imagen) hay un eje que pone db...debe aumentar su zoom hasta que los saltos sean de solo 5 db...
Lo del equipo lo preguntaba por si quizás usabas subwoofer u otra configuración. Así que sabemos que tienes un stereo puro

https://ibb.co/qmWFqbj
No te entiendo

Hola:

Antes de medir tienes que habituarte a la interfaz de REW, ver cada pestaña, ver que tiene unas barras de desplazamiento a la izquierda y debajo de la gráfica donde puedes moverlas para centrar la vista de la medición. Si pasas el ratón por la esquina inferior derecha te salen dos botones y uno de ellos indica 20-20000. Si lo pulsas te centra la medida en ese rango de frecuencias. Luego con la barra vertical la mueves para que centre el nivel spl y puedas ver la medición.

También tiene una caja de controles que se abren pulsando sobre el icono de la ruedecilla arriba a la derecha de la gráfica. Trastea con todas las pestañas para ver qué se puede hacer con cada una de ellas.

En un principio, tu interfaz Behringer es lo suficientemente plana y decente para medir sin preocupaciones. No hace falta que la calibres. Pero si aprendes a hacerlo correctamente, mejor. Sigue las instrucciones de REW o algún tutorial en inglés con subtítulos y lo puedes conseguir.

Además puedes usar como salida otra interfaz o salida de tu pc y no usar la Behringer para sonar, solo para medir con la entrada de micrófono. Es decir, por ejemplo, yo salgo por la salida digital de mi placa base y entro por la interfaz Behringer.

Sobre la captura que te ha puesto arriba Nicky314 haz estos cambios: Arriba a la derecha en el desplegable Timing selecciona "use acoustic timing reference", esto hace que al medir, suene un pequeño sweep por un canal y luego el sweep de medición. Sirve para poder ajustar el delay entre ambas cajas (que deben estar escrupulosamente situadas en la sala a idénticas medidas del micro)

Esto hace que abajo te salga una nueva casilla que indica Ref Output, ahí selecciona por ejemplo el canal R y no lo toques mientras mides. Procura siempre dejar como referencia el mismo canal cada vez que midas.

En la casilla de arriba de Output vas seleccionando un canal u otro para medirlos.

Y luego una vez midas y sepas ajustar la pantalla para ver lo que mides, sigue poniendo tus dudas, después de ver algún tutorial obviamente.

En la pestaña SPL & Phase, por lo pronto puedes dejar activa solo la propia medición, desmarca el resto, pues para empezar a aprender no te va a aportar mucho. Si acaso deja la de Phase.

En la pestaña All SPL puedes ver todas las mediciones juntas y marcar solo aquellas que te interese mirar para, por ejemplo, ver si están al mismo nivel, las diferencias entre canales, poner un suavizado (procura usar el suavizado VARiable, que es suficiente para ver la respuesta tanto en graves como en medios agudos de cualquier caja), etc.

En la pestaña Impulse tienes que mirar el impulso de cada medición y hay que conseguir que los picos iniciales de cada canal coincidan en el tiempo. Si no coinciden quiere decir que una de las cajas está a más o menos distancia del micrófono y hay que procurar moverlas (o mover el micro) para que coincidan casi exactamente.

Con esto ya tienes para entretenerte un buen tiempo haciendo mediciones. El sweep va a ser durante un tiempo tu música preferida.

Saludos.

Soundmuller...esto es lo quería decir yo. Pero en simplificado....jajajaj...es broma

Bueno.
https://ibb.co/LtxqpMR
Pregunto si esta calibración de tarjeta podría darla por definitiva
Siguiendo el Rewhelp he hecho el check level y creo que está bien
Ahora del mismo modo voy a hacer el calibrating SPL a ver si me sale sin ayuda
Soundmuller: Lo que me dices de las mediciones y tal lo acometo en un poquito

Pues creo que no está bien.

Te dejo la calibración de mi Behringer UMC404HD a 48 KHz, con los límites de la gráfica casi iguales a los que pones tu.




Por arriba no ha hecho bien la calibración, la tarjeta se muere en 7200 Hz

Revisa el proceso, pero como digo, no le des excesiva importancia, tu tarjeta es la hermana pequeña a la mía, con solo 2 canales en lugar de 4 y ya ves que la mía es lo normal en este tipo de interfaces.

Saludos

No me sale como la tuya. Tiene una chepa muy rara. Asi vale?

A tí te sale una curva muy sicodélica nrg, por algo se empieza.
Ahora mira la escala que tienes debajo de la curva, y donde comienza la curva y donde acaba. Es el margen de frecuencias que abarcan esa curva, desde 30 Hz hasta 3 Khz, ¿es eso lo que querías medir?

Si esa medición fuese correcta te está diciendo que el sonido va aumentando con la frecuencia, desde 30 Hz hasta 300 Hz y a partir de ahí cae hasta los 3 Khz, estoy imaginando ese sonido a algo parecido a una emisora de radio en AM en una radio de válvulas.

Las curvas suelen ser más rectas, mira la de arriba que cae muy cerca de los 20 Khz.

Un saludo

A tí te sale una curva muy sicodélica nrg, por algo se empieza.

Hola Galena. Es la calibración de mi tarjeta siguiendo las instrucciones de Rew help y la comparaba con la de arriba de fondo negro que es la calibración de la tarjeta de Soundmuller, como ves nuestras curvas "la de abajo" son muy distintas y no entiendo lo que pasa.
De jovencito era yeye...

Hay algo que haces mal o algo tienes en la configuración de REW que hace que salga esa medida que no parece correcta.

Te explico como lo hago yo y te dejo captura de la pantalla de calibración y de la conexión.

Conectas la interfaz por usb, y le quitas le micrófono. Conectas un cable TRS desde la salida trasera 2 a la entrada delantera 2, según este esquema.



Ahora le das al botón de Calibrate Soundcard en la pantalla de preferencias. Luego dos veces Next y deja tu pantalla igual que esta que te adjunto. Obviamente selecciona tu UMC y en entradas y salidas las dejas en canal R, tal y como muestro.



Ahora mueve la perilla de la interfaz gain 2 para que se equilibre en esos -12 dBFs que ves arriba aproximadamente. Cuando lo logres pulsa dos veces Next y comienza la calibración. La pantalla que me sale es esta.



Y el resultado es la captura que puse ayer. Cuando termine pulsas el botón Make cal File de las preferencias y la nombras de alguna manera que la identifiques bien (UMC202HD 48KHz por ejemplo).

Puedes hacer una calibración para cada Sample Rate soportado por la tarjeta (44.1, 48, 96 y 192 KHz) y las guardas en alguna carpeta de tu sistema. Luego cuando haces mediciones, según el sample rate que escojas (yo suelo usar 48 KHz) REW escogerá la calibración adecuada automáticamente.

Prueba como te digo y si no te sale bien repasaremos la configuración de REW, pero ya es raro.

Saludos.

Por que el reference in me da 92 en vez de 84?

Ese valor no tiene importancia en esa pantalla, es algún nivel que se ha quedado marcado ahí de alguna medición anterior o similar.

Corrijo, es el nivel del canal 1, se controla con su perilla correspondiente en el interfaz. Pero como digo, en el proceso de calibración no tiene importancia, pues la señal entra y sale por el canal R en este caso, para medir la propia interfaz.

Saludos.
