Ayuda ajuste de bias

Buenas, voy a cambiar las válvulas de potencia del vieta a215 y quería saber cómo se ajusta el bias. He leído que lleva 2 potenciómetros para tal ajuste pero no sé dónde se ponen las pinzas del polimetro. Nunca he hecho esta operación y viendo los voltajes que maneja este ampli me da un poco de respeto. Gracias y un saludo

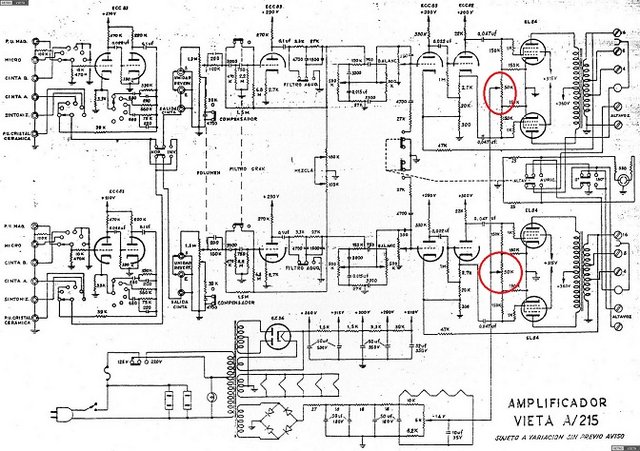

En el A-215 hay que retocar éstos potenciómetros para ajustar el bias



Y medir patas 2 (reja) y 3 (Catodo) de las EL84

Un saludo

Según he leído en el otro hilo la pata 2 (reja) sería para medir el voltaje y la 3 (cátodo) para el bias, no?
El potenciómetro de la izquierda sería para ajustar el voltaje y los otros dos para el bias.
Respecto al voltaje, tendría que medir las válvulas una a una y ajustar a -14 v cada una?
Última pregunta, leí en otro foro que es conveniente tener las válvulas a un 70% para que duren más y no forzarlas, de ser esto así cuál sería el ajuste adecuado del bias?
Perdonad tanta pregunta pero ahora mismo soy un mar de dudas

No es facil medir el bias en el A215, A217 y A225, ya que el catodo de cada EL84 esta a masa. La unica manera sin modificar nada es medir con el amplificador apagado y bien descargado, la impedancia ohmica en cada semi-bobinado de cada transformador de salida, anotarlo, luego con el amplificador encendido mediar la caida de tension en ese semi-bobinado (EXTREMADAMENTE PELIGROSO Y NADA ACONSEJABLE EXCEPTO PARA MUY EXPERIMENTADOS).

Mi propuesta, que es lo que yo hice hace ya anyos, intercalar una resistencia de 10 Ohm entre cada catodo y masa, y medir ahi el bias sin riesgo.

Tomo nota compañeros. Lo de las resistencias lo había leído en algún sitio. Sólo me falta saber a qué valor debo ajustar el bias

A 30-35 mA suele ser lo habitual.

Gracias izozaya. Compraré las resistencias y me pondré a ello. Se pueden dejar puestas o una vez ajustado las quito?

Si lo ajustas con una resistencia en el cátodo y luego la quitas el ajuste que has hecho no servirá para nada, la resistencia se deja puesta.
Y para medir deberás medir las dos patas de la resistencia con el tester configurado para milivoltios, si pones una resistencia de 10 Ω multiplica la medida por 10 y el resultado serán los ma. que conduce la válvula.
En la hoja de datos de la válvula indican 46 ma. para los push pull.

Un saludo

Gracias de nuevo Pepe.

Galena, estos Vieta trabajan con una tension de anodo muchas veces por encima de los 300V (practicamente todos los que he tenido trabajaban a 325V), por eso es mejor polarizar las EL84 a 35 mA. Es la unica manera de sacar 17 W de un push pull de EL84.

Yo no te lo discuto izozaya, al contrario y voy tomando nota de todos estos detalles, te pueden venir bien en algún momento. Si con 35 ma. es como deben funcionar con esa tensión de placas no hay más que hablar y me apunto el dato.

Lo que me ha sorprendido es la advertencia que hiciste acerca de medir la reja-masa, yo lo he hecho muchas veces y nunca me ha sucedido nada, no ha saltado nunca ningún chispazo. Es más, con las radios es lo primero que hago para ver si la lámpara oscila, mirar si tienen la tensión negativa.

Un saludo

Por supuesto. Yo hacia referencia a medir la impedancia y tension entre la toma central del primario del transformador de salida, y cada una de las placas de las EL84.
Lo de medir en reja-masa creo que no lo apunte yo.

Gracias de nuevo, el tema del bias ya lo tengo claro. Si me lo permitis solo me queda saber el ajuste del voltaje a -14 v. Donde tendría que medir?

Realmente el pote de los -14v es el que ajusta el bias. Los otros dos son para balancear las parejas de válvulas y que quede con la misma corriente cada válvula de la pareja. Los -14v los puedes medir en la propia salida del potenciómetro, o ajustar como te dicen en las mismas resistencias de cátodo a la corriente adecuada.

Gracias psychoart

El voltaje, los -14 voltios es la tensión que hay entre reja y cátodo Ubaldo.
El cátodo emite los electrones, y el voltaje de la reja es la llave de paso que deja pasar más o menos electrones según sea más o menos negativa. Cuanto más negativa sea la reja menos electrones pasan y puede hasta frenarlos todos.
Si la vas haciendo menos negativa irán pasando cada vez más electrones, y el ampli sonará mejor pero se agotará mucho antes. Y si te pasas y le dejas poco voltaje negativo, poco freno, entonces la placa se te pone roja cereza.

Yo sé de una persona que le ajusta así el bias, pone la placa roja, le quita un poco hasta que se apague y listo.

Un saludo

Buenas de nuevo, ya he ajustado el voltaje a -14 v. Tengo localizadas unas resistencias (amarilla, amarilla, negra y gris) de 44 ohm que no salen en el esquema y creo que se pusieron para ajustar las valvulas. Esas resistencias estan conectadas a un cable marron que sale del catodo (3 patilla) de cada valvula y de ahi a tierra. De ese mismo cable sale otra resistencia de 150 k que va al potenciometro para ajustar la valvula. Bien, pues estoy midiendo en cada lado de la resistencia y no me da valor. Ampli encendido, volumen a 0 y nada. He probado con 2 polimetros y nada.
Creo que está todo bien pero algo se me escapa

Bueno, he conseguido ajustar a 35 ma y -14,8 v. Tengo una tensión en la válvula (patilla 7) de 347 V

He recibido la válvula rectificadora GZ34 nueva ya que llevaba una 5u4c . Midiendo de nuevo para conseguir los 35 ma tengo que poner el bias a -16v y tengo una tensión en la patilla 7 de 370 v. Si ajusto bias a -14 v se me dispara por encima de 40 ma

Lo más ajustado que puedo ponerlo es -14'8 v, 40 ma y 360 v en la patilla 7

Hola, en mi Vieta A-225 la tensión de bias anda sobre los -13,6v para unos 32mA de corriente de cátodo.
¿Qué válvulas de potencia has montado?

Hola, las el84 JJ electronic. Nuevas
Las resistencias de cátodo de 44 ohm que mencionaba anteriormente son de 1 ohm. Se pusieron para emparejarlas

Ok, gracias por la info.
Yo he puesto unas 6p14p-ev, las el84 rusas, y también muy bien.

Hola, las el84 JJ electronic. Nuevas
Las resistencias de cátodo de 44 ohm que mencionaba anteriormente son de 1 ohm. Se pusieron para emparejarlas

Ubaldo, más que para emparejarlas esa resistencia es para medir la corriente de la válvula. Al ser de 1 Ohm. no hay ni que hacer ningún cálculo, los milivoltios que dé esa resistencia al medir entre sus dos patas equivaldrán a los miliamperios que circulan por la válvula.

Si en lugar de ser de 1 Ohm fuese de cualquier otro valor entonces si sería necesario utilizar la fórmula de la Ley de Ohm para calcular la corriente de la lámpara, la fórmula entonces sería I=V/R, dividir el voltaje de la placa por el valor de la resistencia de cátodo.

Y al lío que entre todos lo sabemos todo.

Un saludo

La Ley de Ohm, esto es lo primero que debemos aprender todos los aficionados a las válvulas.
Nos hará falta



No es muy complicada. LEY DE OHM

Saludos
