RECICLAJE DE ALTA FIDELIDAD

Página 1 de 2. 1, 2  Siguiente

Ir abajo

RECICLAJE DE ALTA FIDELIDAD Empty RECICLAJE DE ALTA FIDELIDAD

Mensaje  mantis el Lun 6 Dic 2010 - 18:50

Hola amig@s. No se si este post va aquí pero hay lo dejo.

He creado un equipo que para mi de alta fidelidad, os animo ha realizar este tipo de trabajos, pues si salen bien como en este caso os sentiréis muy realizados. La "chapuza" es la siguiente y los materiales utilizados los siguientes.

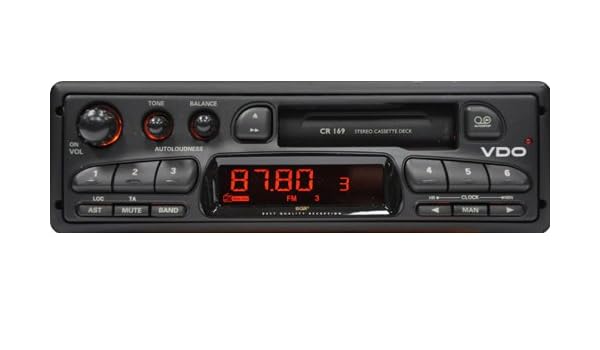

* Una radio de coche: VDO CR169. 4 salidas de 40 W.
RECICLAJE DE ALTA FIDELIDAD 41-m39XiGML._SR600%2C315_PIWhiteStrip%2CBottomLeft%2C0%2C35_SCLZZZZZZZ_
* 3 altavoces AIWA. Los tres 40 W y 8 ohmios.
           2 x SX-R277
           y uno SX-C607.
RECICLAJE DE ALTA FIDELIDAD Reproduktory-aiwa-sx-c607-a-sx-r277_0
* Dos altavoces del equipo anterior.
* Cable a discreción.
* Canaleta para disimular los cables o en mi caso unas cantoneras de plástico correctamente colocadas.
* Pintura blanca para interiores.
* Un adaptador a cassette de MP3/CD.
RECICLAJE DE ALTA FIDELIDAD RBVaEVeQQV-Aac8MAAGoxALuhs8166

El trabajo comenzó porque el equipo de música que tenia se ma había estropeado y como estoy en el paro pensé, tengo una radio de coche con cassette en buen estado, estos altavoces que me regalo un amigo mas los míos, cantoneras para disimular la instalación de los cables, pintura blanca, conectores tipo jack macho/hembra, todo esto gratis. Lo único que he comprado a sido el adaptador a cassette (8€), para poder conectarme con el PC o el reproductor de MP3.

Lo primero fue pensar como ubicar los altavoces, después de realizar algunas pruebas decidí poner los dos AIWA SX-R277 a cada lado del cuarto en la parte delantera, es decir en donde tengo el PC. El altavoz SX-C607 en el centro de la habitación y los que recicle detrás ha ambos lados.

Después con uno conectores jack hembra que tenia de un ordenador antiguo realice las conexiones para conectar los altavoces, y en las salidas de la radio unos machos, así ya tenia utilizadas dos de las cuatro salidas de la radio. Una salida la utilice para el altavoz central, y de la última salida la misma señal la utilice para los altavoces traseros.


Ahora solo faltaba pasar los cables por la habitación. Tenía unas cantoneras y con ellas fabrique una especie de canaleta por la que iría el cable de la instalación.


Por ultimo tenia que solucionar algún problema que surgió, como era que el motor del radiocassette se acoplaba a la señal de audio, para ello mediante un switch conseguí que cuando quiera, parar el motor del cassette. De esta manera se escucha de fabula, y cuando quiero oír alguno de los cassettes antiguos que tengo por hay pues el switch en on y ya esta. La antena que le he puesto la saque de una TV antigua que tenía y con cable coaxial apantalle la señal, pues si no, cuando enciendes el PC o cualquier electrodoméstico se acoplan señales indeseadas.

Como la radio es antigua tiene un reproductor de cassette, y con el adaptador consigo escuchar todo tipo de música en cualquier formato, WMA, MP3, cinta de cassette,CD...El resultado ha sido estupendo. La imagenes son de bastante mala calidad.


Última edición por mantis el Miér 18 Sep 2019 - 10:19, editado 2 veces
