Pre Ampli Audio, Portable

Mensaje  mantis el Sáb 31 Ene 2015 - 16:02

Este es el ultimo invento de mi cosecha.

Material.

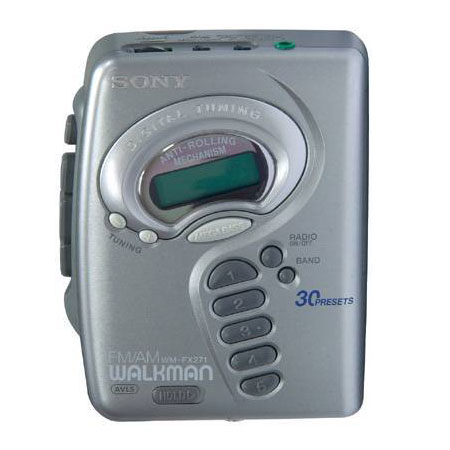

* Un Walkman Sony Cassette Player WM-FX271

* Un adaptador de cassette a MP3/CD, Belkin

* La funda protectora de un cassette TDK

* Cable termoretractil

* Bateria movil Sagem my V-55

* Mini pulsador DPDT

* Diodo 1N4148

* Tira adhesiva de aluminio.


Trabajo realizado:
Utilizar el adaptador de cassette MP3 junto al reproductor de cassettes del Walkman para amplificar cualquier señal auxiliar audio, ya sea de smartphone, auto radio etc...

Pasos realizados:
Abrir el walkman, desatornillar la PCB y el mecanismo (cabezal) de reproduccion de cassettes.
Hay que mirar que este tiene una especie de switch que al pulsar "PLAY" en el Walkman se activa, yo para mantener siempre activo este switch he utilizado "cable termoretractil" que al calentar disminuye de tamaño y mantiene el mismo pulsado.
Desatornilar el adaptador MP3/CD y realizar los mismos pasos, sacar el cabezal y circuiteria...

1º Paso.
Coger la cajita del cassette TDK, ahora es momento de "Bricomania".
El Walkman tiene un potenciometro de Volumen, y dos switchs, uno para "Metal/Cromo" que era para distinguir entre un tipo de cassettes que existian y otros de otro material... No recuerdo. Y el otro switch es para el "Balance" de sonido. Ademas el Walkman posee un pulsador de "Super Bass" en el frontal, todo esto hay que tomarlo en cuenta pues tenemos que meter la PCB junto con estos componentes que os he dicho dentro de la caja de cassettees TDK. Para ello maña, ingenio y en mi caso he utilizado el soldador para realizar las formas, los recortes en el plastico.

2º paso.
Unir los cabezales, de manera que los canales "Izquierdo/Derecho" esten bien separados, y no se escuchen ruidos indeseados como, zumbidos etc... Los zumbidos pueden ser causados por bajas frecuencias, "White Noise" que es ese zumbido caracteristico que se encuentra en la grabaciones antiguas, etc...

3º paso
Una vez conseguimos meter la PCB en la cajita, tenemos que colocar los cabezales tb dentro de la misma. Hay espacio suficiente.
Si hemos pensado bien y actuado correctamente seremos capaces de cerrar la caja TDK. El cabezal del Walkman va a la PCB y el otro esta conectado a un jack stereo macho de 3.5mm.
¿Pero y la alimentacion?

El Walkman trabaja con 2 pilas AA de 1.5V cada una. Estas no entran en la caja. Despues de un intento fallido con una pila de boton de 3V (no tiene suficiente capacidad, potencia), se me ocurrio poner la bateria de un antiguo movil. Esto funciona perfectamente. En principio las baterias de movil son de 3.7V demasiado, pero si ponemos un Diodo en seria atenuamos la tension a 3V. Aqui el esquema.

Esta bateria entra bien dentro de la caja TDK,  justo pero entra. Otra posibilidad es usar pilas AAA de 1.5V, son caras y supongo que las recargables mas, pero hay una solucion  barata, las pilas de 9V dentro llevan 6 pilas AAA de 1.5V. Si sueltas una de esas pilas tienes para tres veces...


Pero sin duda la mejor opcion es la bateria pues es recargable...
Y ya esta. Para que no se vea toda la maraña de cables y chapuza que hemos hecho le pongo unas tiras adhesivas de aluminio en todo el contorno de la caja, que ademas de decorar hace de pantalla contra ruidos externos (Conectado a masa). Y asi es como queda.




Última edición por mantis el Sáb 31 Ene 2015 - 17:26, editado 4 veces

mantis
Novat@
Novat@

Cantidad de envíos : 49
Localización : aginaga-usurbil
Fecha de inscripción : 24/11/2010

Volver arriba Ir abajo

Re: Pre Ampli Audio, Portable

Mensaje  mantis el Sáb 31 Ene 2015 - 17:15

En esas fotos tenia conectado el preampli a mi PC y de la salida del Walkman "Pre ampli" a los cascos.
Para ser honestos, se escuchaba de cine. Conectado al smartphone tb, pero si que se escuchaba ese "White Noise" que he comentado antes, aunque solo se nota entre cancion y cancion y tampoco es mucho el zumbido. Para evitar esto creo que se puede hacer o comprar un filtro "Pasa Altos".

Cuando la bateria se gasta, se abre le caja y se recarga.

Es una forma barata de pre amplificar una señal audio... Y agudizas el ingenio

Saludos...

mantis
Novat@
Novat@

Cantidad de envíos : 49
Localización : aginaga-usurbil
Fecha de inscripción : 24/11/2010

Volver arriba Ir abajo

Re: Pre Ampli Audio, Portable

Mensaje  mantis el Sáb 31 Ene 2015 - 17:33

Perdonadme.
Seguro que este post seria mejor en "Planeta analogico" o "Planeta Amplificacion". Si quereis lo borrais o lo borro (que no se como) y lo pongo en el sitio adecuado.
Si me ayudais a borrarlo...
Saludos
