Nuevo previo de phono - Página 2 Empty Re: Nuevo previo de phono

Mensaje  adiaz Miér 28 Mar 2018 - 0:28

Tuco escribió:Pues a mi ni siquiera el chasis me parece guarrindongo. Se ven modelos comerciales de esa pinta y nada baratos.

Gracias Tuco. Suena mucho mejor que pinta tiene. Laughing
adiaz
adiaz

Cantidad de envíos : 913
Localización : Ciudad Real
Fecha de inscripción : 10/11/2015

Volver arriba Ir abajo

Nuevo previo de phono - Página 2 Empty Re: Nuevo previo de phono

Mensaje  Peret Vie 30 Mar 2018 - 11:06

Adjunto enlace del previo phono

https://www.dropbox.com/s/u1vooxohjn9534u/Previo%20phono.pdf?dl=0
https://www.dropbox.com/s/oac52l1ioumdgps/graficas%20previo%20phono%20MM.pdf?dl=0

Peret

Cantidad de envíos : 402
Localización : Badalona
Fecha de inscripción : 25/08/2015

Volver arriba Ir abajo

Nuevo previo de phono - Página 2 Empty Re: Nuevo previo de phono

Mensaje  Peret Vie 30 Mar 2018 - 11:14

Forma parte de un proyecto que estoy haciendo que consta de un amplificador clase A tipo Zen de 40 W, un preamplificador de linea con controles de tono , volumen y balance activos, fuente de alimentación, previo de phono, conmutación de entradas con reles y salida a altavoz controlada por relé temporizado
De momento tengo todas las placas construidas y probadas, ahora solo falta montarlo al chasis y alambrarlo

Peret

Cantidad de envíos : 402
Localización : Badalona
Fecha de inscripción : 25/08/2015

Volver arriba Ir abajo

Nuevo previo de phono - Página 2 Empty Re: Nuevo previo de phono

Mensaje  adiaz Sáb 31 Mar 2018 - 14:55

Bonito y gran proyecto, digno de que nos deleites con su propio hilo/tema.
adiaz
adiaz

Cantidad de envíos : 913
Localización : Ciudad Real
Fecha de inscripción : 10/11/2015

Volver arriba Ir abajo

Nuevo previo de phono - Página 2 Empty Re: Nuevo previo de phono

Mensaje  hego Sáb 31 Mar 2018 - 15:31

Si, Peret un tema aparte y así seguimos tu proyecto con deleite.

Adiaz, cuentanos los detallitos que puedas de tu criatura.

Salud y buena Pascua
hego
hego

Cantidad de envíos : 2522
Localización : Desde la Terraferma pitufera
Fecha de inscripción : 25/06/2013

Volver arriba Ir abajo

Nuevo previo de phono - Página 2 Empty Re: Nuevo previo de phono

Mensaje  adiaz Sáb 31 Mar 2018 - 19:19

Pues que suena genial, hasta mi vieja capsula "patatera" a cobrado vida!. La primera vez que lo probé el cambio fue abismal, ya me acostumbrado pero esa sensación primera fue lo que me animo mucho. Queda poco que contar, solo que ya estoy decidiendo una caja mas elegante y moderna, un trafo de ultra bajo ruido, algunas cosillas para refinar un poco mas y para albergar el proyecto como se merece.

Al final después de mucho pensar le voy a colocar unos selectores para ajustes de ganancia, resistencia y capacitancia en el panel frontal. Esto creo que va ser crucial porque de esta manera se podrá ajustar a cualquier capsula del mercado de manera sencilla y rápida. Creo que a la mayoría de los vinileros les gusta "cacharrear" con distintas capsulas y nada mejor que contar con unos sencillos ajustes en el panel frontal, nada de micro-switch incomodos escondidos en el panel trasero, o el interior del aparato o en la parte de abajo de la caja, encarecerá el coste pero creo que merece la pena. Los selectores van a ser unos de la marca C&K con los contactos en "oro" para mayor calidad y precisión de la señal de audio, también van a ser tipo "shorting" para mejor salto y menor ruido de selección, aunque lo suyo es hacer los ajustes con el previo apagado, pero a lo mejor se puede hacer encendido sin problema, ya probare.

Quiero dejarlo con 6 niveles de ganancia 3 para MM (40, 42 y 44dB) y 3 para MC (58, 60 y 62dB), luego 6 niveles de carga capacitiva (22, 47, 100, 250, 500 y 1000pF) y otros seis niveles de carga resistiva (100, 220, 470, 1K 10K y 47K) con esto creo que se cubre cualquier capsula existente del mercado. El que la capsula se ajuste bien su carga en la entrada para mi es de vital importancia, así que tenia que hacerlo, bien asi o bien con micro-switch como otros lo hacen.

También estoy buscando serigrafia láser sobre aluminio que no me cueste un riñón... o si hay manera de hacerlo mas o menos profesional en casa (tengo planos de todo en DXF o DWG) también tengo maquina CNC casera hecha por mi, pero el laser necesario para grabar aluminio cuesta una pasta, a lo mejor imprimiendo también se puede hacer, los mecanizados los puedo hacer en casa y los PCB ya tengo sitios que están muy bien de precio.

Una foto del pcb del trafo definitivo:

Nuevo previo de phono - Página 2 Trafo_10]

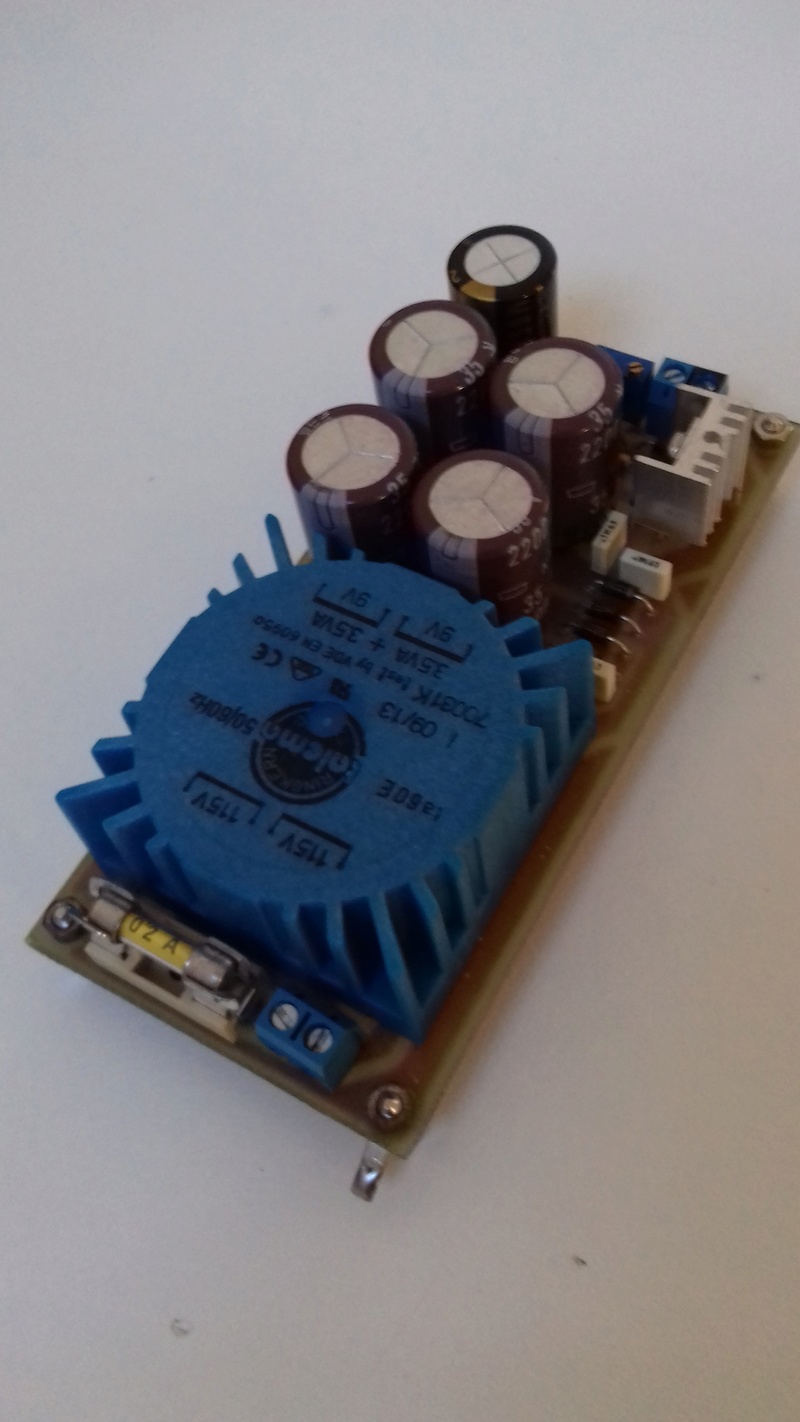

Este tipo de trafo ya los he utilizado en otros proyectos y van de lujo en sitios delicados con el ruido magnético. Son trafos de precisión que no hacen nada de ruido y tiene muy poca radiación magnética, son una maravilla, aquí montado en otra fuente que hice para otro previo de clase A mas sensible todavía y funcionaba de la leche:

Nuevo previo de phono - Página 2 20180310
