Sustituta para 6J1

Mensaje  fguinaldo el Dom Nov 26 2017, 12:52

Alo para los GURUS de las válvulas quisiera saber la sustituta de 6J1 pero la que de el sonido más
dulce del mundo mundial y que se pueda encontrar.:
avatar
fguinaldo

Cantidad de envíos : 1238
Localización : Barna
Fecha de inscripción : 22/10/2013

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  manologsxr600 el Dom Nov 26 2017, 15:06

Bueno, yo no soy guru, pero te puedo decir que la 6J1 es un pentodo de 7 pines, que es igual a la EF95 o 6AK5.
Aqui lo tienes
https://www.amazon.com/Riverstone-Audio-Fully-Tested-Amplifier-Electron/dp/B01BFJDTW0

Es bastante facil de encontrar y no es cara.
¿Cual es la mas dulce? pues ahi, si que no se decirte.
yo cambie las chinas originales de un Streacom TL1 por unas NOS Sylvania. Y van bastante bien.
https://www.ebay.es/itm/2-X-EF95-TUBE-SYLVANIA-BRAND-MATCHED-PAIR-NOS-NIB-CRYOTREATED-CH11V45F80615-/381288408158
http://www.streacom.com/products/tl1-tube-amplifier/
avatar
manologsxr600

Cantidad de envíos : 53
Localización : Valencia
Fecha de inscripción : 14/08/2017

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  Celsius el Dom Nov 26 2017, 15:15

fguinaldo escribió:Alo para los GURUS de las válvulas quisiera saber la sustituta de 6J1 pero la que de el sonido más
dulce del mundo mundial y que se pueda encontrar.:
Hola fguinaldo tengo dos juegos de las 6ak5, que montaba en el Yaqin 34 con muy poco uso, unas japonesas y otras americanas. si te interesan me lo dices, barato barato
avatar
Celsius

Cantidad de envíos : 1849
Localización : Madrid
Fecha de inscripción : 30/07/2010

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  fguinaldo el Dom Nov 26 2017, 21:26

Oks he comprado un previo con control de tonos para cacharrear cuando llegue ya os digo algo.
Gracias.
avatar
fguinaldo

Cantidad de envíos : 1238
Localización : Barna
Fecha de inscripción : 22/10/2013

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  MERIDIAN el Dom Nov 26 2017, 21:31

fguinaldo escribió:Oks he comprado un previo con control de tonos para cacharrear cuando llegue ya os digo algo.
Gracias.

Este Black Friday.... te va a matar !!!!!,!
avatar
MERIDIAN

Cantidad de envíos : 1933
Edad : 54
Localización : Pineda de Mar ( Barcelona)
Fecha de inscripción : 12/02/2012

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  fguinaldo el Dom Nov 26 2017, 21:34

Celsius escribió:
fguinaldo escribió:Alo para los GURUS de las válvulas quisiera saber la sustituta de 6J1 pero la que de el sonido más
dulce del mundo mundial y que se pueda encontrar.:
Hola  fguinaldo tengo dos juegos de las 6ak5, que montaba en el Yaqin 34 con muy poco uso, unas japonesas y otras americanas. si te interesan me lo dices, barato barato

Por cierto esas mega etapas que has fabricado, construido deben sonar como los dioses Saint Saint
avatar
fguinaldo

Cantidad de envíos : 1238
Localización : Barna
Fecha de inscripción : 22/10/2013

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  fguinaldo el Dom Nov 26 2017, 21:35

MERIDIAN escribió:
fguinaldo escribió:Oks he comprado un previo con control de tonos para cacharrear cuando llegue ya os digo algo.
Gracias.

Este Black Friday.... te va a matar !!!!!,!

Nooo ya sabes con las ganas de lo que me he quedado con probar. Sad Sad
avatar
fguinaldo

Cantidad de envíos : 1238
Localización : Barna
Fecha de inscripción : 22/10/2013

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  fguinaldo el Dom Ene 21 2018, 16:02

Bueno pues este es previo que compre para cacharrear ya que tenía control de tonos que no lo he usado.
Este cacharrin a sido como el suavizante a la ropa para mi sistema.
Se a vuelto dulce suave claro pero sin molestar a los oídos, le cambie las valvulas chinas que traía por unas
Rusas que le compre a un Ucraniano por cuatro chavos. Tiene válvulas como para poner en marcha otra vez
la central de Chernóbil son unas 6Ak5 GOLDEN GRID VOSKHOD del año 1985.

Visto como lo hacen estas válvulas se podría fabricar un previo con componentes de alta calidad os pregunto
a los GURUS  de las válvulas.
O mejorar los componentes que trae de origen también he pensado en anular los potes de controles de tonos
por un valor de resistencias fijas buscar el punto medio del valor de potenciometro.

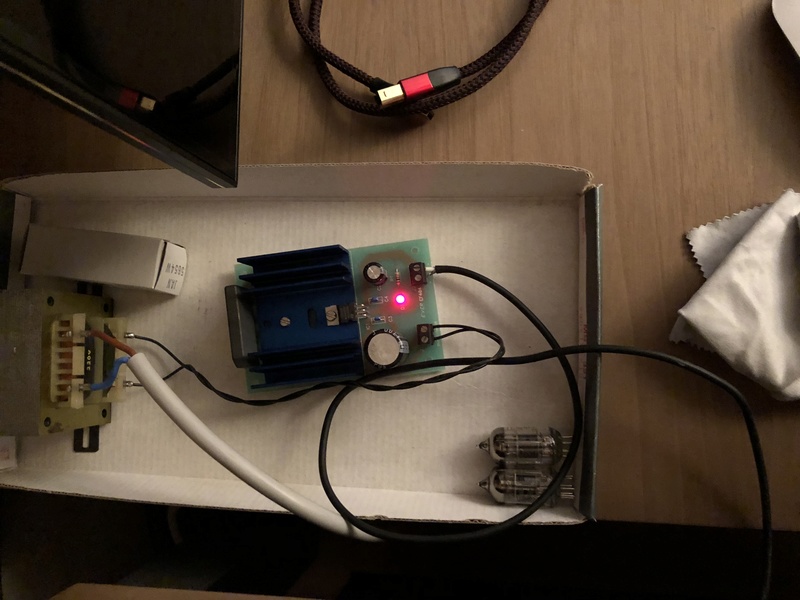

La fuente que trae de origen es una de enchufe de pared y la he sustituido por una que tenía lineal de mi época
de estudiante.






avatar
fguinaldo

Cantidad de envíos : 1238
Localización : Barna
Fecha de inscripción : 22/10/2013

Volver arriba Ir abajo

Alimentación previos con 6j1 chinos.

Mensaje  antoito el Mar Ene 23 2018, 12:03

Perdonad que entre en este post, pero tengo una pregunta sobre los previos chinos con 6J1.
fguinaldo, yo me compré el previo, como el tuyo, pero el más barato, también para cacharrear, el que no tiene control de tonos, para usarlo en una entrada directa que el amplificador posee.
Pero me asalta una duda, dados mis escasos conocimientos, que es la coincidencia de uno de los ramales de 12V. C.A. de la alimentación del previo chino, con la masa de la entrada y salida de señal. ¿Esto puede ser así?, ¿No meterá ruido en el amplificador, una parte de alterna en la masa general del previo?.
Gracias y perdonad el uso de vuestro post.

antoito

Cantidad de envíos : 24
Localización : córdoba-españa
Fecha de inscripción : 10/01/2018

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  fguinaldo el Mar Ene 23 2018, 18:42

antoito escribió:Perdonad que entre en este post, pero tengo una pregunta sobre los previos chinos con 6J1.
fguinaldo, yo me compré el previo, como el tuyo, pero el más barato, también para cacharrear, el que no tiene control de tonos, para usarlo en una entrada directa que el amplificador posee.
Pero me asalta una duda, dados mis escasos conocimientos, que es la coincidencia de uno de los ramales de 12V. C.A. de la alimentación del previo chino, con la masa de la entrada y salida de señal. ¿Esto puede ser así?, ¿No meterá ruido en el amplificador, una parte de alterna en la masa general del previo?.
Gracias y perdonad el uso de vuestro post.

Ese previo lo tengo pedido pero no llega dicen que es mejor que el mio. Pero se alimenta 12 VCC no con alterna.
avatar
fguinaldo

Cantidad de envíos : 1238
Localización : Barna
Fecha de inscripción : 22/10/2013

Volver arriba Ir abajo

Sustituta para la 6J1

Mensaje  antoito el Mar Ene 23 2018, 22:29

Fguinaldo, eso es lo que yo pensaba, por lo que aún no me he atrevido a meterle tensión.
Mira la foto de la placa y del esquema, en ambos se indica 12v. C.A.
Espero que lo recibas y lo compruebes, en todas las ventas y foros guiris hablan de que se alimente con C.A. ya que con C.C. no funciona.
Estos chinos que nos vuelven locos a los neófitos.


antoito

Cantidad de envíos : 24
Localización : córdoba-españa
Fecha de inscripción : 10/01/2018

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  Mistic0 el Miér Ene 24 2018, 00:07

Otro por aquí que ha encargado el previo chino, sin controles de tono.
Viene con su transformador ac/dc a 12 v, ya veremos si me toca buscarle una fuente AC/AC.


Por cierto, es probable que encargue 10 6J1P-EV Voskhod rusas, para sustituir las 6J1 chinas...y con la mitad me bastan;
si alguno se apunta a hacer la compra a medias lo arreglamos por MP (mas que por el precio, porque no les voy a dar utilidad)


Mistic0

Cantidad de envíos : 176
Localización : España
Fecha de inscripción : 06/01/2013

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  fguinaldo el Miér Ene 24 2018, 09:22

Oks perdón no me di cuenta por lo que veo lleva en
Placa unos diodos justo después del conector de
Alimentación serán los rectificadores a VCC.
avatar
fguinaldo

Cantidad de envíos : 1238
Localización : Barna
Fecha de inscripción : 22/10/2013

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  galena el Jue Ene 25 2018, 17:00

En el circuito os indica la alimentación, 12 voltios de alterna 500 ma. por circuito, como hay 2, un transformador de 12 voltios de alterna 1 amperio de intensidad o 12 vatios de potencia, es lo que necesita. La contínua ya la fabrica el.

Saludos





galena

Cantidad de envíos : 2624
Localización : Valencia
Fecha de inscripción : 06/08/2014

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  fguinaldo el Jue Ene 25 2018, 19:29

Alo el que yo he comprado el circuito es diferente. Y se alimenta 12 VDC.
avatar
fguinaldo

Cantidad de envíos : 1238
Localización : Barna
Fecha de inscripción : 22/10/2013

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  antoito el Sáb Ene 27 2018, 23:28

galena escribió:En el circuito os indica la alimentación, 12 voltios de alterna 500 ma. por circuito, como hay 2, un transformador de 12 voltios de alterna 1 amperio de intensidad o 12 vatios de potencia, es lo que necesita. La contínua ya la fabrica el.

Saludos


Mi duda no es que la continua la fabrique él, es que un ramal de la alterna es además masa o chasis del previo. O sea, que el chasis está unido a la alterna, ver parte izquierda del esquema. Esa es mi duda y no me atrevo a darle corriente junto a los demás componentes del equipo, ya que todos llevan la mismo masa.
Tampoco entiendo los previos baratos chinos, que se han puesto en el post, puedan funcionar con tan sólo 12V, continua o alterna, ya que no llevan circuitos dobladores de tensión.

antoito

Cantidad de envíos : 24
Localización : córdoba-españa
Fecha de inscripción : 10/01/2018

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  fguinaldo el Lun Ene 29 2018, 22:13


Bueno pues ya a llegado el nuevo previo ya esta en rodaje, la primera impresión de sonido los veo más brillante
usando las mismas válvulas que el otro vamos a dejarlo unos dias haber que pasa.
Me gustado que pote de volumen va a saltos de clic clic siendo rotatorio.

avatar
fguinaldo

Cantidad de envíos : 1238
Localización : Barna
Fecha de inscripción : 22/10/2013

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  adiaz el Lun Ene 29 2018, 23:40

antoito escribió:Perdonad que entre en este post, pero tengo una pregunta sobre los previos chinos con 6J1.
fguinaldo, yo me compré el previo, como el tuyo, pero el más barato, también para cacharrear, el que no tiene control de tonos, para usarlo en una entrada directa que el amplificador posee.
Pero me asalta una duda, dados mis escasos conocimientos, que es la coincidencia de uno de los ramales de 12V. C.A. de la alimentación del previo chino, con la masa de la entrada y salida de señal. ¿Esto puede ser así?, ¿No meterá ruido en el amplificador, una parte de alterna en la masa general del previo?.
Gracias y perdonad el uso de vuestro post.

Se están viendo previos distintos, con distintos esquemas y ligeras diferencias de funcionamiento.

Ese primer previo (de antoito) aunque tenga la entrada en 12VAC y una conexión a masa de audio desde la alterna, no tiene por que meter ruido a ningún sitio del equipo. Muchos de los equipos de audio comerciales llevan la toma intermedia del transformador de alimentación directamente a masa o tierra.

Ese previo en concreto necesita la entrada a 12VAC, de lo contrario si se le metiese 12VDC no funcionaria correctamente el circuito doblador de tensión que lleva a continuación. Ese circuito doblador de tensión hace que la válvula y el circuito de previo trabaje con un voltaje de 56v, que seria un mínimo aceptable para ese circuito, en mi opinión.

adiaz

Cantidad de envíos : 421
Localización : Ciudad Real
Fecha de inscripción : 10/11/2015

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  adiaz el Mar Ene 30 2018, 00:01

fguinaldo escribió:Alo el que yo he comprado el circuito es diferente. Y se alimenta 12 VDC.

Este es otro esquema distinto al previo anterior y mas elaborado, básicamente en vez de utilizar un doblador de tensión para conseguir 56v, lleva un convertidor de tensión DC-DC, es decir un inversor conmutado que elevaría la tensión de 12VDC hasta los 100-200V de continua (no se el valor exacto). Ese convertidor es justo esa plaquita que lleva en el medio con una bobina en el centro.

Este otro previo técnicamente es mejor por la sencilla razón de que hace trabajar la válvula con una alta tensión DC, la alta tensión DC hace que la válvula se pueda polarizar en una región donde su respuesta sera mas lineal y tendrá menos distorsión, por consiguiente mejor sonido.

Para las válvulas la alta tensión de alimentación es como para un pez estar dentro del agua, funcionan mejor y suenan mejor. Lo que pasa que es super-peligrosa, ojo! con tocar el PCB con la alimentación puesta. Aunque se alimente a 12V, la alta tensión DC del convertidor te puede dar como mínimo un susto grande!

Una actualización DIY de este ultimo "cacharrillo" que yo haría seria solo cambiar los condensadores de paso de audio MKT de 1uF por MKP y poner una fuente lineal de bajo ruido de 12VDC a la entrada. Esto incluso con la válvula China mejoraría bastante.

Nunca lo probé pero este ultimo previo tiene muy buena pinta. Lo que no se ni lo especifican en ningún sitio es la ganancia que tiene, teóricamente como expresan si es solo un "buffer" la ganancia debería ser "1", es decir sin ganancia. Eso para la mayoría de fuentes como CD, transportes, DAC, etc, es suficiente, pero aun así me gustaría saber si alguien le metió el generador BF, el osciloscopio, ver si hay ganancia y resto de características técnicas.

Gracias y un saludete.

adiaz

Cantidad de envíos : 421
Localización : Ciudad Real
Fecha de inscripción : 10/11/2015

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  fguinaldo el Mar Ene 30 2018, 00:24

Estas son las especificaciones y si tiene ganancia.
Me interesa lo de mejorar los componentes.

pliego de condiciones:
-Material: caja de la aleación De Aluminio, PCB, interfaz de chapado en oro

-fuente de alimentación: DC12V 1A

-tamaño: 98*100*32mm

-Potencia De salida: $ NUMBER MV

-impedancia: 600R

-Respuesta de frecuencia: 20 HZ (-$ NUMBER DB), 20 KHZ (-$ number DB)

-SNR: $ NUMBER DB

-salida: 3000mV

-Sensibilidad de entrada: 300MV-2000MV

-THD: 1000MV 0.1%

-peso: 350g

-Color: Negro/Astilla

paquete incluyendo:

1 x TUBE-01 Preamplificador

1 x DC12V1A
1 x nuevo envase
avatar
fguinaldo

Cantidad de envíos : 1238
Localización : Barna
Fecha de inscripción : 22/10/2013

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  adiaz el Mar Ene 30 2018, 00:33

¿Cuanta ganancia?

Puedo entender según leo... entrada de 300mV a 2V, pero ¿Con 300mV de entrada sacaría 3V?, O ¿3V de salida es el máximo con 2V de entrada? porque no es lo mismo... (ganancias muy distintas).

¿Los has medido tu? Creo que también pueden mentir si quieren... aunque no sea un cuento Chino Laughing

adiaz

Cantidad de envíos : 421
Localización : Ciudad Real
Fecha de inscripción : 10/11/2015

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  fguinaldo el Mar Ene 30 2018, 00:44

adiaz escribió:¿Cuanta ganancia?

Puedo entender según leo... entrada de 300mV a 2V, pero ¿Con 300mV de entrada sacaría 3V?, O ¿3V de salida es el máximo con 2V de entrada?

¿Los has medido tu? Creo que pueden mentir si quieren... aunque no sea un cuento Chino Laughing

No he medido nada, mi DAC CHORD ya da 3 voltios de salida lo que hago es que con este previo le vario la salida y así
puedo tener la salida del Mac a máximo volumen y con el previo de ampli puedo estirar más el volumen sin que sea
tan fuerte con poco volumen.
Y tengo un sonido más dulce con este cacharrin.

Los condensadores de salida de audio si los cambiare por otros de mejor calidad.
Total por 27 euros que me a costado.
avatar
fguinaldo

Cantidad de envíos : 1238
Localización : Barna
Fecha de inscripción : 22/10/2013

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  adiaz el Mar Ene 30 2018, 18:35

fguinaldo escribió:
...con este previo le vario la salida y así puedo tener la salida del Mac a máximo volumen y con el previo de ampli puedo estirar más el volumen sin que sea
tan fuerte con poco volumen...

Esta parte no te la he entendido muy bien, pero ademas no era lo que a mi me gustaría saber que es la ganancia real y concreta del previo. Gracias de todas formas.

A lo mejor me compro uno y jugueteo con el. No lo he comprado antes porque el tener el volumen fijo sin mando a distancia para mi es una "putada", el uso del volumen con mando a distancia es imprescindible siempre que escucho música, hay veces que unos CDs vienen a distintos niveles de grabación que otros, o también porque sencillamente unas canciones me gusta oírlas mas altas que otras.

Si me compro uno desde luego que unas cuantas cosas le haría, lo que ya dije antes cambio de condensadores de paso y le colocaría una fuente lineal de bajo ruido que tengo ya diseñada, y muy posible le cambiaría también el potenciometro de volumen por uno mejor, un ALPS y ademas motorizado para que en conjunto un circuito receptor de infrarrojos que también diseñe, serviría para poder utilizar cualquier mando a distancia comercial de otros equipos.

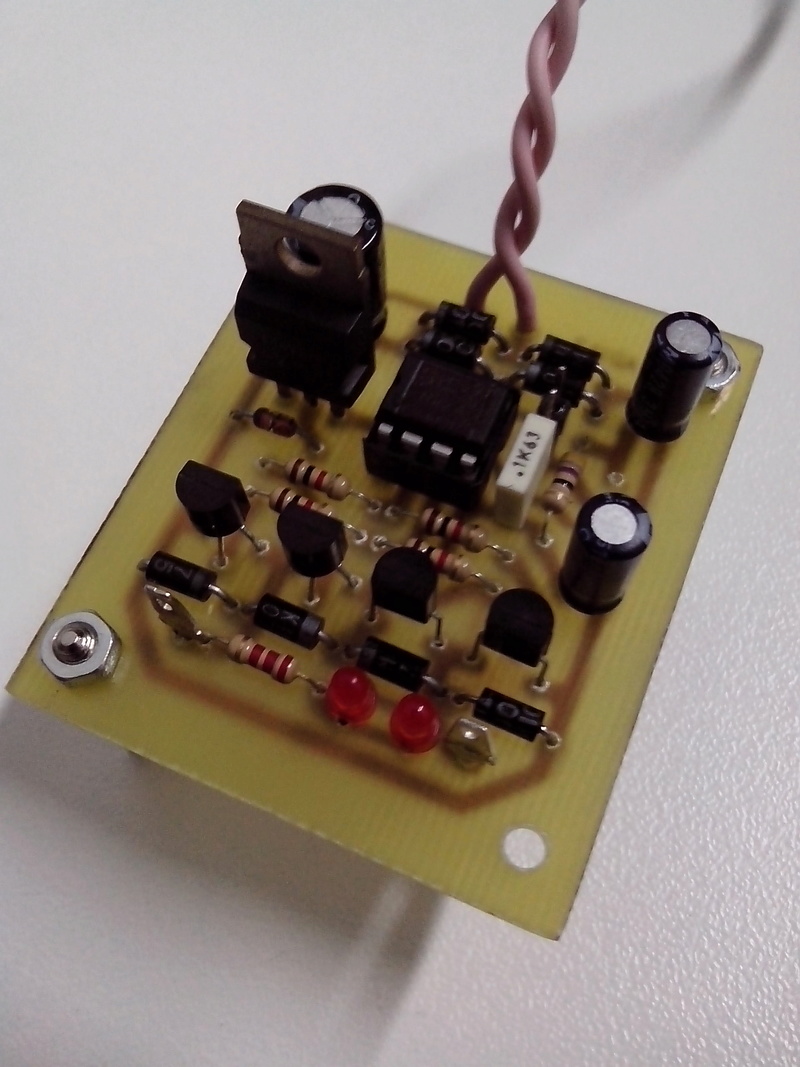

Circuito receptor de infrarrojos que aprende códigos de casi cualquier mando comercial:


adiaz

Cantidad de envíos : 421
Localización : Ciudad Real
Fecha de inscripción : 10/11/2015

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  fguinaldo el Mar Ene 30 2018, 21:00

adiaz escribió:
fguinaldo escribió:
...con este previo le vario la salida y así puedo tener la salida del Mac a máximo volumen y con el previo de ampli puedo estirar más el volumen sin que sea
tan fuerte con poco volumen...

Esta parte no te la he entendido muy bien, pero ademas no era lo que a mi me gustaría saber que es la ganancia real y concreta del previo. Gracias de todas formas.

A lo mejor me compro uno y jugueteo con el. No lo he comprado antes porque el tener el volumen fijo sin mando a distancia para mi es una "putada", el uso del volumen con mando a distancia es imprescindible siempre que escucho música, hay veces que unos CDs vienen a distintos niveles de grabación que otros, o también porque sencillamente unas canciones me gusta oírlas mas altas que otras.

Si me compro uno desde luego que unas cuantas cosas le haría, lo que ya dije antes cambio de condensadores de paso y le colocaría una fuente lineal de bajo ruido que tengo ya diseñada, y muy posible le cambiaría también el potenciometro de volumen por uno mejor, un ALPS y ademas motorizado para que en conjunto un circuito receptor de infrarrojos que también diseñe, serviría para poder utilizar cualquier mando a distancia comercial de otros equipos.

Circuito receptor de infrarrojos que aprende códigos de casi cualquier mando comercial:


Oks yo lo de volumen lo tengo solucionado con el previo Densen, el del cacharrin este lo tengo a las 10 de reloj regulado.
La fuente le tengo una linear de 2 amp que tenía de un kit Cebek de hace muchos años que no creo que sea ultra bajo
ruido.

Otra cosa que marca de condensadores me recomiendas he visto que andan por 1,25 euro mas o menos.

avatar
fguinaldo

Cantidad de envíos : 1238
Localización : Barna
Fecha de inscripción : 22/10/2013

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  Mistic0 el Mar Ene 30 2018, 23:53

¿Sigues notando "brillante" el sonido de este último modelo de bufer con el cambio de válvulas de las chinas
a las rusas 6Ak5 GOLDEN GRID VOSKHOD ?

Mistic0

Cantidad de envíos : 176
Localización : España
Fecha de inscripción : 06/01/2013

Volver arriba Ir abajo

Re: Sustituta para 6J1

Mensaje  Contenido patrocinado


Contenido patrocinado


Volver arriba Ir abajo

Página 1 de 2. 1, 2  Siguiente

Volver arriba



Permisos de este foro:
No puedes responder a temas en este foro.
