Nuevo tuner JVC 4MM-1000 para restaurar.....

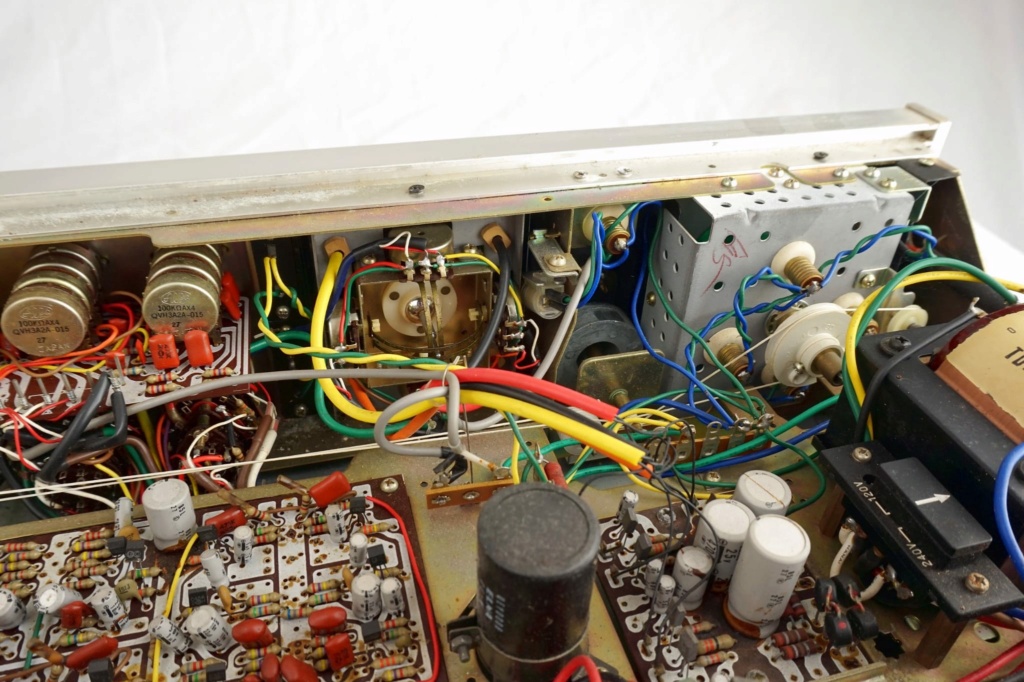

Ya volvemos al lio, no he acabado uno y ya estoy con otro….. he comprado esta “castaña” un JVC 4mm-1000 un tuner con ampli que entrega 40W por canal, cuadrafónico, con el dial en redondo y el ajuste de balance de 4 canales por joystick.
No deja de ser un simple tuner con ampli, pero es que estéticamente me encanta, parecen los marcadores de un avión, rollo ovni de los 70, está bastante machacado, como si hubiera entrado agua por la parte de la rejilla superior.
La idea es:
-Desmontar chapas y retirar los circuitos que se puedan, para dejar espacio a una buena limpieza.
-Limpiar polvo y darle con alcohol isotrópico y pincel para limpiar las placas más sucias.
-Limpiar con limpia contactos y luego lubrilimp en potenciómetros
-Una vez saneadas las chapas y piezas como el frontal, perillas potenciómetros, ventanas dial, mirar de montar todo.
-Seccionar circuitos, y empezar a conectar cosas poco a poco, primero fuente y verificar que las tensiones son correctas, luego siguientes circuitos poco a poco hasta que este todo conectado, y no tenga cruces ni cosas raras.
-Después de ver si fallan cosas electrónicas solucionarlas y hacer un recap completo, y rezar para que los integrados STK de la parte amplificadora estén bien, jajaj si no va a ser un lio.
-Mandar hacer la serigrafia con transferible, ya que esta todo borrado, no queda igual de resistente, pero quedara como nuevo.
Sera algo a laaargo plazo, ahora desmonta, guarda en bolsitas numeradas……. Y la carcasa de madera comprare lamina de madera y volveré a enchapar y barnizar…. arreglar los inventos de las salidas de altavoz, uff un sinfín, que iré poniendo por aquí para que veáis el proceso.
Se que no es una buena compra, jajaj pero lo voy restaurando yo poco a poco, y me sale mucho más económico que enviarlo a restaurar, y es un equipo que llama la atención, puesto en la estantería con poca luz y el dial redondo iluminado queda muy vistoso, no es el habitual tuner/amplificador con el dial normal, y el joystick es curioso, aunque tampoco tiene mucha “practicidad” y es un equipo que hay pocos. Y visto en vivo yo creo que limpiando y ajustándolo bien casi que diría que encenderia y medio funcionaria a falta de un recap, pero lo veo bastante bien.
La ides es una vez acabado debería quedar así
No deja de ser un simple tuner con ampli, pero es que estéticamente me encanta, parecen los marcadores de un avión, rollo ovni de los 70, está bastante machacado, como si hubiera entrado agua por la parte de la rejilla superior.
La idea es:
-Desmontar chapas y retirar los circuitos que se puedan, para dejar espacio a una buena limpieza.
-Limpiar polvo y darle con alcohol isotrópico y pincel para limpiar las placas más sucias.
-Limpiar con limpia contactos y luego lubrilimp en potenciómetros
-Una vez saneadas las chapas y piezas como el frontal, perillas potenciómetros, ventanas dial, mirar de montar todo.
-Seccionar circuitos, y empezar a conectar cosas poco a poco, primero fuente y verificar que las tensiones son correctas, luego siguientes circuitos poco a poco hasta que este todo conectado, y no tenga cruces ni cosas raras.
-Después de ver si fallan cosas electrónicas solucionarlas y hacer un recap completo, y rezar para que los integrados STK de la parte amplificadora estén bien, jajaj si no va a ser un lio.
-Mandar hacer la serigrafia con transferible, ya que esta todo borrado, no queda igual de resistente, pero quedara como nuevo.
Sera algo a laaargo plazo, ahora desmonta, guarda en bolsitas numeradas……. Y la carcasa de madera comprare lamina de madera y volveré a enchapar y barnizar…. arreglar los inventos de las salidas de altavoz, uff un sinfín, que iré poniendo por aquí para que veáis el proceso.
Se que no es una buena compra, jajaj pero lo voy restaurando yo poco a poco, y me sale mucho más económico que enviarlo a restaurar, y es un equipo que llama la atención, puesto en la estantería con poca luz y el dial redondo iluminado queda muy vistoso, no es el habitual tuner/amplificador con el dial normal, y el joystick es curioso, aunque tampoco tiene mucha “practicidad” y es un equipo que hay pocos. Y visto en vivo yo creo que limpiando y ajustándolo bien casi que diría que encenderia y medio funcionaria a falta de un recap, pero lo veo bastante bien.
La ides es una vez acabado debería quedar así
chesare- Cantidad de envíos : 66
Localización : Barcelona
Fecha de inscripción : 02/05/2022
A Eduardo Martín Soto, josejpa y a camaleon999 les gusta esta publicaciòn
Re: Nuevo tuner JVC 4MM-1000 para restaurar.....
TACHOPOLVO......
casito- Cantidad de envíos : 2477
Localización : Vitoria
Fecha de inscripción : 14/02/2010
A ender y a camaleon999 les gusta esta publicaciòn
Re: Nuevo tuner JVC 4MM-1000 para restaurar.....
Pues si el resultado es como la última foto quedará muy chulo, es un bonito "parato"
Animo y a por el.
Animo y a por el.
ender- Cantidad de envíos : 2398
Localización : Valencia
Fecha de inscripción : 04/05/2022
Re: Nuevo tuner JVC 4MM-1000 para restaurar.....
Esto es la leche, 50 años que tiene el cacharro, óxido, suciedad, y el estado que veis como estaba, lo he limpiado bien y digo voy a probar a "pelo" y si va seguir arreglando, funciona todo bien, los 4 canales, un sonido limpio sin interferencias. Como puede ser, jajaja eso si rascan potenciómetros, pero esque están blancos de suciedad y humedad y ni los he limpiado y la radio se oye flojita, pero me da que es el potenciómetro de selección, pero se oye
Ahora me pondré con cariño a limpiarlo muy bien y dejarlo como se merece, al menos tengo la certeza que que funciona y solo es una buena limpieza, juegos ajustes y dejarlo como de fábrica. Vamos a ver que ampli que compres ahora aguanta esos 50 años y funciona bien en este estado..
Y aqui los vinilos a falta de ajustarlos bien y mandarlos imprimir:
Ahora me pondré con cariño a limpiarlo muy bien y dejarlo como se merece, al menos tengo la certeza que que funciona y solo es una buena limpieza, juegos ajustes y dejarlo como de fábrica. Vamos a ver que ampli que compres ahora aguanta esos 50 años y funciona bien en este estado..
Y aqui los vinilos a falta de ajustarlos bien y mandarlos imprimir:
Última edición por chesare el Jue 27 Abr 2023 - 7:24, editado 1 vez
chesare- Cantidad de envíos : 66
Localización : Barcelona
Fecha de inscripción : 02/05/2022
A josejpa, Mushoblues, Kikeg y a hmallo les gusta esta publicaciòn
Re: Nuevo tuner JVC 4MM-1000 para restaurar.....
Has pensado como vas a reproducir la serigrafía de la placa frontal alrededor de los mandos? Por lo demás es el mismo ampli que tiene Batman en su batcueva!!! Mola mucho!! Ánimos ya nos enseñarás cómo evoluciona
Kikeg- Cantidad de envíos : 106
Localización : Gava Mar
Fecha de inscripción : 19/11/2018
Re: Nuevo tuner JVC 4MM-1000 para restaurar.....
Hola, la serigrafia, la tengo ya hecha con coreldraw, y lo voy a comentar con un chico que me hacia los transferibles de bicicletas que restauraba antes rollo pinarello, otero del equipo ONCE, vamos que antes me dedicaba a restaurar bicis de carretera, y seguramente será transferible o algún otro material, pero cierto es que será transferido o adhesivo, no tendrá la resistencia del pintado como hacían antes, pero quedara bien y solo es ir con cuidado, la idea es usar un vinilo lo más fino posible para que quede bien pegado y no se note, como los vinilos de las maquetas de modelismo. Cuando lo acabe ya pondré como queda y que opciones me ha dado.
chesare- Cantidad de envíos : 66
Localización : Barcelona
Fecha de inscripción : 02/05/2022
Re: Nuevo tuner JVC 4MM-1000 para restaurar.....
mira si tiene impresora laser, en un aluminio de prueba que dibuje, si sale OK, que te lo rotule encima
casito- Cantidad de envíos : 2477
Localización : Vitoria
Fecha de inscripción : 14/02/2010
A ducados123 le gusta esta publicaciòn
Re: Nuevo tuner JVC 4MM-1000 para restaurar.....
Ya nos irás mostrando la "magia"...
Saludos!
Saludos!
s2a2- Cantidad de envíos : 244
Edad : 64
Localización : Ocata
Fecha de inscripción : 11/02/2013
Re: Nuevo tuner JVC 4MM-1000 para restaurar.....
Hola, os comento como lo llevo a día de hoy, de momento todo saneado de oxido
Se ha desmontado la parte frontal retirando cosas, saneando, limpiando y engrasando potenciómetros, y la parte trasera igual, y se ha modificado los conectores de punto ralla que le habían puesto taladrando el chasis por unos de electrónica, ha sido entretenido encajar y ajustar esos conectores sin taladrar nada, pero creo que es lo mejor y más limpio, he hecho una chapa de base donde he mecanizado todo y queda bien, siempre adaptando la pieza que pongo para evitar taladrar la caja del ampli como habían hecho antes.
Ahora me toca desmontar los disipadores de los transistores, limpiar bien los circuitos, que hay como una capa de polvo incrustada, con alcohol isotrópico y paciencia, y volver a poner silicona térmica en los transistores, acabar de montarlo todo e imprimir los vinilos del frontal que ya tengo casi acabados.
Y luego como final, liarme con la caja, retirar la rejilla metálica que está un poco oxidada, sanearla y pintarla de nuevo con anti calórica, lo que no encuentro madera de sapely de unos 50cm de ancho, solo en leroy merlin de 20 cm, y tendré que unirlo quedando la unión al barnizarlo, he de pasarme por algún carpintero, a ver si me vende una plancha con un buen ancho para no tener que cortar, y luego pulido y barnizado.
Y después de un tiempo probándolo mirar de hacer un recap, funcionar funciona bien, pero hay 2 canales que suenan flojito, pero no hace cosas raras, y de momento la salida principal para los 2 altavoces suena muy muy bien y ya tendré tiempo de recap.
Y aquí los vinilos a falta de enviar a vinilar, o a ver que opciones me dicen:
Se ha desmontado la parte frontal retirando cosas, saneando, limpiando y engrasando potenciómetros, y la parte trasera igual, y se ha modificado los conectores de punto ralla que le habían puesto taladrando el chasis por unos de electrónica, ha sido entretenido encajar y ajustar esos conectores sin taladrar nada, pero creo que es lo mejor y más limpio, he hecho una chapa de base donde he mecanizado todo y queda bien, siempre adaptando la pieza que pongo para evitar taladrar la caja del ampli como habían hecho antes.
Ahora me toca desmontar los disipadores de los transistores, limpiar bien los circuitos, que hay como una capa de polvo incrustada, con alcohol isotrópico y paciencia, y volver a poner silicona térmica en los transistores, acabar de montarlo todo e imprimir los vinilos del frontal que ya tengo casi acabados.
Y luego como final, liarme con la caja, retirar la rejilla metálica que está un poco oxidada, sanearla y pintarla de nuevo con anti calórica, lo que no encuentro madera de sapely de unos 50cm de ancho, solo en leroy merlin de 20 cm, y tendré que unirlo quedando la unión al barnizarlo, he de pasarme por algún carpintero, a ver si me vende una plancha con un buen ancho para no tener que cortar, y luego pulido y barnizado.
Y después de un tiempo probándolo mirar de hacer un recap, funcionar funciona bien, pero hay 2 canales que suenan flojito, pero no hace cosas raras, y de momento la salida principal para los 2 altavoces suena muy muy bien y ya tendré tiempo de recap.
Y aquí los vinilos a falta de enviar a vinilar, o a ver que opciones me dicen:
chesare- Cantidad de envíos : 66
Localización : Barcelona
Fecha de inscripción : 02/05/2022
A s2a2, femardi, josejpa y a ender les gusta esta publicaciòn
Re: Nuevo tuner JVC 4MM-1000 para restaurar.....
Bueno, de momento así lo llevo, el frontal todo pulido, a falta de vinilos para el frontal, toda la caja limpia de óxidos y saneado, y los indicadores redondos de dial y balance limpios, ajustados y puliditos, el joystick del balance estaba oxidado, ya está limpio y pulido, bombillas todas pasadas a led, por que las 4 bombillas del dial calentaban bastante la caja metálica del dial al ser incandescentes, menuda diferencia al pasar a led, no se calienta nada, y la imagen es más “limpia”.
Ahora falta acabar cosas, la chapa de debajo del ampli estaba con restos de oxido, la estoy puliendo con un disco de puas, los soportes de plástico que aguantan el ampli al suelo, los topes digamos, los cambiare por unos nuevos, esta alguno rajado y pintare de color plata como era originalmente. Y me pondré con la caja de madera, una pulida a la madera ya que hay trozos de madera rotos y arrancados, forrar de sapelly, una lijadita fina y un barnizado, al menos para poder disfrutarlo un poco y más adelante el recap ya que después de tenerlo funcionando un rato se oye un poco de ruido de fondo con el volumen muy bajo. Pero de momento una buena limpieza y saneado el equipo, y ajuste de la electrónica y más adelante el recap para dejarlo perfecto.
Ahora falta acabar cosas, la chapa de debajo del ampli estaba con restos de oxido, la estoy puliendo con un disco de puas, los soportes de plástico que aguantan el ampli al suelo, los topes digamos, los cambiare por unos nuevos, esta alguno rajado y pintare de color plata como era originalmente. Y me pondré con la caja de madera, una pulida a la madera ya que hay trozos de madera rotos y arrancados, forrar de sapelly, una lijadita fina y un barnizado, al menos para poder disfrutarlo un poco y más adelante el recap ya que después de tenerlo funcionando un rato se oye un poco de ruido de fondo con el volumen muy bajo. Pero de momento una buena limpieza y saneado el equipo, y ajuste de la electrónica y más adelante el recap para dejarlo perfecto.
chesare- Cantidad de envíos : 66
Localización : Barcelona
Fecha de inscripción : 02/05/2022
A s2a2, josejpa, ducados123 y a ender les gusta esta publicaciòn
Re: Nuevo tuner JVC 4MM-1000 para restaurar.....
Hola a tod@s, ya tengo así la restauración, este fin de semana voy a acabar de pulir la caja y barnizarla, la he forrado de sapelly, y la verdad ha quedado muy bien, ya queda menos, a nivel de electrónica me queda pendiente cambiar unos transistores pequeños que son los que están haciendo que un canal se oiga menos, pero como hay condensadores que no acabo de encontrar, me estoy esperando y cuando tenga todo liarme a desoldar y cambiar componentes, pero el equipo funciona muy bien y un sonido con unos bajos muy agradables, es bonito la verdad y suena muy bien a excepción del segundo canal que hay que revisar.
Pero tengo un problema, las luces que he cambiado del dial que lleva detrás por unas de rosca led, el problema es que las actuales de leds no tienen mucho ángulo, y focalizan mucho la luz en un punto y no “distribuyen” bien la iluminación y queda feo, desmerece mucho el dial redondo que es la gracia de este ampli. Las de incandescencia hace que se vea todo uniforme, y las led focalizan en un punto, es el ángulo de incidencia que tienen.
El problema es que las actuales de incandescencia se calientan mucho, y el calor hace que la caja de madera se note bastante caliente esa parte, a ver que no pasa nada ya que en su día así se diseñó y funcionaba, pero hoy en día con la tecnología led que hay, vale la pena mirar de solucionarlo, por que se calienta una cosa mala, jejeje
Y esta es la bombilla que he puesto, pero no tiene mucha apertura:
¿Sabéis algún modelo de led a rosca y 8V AC o DC que pueda poner y se vea mejor?
Pero tengo un problema, las luces que he cambiado del dial que lleva detrás por unas de rosca led, el problema es que las actuales de leds no tienen mucho ángulo, y focalizan mucho la luz en un punto y no “distribuyen” bien la iluminación y queda feo, desmerece mucho el dial redondo que es la gracia de este ampli. Las de incandescencia hace que se vea todo uniforme, y las led focalizan en un punto, es el ángulo de incidencia que tienen.
El problema es que las actuales de incandescencia se calientan mucho, y el calor hace que la caja de madera se note bastante caliente esa parte, a ver que no pasa nada ya que en su día así se diseñó y funcionaba, pero hoy en día con la tecnología led que hay, vale la pena mirar de solucionarlo, por que se calienta una cosa mala, jejeje
Y esta es la bombilla que he puesto, pero no tiene mucha apertura:
¿Sabéis algún modelo de led a rosca y 8V AC o DC que pueda poner y se vea mejor?
chesare- Cantidad de envíos : 66
Localización : Barcelona
Fecha de inscripción : 02/05/2022
A gausere le gusta esta publicaciòn
Re: Nuevo tuner JVC 4MM-1000 para restaurar.....
Puedes probar a lijar el plástico del led para que quede mate, y difumine algo la luz, o probar con unas como estas:
https://es.aliexpress.com/item/1005003286153909.html?spm=a2g0o.store_pc_allProduct.8148356.36.65531cdbW0eSmF&pdp_npi=3%40dis%21EUR%21%E2%82%AC%205%2C59%21%E2%82%AC%205%2C59%21%21%21%21%21%4021038ed816875897276441256e8541%2112000025025380906%21sh%21ES%21189714453
Aunque los led siempre tienen ese problema. Otra opción, como no se calientan es envolverlos o ponerles delante algún tipo de papel difusor de luz como los que se usan para fotografía.
https://es.aliexpress.com/item/1005003286153909.html?spm=a2g0o.store_pc_allProduct.8148356.36.65531cdbW0eSmF&pdp_npi=3%40dis%21EUR%21%E2%82%AC%205%2C59%21%E2%82%AC%205%2C59%21%21%21%21%21%4021038ed816875897276441256e8541%2112000025025380906%21sh%21ES%21189714453
Aunque los led siempre tienen ese problema. Otra opción, como no se calientan es envolverlos o ponerles delante algún tipo de papel difusor de luz como los que se usan para fotografía.
psychoart- Cantidad de envíos : 639
Localización : Valladolid
Fecha de inscripción : 23/02/2017
Re: Nuevo tuner JVC 4MM-1000 para restaurar.....
Hola psychoart, el link que me envías veo que podría ser una solución, lo de lijar lo mirare de probar, pero creo que no se notara mucha diferencia, el problema es el led el ángulo que tiene es poco, y lateralmente no ilumina, pero ese led posiblemente funcione bien, voy a mirar de pedirlos y probar. Por que la verdad la luz actual se calienta un montón y tocas la madera y esta caliente es parte. De momento así se queda, pero si se puede solucionar y que no esté tan caliente mejor.
Gracias psychoart
Gracias psychoart
chesare- Cantidad de envíos : 66
Localización : Barcelona
Fecha de inscripción : 02/05/2022
Re: Nuevo tuner JVC 4MM-1000 para restaurar.....
Bueno quería agradecer a psychoart el Link de las bombillas, acertaste, lo único que tuve que rebajar un anillo que llevan por que no entraban bien en la goma donde van alojadas en el ampli, pero ahora si se ve bien y no se calienta. De momento lo llevo así, a falta del recap que me he de liar, pero como al ser cuadrafonico un canal se oye perfecto ya lo haré, ya que solo uso un juego de altavoces, y la verdad que tiene un sonido muy calido, me gusta mucho, y es diferente. Le quedan cosas por acabar, pero de momento lo aparco así, que tengo otro proyecto para empezar, esto del chatarreo engancha, jajaja
chesare- Cantidad de envíos : 66
Localización : Barcelona
Fecha de inscripción : 02/05/2022
A s2a2, josejpa, odisea y a Boquerón les gusta esta publicaciòn
Re: Nuevo tuner JVC 4MM-1000 para restaurar.....
¡Felicidades! Ha quedado muy bonito. A disfrutarlo.
Un saludo.
Un saludo.
joseluisb- Cantidad de envíos : 91
Localización : Madrid
Fecha de inscripción : 11/04/2023
