Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Dabomac Dom 26 Dic 2021 - 0:27

Llevo mucho tiempo leyendo y viendo vídeos sobre los altavoces Lii y me llamaban mucho la atención, así que al lío con ellos. Mi reto es meterlos en cajas pequeñas ya que tanto el fabricante como los diy que vi utilizan cajas bastante grandes.

Nada más llegar a casa me puse a fabricar las cajas, pero para probarlos  los monte en modo abierto y me encantó su sonido. Así que estaba deseando meterlos en sus cajas que es como aconsejan que se monten.

Y así es como va tomando forma:

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  077c3010

Prueba de sonido

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  1d6b9210

Maqueta

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  44af4510

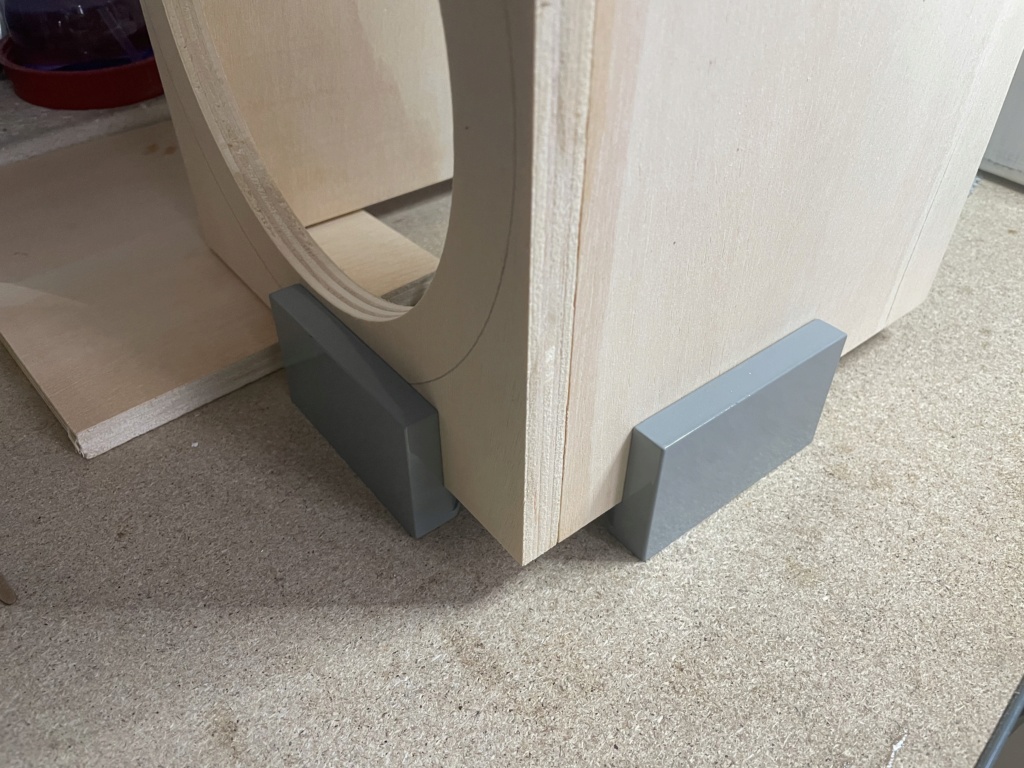

Montando

Dabomac

Cantidad de envíos : 69
Localización : El Puerto
Fecha de inscripción : 21/12/2021

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Dabomac Dom 26 Dic 2021 - 0:48

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  0d719810
Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  3301b610

Para la fabricación de las cajas me gusta utilizar contrachapado por el menor  peso y para una mejor absorción del sonido al ser distintas capas de material con distinta densidad.

Dabomac

Cantidad de envíos : 69
Localización : El Puerto
Fecha de inscripción : 21/12/2021

A mena y a Buenaudio les gusta esta publicaciòn

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Boquerón Dom 26 Dic 2021 - 9:04

Hola Dabomac, muy interesante, tiene buena pinta

Ya irás contando Hello

Boquerón
Boquerón

Cantidad de envíos : 71
Localización : MÁLAGA
Fecha de inscripción : 14/09/2021

A Dabomac le gusta esta publicaciòn

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  casito Dom 26 Dic 2021 - 17:18

bonito proyecto lo seguiré
casito
casito

Cantidad de envíos : 2032
Localización : Vitoria
Fecha de inscripción : 14/02/2010

A Dabomac le gusta esta publicaciòn

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Dabomac Lun 27 Dic 2021 - 23:09

Buenas, como comente el diseño es copia de los planos original de la página de Lii, pero de menor tamaño. Tuve que mordicar el canal divisor pintado en rojo, uff, él silver sopla bastante por detrás así que al tener menos espacio con mis medidas quedaba muy ahogado. Solución que encontré, quitar el trozo horizontal y recortar el largo, así puede respirar mucho mejor al tener mucho más espacio libre en la parte superior.
También añadí otro fondo en la parte de la salida de bajo reflejado ganando en masa para que no vibre esa zona y adema soportara mejor las puntas de desacople Very Happy

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Modifi11
Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Img_0710

Dabomac

Cantidad de envíos : 69
Localización : El Puerto
Fecha de inscripción : 21/12/2021

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Dabomac Mar 4 Ene 2022 - 16:00

Ya están terminado, ya realizaré alguna grabación y pondré alguna foto del interior. Sin enyetar en grandes análisis  estos silver 8 son muuuuucho más de lo esperado. Tenía mucha esperanzas puestas en ellos pero la superaron con creces.

La claridad de sonido, el detalle, la amplitud de la imagen de sonido y sobre todo la calidad y equilibrio de agudos-graves-medios a bajo volumen. Para mí era lo principal ya que no quiero molestar a los vecinos y tampoco es una sala dedicada, vamos, un 20 de nota para estos Lii.


Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Img_0711

Dabomac

Cantidad de envíos : 69
Localización : El Puerto
Fecha de inscripción : 21/12/2021

A audiomalaga, Buenaudio, Trirodador, Bladerunner y a JorseLuis les gusta esta publicaciòn

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  discoduro Mar 4 Ene 2022 - 16:39

Enhorabuena por la realización !!

...y gracias por compartir tu experiencia.

DISFRUTALOS !!

discoduro

Cantidad de envíos : 1940
Localización : Valencia
Fecha de inscripción : 25/12/2009

A Dabomac le gusta esta publicaciòn

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Boquerón Mar 4 Ene 2022 - 17:11

Pues chulísimas te han quedado, que las disfrutes a lo grande

Aplause

PD: Yo ya no pienso en otra cosa... hacer unas cajas
Boquerón
Boquerón

Cantidad de envíos : 71
Localización : MÁLAGA
Fecha de inscripción : 14/09/2021

A Dabomac le gusta esta publicaciòn

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Dabomac Miér 12 Ene 2022 - 20:16

Muchas gracias a los dos y Boquerón ya sabes al lio de hacer unas. Es relativamente barato, entretiene mucho y al final satisfacción.

Dabomac

Cantidad de envíos : 69
Localización : El Puerto
Fecha de inscripción : 21/12/2021

A Boquerón le gusta esta publicaciòn

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  muesluis Miér 12 Ene 2022 - 20:30

Muy chulo el proyecto y si además te ha salido a tu gusto, has triunfado Smile
muesluis
muesluis

Cantidad de envíos : 528
Localización : Madrid
Fecha de inscripción : 28/06/2014

A Dabomac le gusta esta publicaciòn

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Dabomac Miér 12 Ene 2022 - 21:01

mesluis, sí que está a mi gusto gracias, pero quizás el de 6 pulgadas hubiese sido suficiente jejeje Me costo mucho ajustar la acústica de la caja. shock 2 Uff al final lo conseguí pero le di muchas vueltas. Utilicé varios materiales y rellenos distintos y al final obtener por no poner ningún material acústico.

Solo puse algunas piezas para difundir el sonido y que la onda trasera no volviera a atravesar de nuevo la membrana y funcionó.

Dabomac

Cantidad de envíos : 69
Localización : El Puerto
Fecha de inscripción : 21/12/2021

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Dabomac Miér 12 Ene 2022 - 21:08

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Img_0712
Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Img_0713

Utilice poca cantidad y también llene todo el recinto de los dos materiales y nada.

Dabomac

Cantidad de envíos : 69
Localización : El Puerto
Fecha de inscripción : 21/12/2021

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Dabomac Miér 12 Ene 2022 - 21:09

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Img_0811

Y así es como quedo finalmente Cool

Dabomac

Cantidad de envíos : 69
Localización : El Puerto
Fecha de inscripción : 21/12/2021

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  mahk Miér 12 Ene 2022 - 22:09

Te felicito por tu proyecto. Espero que lo disfrutes con salud.
mahk
mahk

Cantidad de envíos : 381
Localización : Huelva
Fecha de inscripción : 09/12/2009

A Dabomac le gusta esta publicaciòn

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  vitorio Jue 13 Ene 2022 - 17:15

Aplause Aplause Aplause Aplause

De contrachapado, como debe ser. Que los disfrutes mucho.

El placer de oir música en altavoces caseros es enorme. Y la relacion calidad/coste es apabullante, te costará volver a comprar un altavoz comercial. Lo siguiente un amplificador pequeño en clase A para esos Lii.
vitorio
vitorio

Cantidad de envíos : 1018
Localización : Grao de Castellón
Fecha de inscripción : 04/03/2014

A Dabomac le gusta esta publicaciòn

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  galena Jue 13 Ene 2022 - 22:15

Te han quedado unas cajas estupendas Dabomac, felicidades. Estoy seguro que suenan muy bien.
A esos altavoces los puedes hacer sonar mucho mejor cambiándoles el recinto, apúntatelo para cuando tengas ganas de trastear otra vez.
El compañero vitorio hace unas cajas con ese tipo de altavoces que sorprenden a los que las escuchan. No son grandes pero suenan como ellas.

Un saludo

galena

Cantidad de envíos : 9546
Localización : Valencia
Fecha de inscripción : 06/08/2014

A Dabomac le gusta esta publicaciòn

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Nosedenada Vie 14 Ene 2022 - 15:03

Muy chulas, tanto que estoy pensando en fabricarme unas. Dudo entre monitores, de suelo pero delgadas y open. No tengo mucho espacio .¿Que diferencias notas con respecto a la prueba inicial (Open baffle)?

Nosedenada

Cantidad de envíos : 630
Localización : Madrid
Fecha de inscripción : 23/07/2020

A Dabomac le gusta esta publicaciòn

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  mario_man Sáb 15 Ene 2022 - 12:11

Buenos días.
Enhorabuena, han quedado fabulosas.
Me gusta el acabado que les has dado a la madera.
Me uno a Nosedenada, ya he pedido unas Silver 8 también.
De momento empezaré como open baffle pero me gustaría acabar haciéndoles la caja también.
Las emparejo con mi primer amplificador a válvulas, soy nuevo en todo, jejeje, a ver como acaba todo.
Gracias por la aportación.

mario_man

Cantidad de envíos : 219
Localización : Palafrugell
Fecha de inscripción : 28/09/2021

A Dabomac le gusta esta publicaciòn

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Nosedenada Sáb 15 Ene 2022 - 13:46

Mario_man, ¿Se puede preguntar dónde los has comprado y el precio?.
Después de leer creo que me inclino, para un proyecto de prueba, por las Silver 6. Las quiero a complementar con un subwoofer activo. Los Lii irían en recinto abierto o cerrado pero pequeño. Además el precio de los Silver 6 es mucho menor que el de los 8.
¿Que opináis?

Nosedenada

Cantidad de envíos : 630
Localización : Madrid
Fecha de inscripción : 23/07/2020

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  mario_man Sáb 15 Ene 2022 - 13:53

Hola.
Sí, ya he visto que los de 6” salen bien de precio, pero yo no los complementaré con un sub y me da miedo quedarme demasiado corto.
Lii Audio EU Shop (Lyric Audio), 500 EUR IVA y portes incluidos.
Se pueden comprar más baratos en algún otro lado?

mario_man

Cantidad de envíos : 219
Localización : Palafrugell
Fecha de inscripción : 28/09/2021

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  mario_man Dom 16 Ene 2022 - 9:31

Buenos días.
Inicialmente me dijeron que los tenían en estoc (después de comprarlos) y me acabó llegando un correo diciéndome que tardarían 25 días.
Toca esperar.

mario_man

Cantidad de envíos : 219
Localización : Palafrugell
Fecha de inscripción : 28/09/2021

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Nosedenada Dom 16 Ene 2022 - 12:14

Se me ha ocurrido la descabellada idea de probar el cambio del woofer de 11' de mis Heco Direkt por un Lii Audio Silver-8 o por un Crystal-6. Solo necesitaria un par de aros de aluminio o madera lacada para acoplar el hueco del 11'. Por supuesto me inutilizando el filtro y el tweeter..
Más adelante podría sustituir weeter por un super tweeter.
Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Heco-d10

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  510

La verdad es que no tengo ni idea de cuál sería el resultado sonoro pero me entusiasma la idea.

También me tienta está caja para el Crystal-6

https://a.aliexpress.com/_uIEaAr

Nosedenada

Cantidad de envíos : 630
Localización : Madrid
Fecha de inscripción : 23/07/2020

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Dabomac Dom 23 Ene 2022 - 21:58

No sé porque no me llegó ningún aviso de respuesta al post, pero bueno al lio.

- vitorio- verdaddddd me parece que ya no compraré ninguno más comercial jejejej y por precio cambias de diseño de caja en ná y por poco dinero y si el ampli lo tengo que cambiar, eso esta claro.
- galena- no descarto volver a trastear, aunque suenan que te cag..... y le compraría el diseño y yo lo montaría me encanta fabricarlo yo.
- Noseddenada -muuuucha en open no funciona si apoyo de un woofer
- Mario_man - En open no funciona en mi opinión en caja muuuuy bien. El acabado con pintura a la tiza y luego cera queda muy bien y muy fácil de hacer efectos.

Creo que no se pueden comprar en otro lado pero solo los compraría en Lyric Audio. Es garantía de buen servicio y de trato, unos de los míos suena la bobina un poco y me atendieron de momento y me lo van a cambiar sin problema cuando les lleguen porque no tienen stock.

Nosedenada, mírate esta caja, las que pones tu parece que tienen poco espacio para el altavoz y por mi experiencia estos Lii necesitan espacio para no ahogarse. No sé si el diseño del reflector de bajo con tanto recorrido le viene bien, pero lo de más espacio arriba seguro que sí.


https://es.aliexpress.com/item/1005001287995542.html?gatewayAdapt=glo2esp&spm=a2g0o.detail.1000060.2.b97f3d31icSDop&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.169870.0&scm_id=1007.13339.169870.0&scm-url=1007.13339.169870.0&pvid=56188097-848d-41ee-ad38-6b0a68428d8a&_t=gps-id:pcDetailBottomMoreThisSeller,scm-url:1007.13339.169870.0,pvid:56188097-848d-41ee-ad38-6b0a68428d8a,tpp_buckets:668%232846%238108%231977&pdp_ext_f=%257B%2522sku_id%2522%253A%252212000015582048776%2522%252C%2522sceneId%2522%253A%25223339%2522%257D&pdp_pi=-1%253B180.9%253B-1%253B-1%2540salePrice%253BEUR%253Brecommend-recommend

Dabomac

Cantidad de envíos : 69
Localización : El Puerto
Fecha de inscripción : 21/12/2021

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Dabomac Dom 23 Ene 2022 - 22:16

Por cierto nosedenada, lo de adaptar unos silver 8 a tus Heco Direkt lo haría sin dudarlo jejejejeje

Dabomac

Cantidad de envíos : 69
Localización : El Puerto
Fecha de inscripción : 21/12/2021

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Dabomac Dom 23 Ene 2022 - 23:22

Aquí os dejo unos segundos de audio con la grabadora puesta muy cerca y sin ton ni son, solo por probar.
https://drive.google.com/file/d/1rtnzwqGVO0tDOFYJtGoPsXEH-frcsDIr/view?usp=sharing

Dabomac

Cantidad de envíos : 69
Localización : El Puerto
Fecha de inscripción : 21/12/2021

Volver arriba Ir abajo

Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.  Empty Re: Proyecto cajas tipo estantería para Lii Silver 8” muuucho mejor de lo esperado.

Mensaje  Contenido patrocinado


Contenido patrocinado


Volver arriba Ir abajo

Página 1 de 6. 1, 2, 3, 4, 5, 6  Siguiente

Volver arriba

- Temas similares


Permisos de este foro:
No puedes responder a temas en este foro.
