Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  galena Sáb 8 Ene 2022 - 10:49

Esas válvulas en Push Pull sobre los 12-14 vatios creo se les pueden sacar.

Un saludo
galena
galena

Cantidad de envíos : 14250
Localización : Valencia
Fecha de inscripción : 06/08/2014

Volver arriba Ir abajo

Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  galena Sáb 8 Ene 2022 - 11:02

Mi idea ha sido hacer un amplificador integrado lo más sencillo posible, usar el mínimo de válvulas y componentes, que fuera de Triodos

Oséase lo que viene a ser un clase A de toda la vida, es lo que estás describiendo.
Piezas las justas y complicaciones ninguna, y esos son los que mejor suenan sencillamente porque al tener tan poco circuito que recorrer la señal, tan pocas piezas que atravesar y que dejarán su impronta seguro, que son los que más claros, mejor y con menos distorsión suenan.

Saludos



galena
galena

Cantidad de envíos : 14250
Localización : Valencia
Fecha de inscripción : 06/08/2014

Volver arriba Ir abajo

Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  MONOLITO Sáb 8 Ene 2022 - 11:19

Exacto, tres resistencias, tres condensadores y poco más. Se le puede conectar cualquier fuente de alto nivel, como un DAC, CD, radio... directamente.
MONOLITO
MONOLITO

Cantidad de envíos : 4358
Edad : 65
Localización : Madrid
Fecha de inscripción : 11/09/2013

A Trirodador le gusta esta publicaciòn

Volver arriba Ir abajo

Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  El Pistones Jue 13 Ene 2022 - 17:32

Antes de nada decirte que es una pasadala verdad , tengo una consulta hace tiempo que estoy pensando en comparme uno pero me gustaria que tuviera entrada para Tocadiscos, muchos ponen que no tienen entrada para ello y ya que veo y se que vosotros sabeis cxien veces mas que yo sobre estos temas ¿ Donde podria conseguir uno ? y que no me arruine de por vida jejejejej

un saludo
El Pistones
El Pistones

Cantidad de envíos : 57
Localización : España
Fecha de inscripción : 10/01/2022

Volver arriba Ir abajo

Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  MONOLITO Jue 13 Ene 2022 - 20:58

Hola El pistones.
Una entrada de phono en válvulas requiere dos válvulas más, en los amplificadores vintage era más corriente que los llevaran incorporados, ya que el tocadiscos era el formato rey. En los equipos modernos no lo suelen llevar los amplificadores integrados, si se van cuando son equipos con previo y etapa de potencia.
Yo lo tengo así, el fono está en el previo y lo tengo que ponerlo si quiero escuchar un disco. De hecho tengo un previo a la venta a válvulas, ya que tengo dos y me sobra uno.
Otra cosa es que la entrada de fono se haga con transistores , y entonces este módulo es pequeño y se puede incorporar en poco espacio, como de hecho se hace... pero claro, no es a válvulas y su sonido es diferente.
MONOLITO
MONOLITO

Cantidad de envíos : 4358
Edad : 65
Localización : Madrid
Fecha de inscripción : 11/09/2013

Volver arriba Ir abajo

Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  El Pistones Jue 13 Ene 2022 - 21:23

MONOLITO muy buenas tardes referente al que te sobra puedes decirme que modelo es y de cuantos millones estamos hablando porque lo de las valvulas joeerererererererererer
El Pistones
El Pistones

Cantidad de envíos : 57
Localización : España
Fecha de inscripción : 10/01/2022

Volver arriba Ir abajo

Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  MONOLITO Jue 13 Ene 2022 - 23:11

Tienes un privado.
MONOLITO
MONOLITO

Cantidad de envíos : 4358
Edad : 65
Localización : Madrid
Fecha de inscripción : 11/09/2013

Volver arriba Ir abajo

Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  MONOLITO Dom 16 Ene 2022 - 7:27

DATOS BÁSICOS:

- Amplificador integrado SET, clase A.
- Válvulas: 5C4S, rectificadora, NOS, Novosibirsk Factory
                ECC83, previo, NOS, Siemens.
                6BXTGT, salida, NOS, Silvania.
- Potencia de salida: 3,5W por canal.
- Salida altavoz para 4 y 8 ohmios.
- Respuesta de frecuencia: 20-30.000Hz.
- Sin realimentación negativa.
- Consumo: 40W.


PRUEBA DE SONIDO:

El sonido es el típico de un Triodo en SET, muy articulado, con una gran definición de los instrumentos musicales, muchos armónicos, aireación, profundidad y efecto tridimensional.

Como adjetivo que lo defina; es un sonido con mucha "Vida". Su sonido muy parecido a la 2A3, pero con sus matizaciones: la 6BX7 tiene un poco más de grave, la 2A3 es un poco tímida, la zona aguda es también un poco más definida, un poco mejor todavía que la 2A3. La zona media es poco más presente... me recuerda a la 845 o a la 211 pero sin esa puesta en escena tan "Viva", tan "Luminosa", es más agradable de escucha y más parecida a la 300B.
En definitiva es un sonido más hacia la sonoridad de la 2A3 y la 300B.

Desde luego que suena extraordinariamente bien, es el segundo montaje que hago con ella y no defrauda, su calidad es comparable a los mejores Triodos; no tiene nada que envidiar a ninguna de ellas, solo son pequeños matices que definen su personalidad sonora.

Me ha sorprendido gratamente y me ha dado la impresión que en parte el sonido de este SET se debe a la válvula de previo, la ECC83, es una gran NOS que aporta mucha riqueza y naturalidad. Por otro lado la rectificadora a válvulas le aporta un fondo neutro, sin agresividad ninguna, es de lo mejor que se puede poner en fuentes de alimentación.

Nuevo proyecto - Página 2 Img_2090
Nuevo proyecto - Página 2 Img_2091

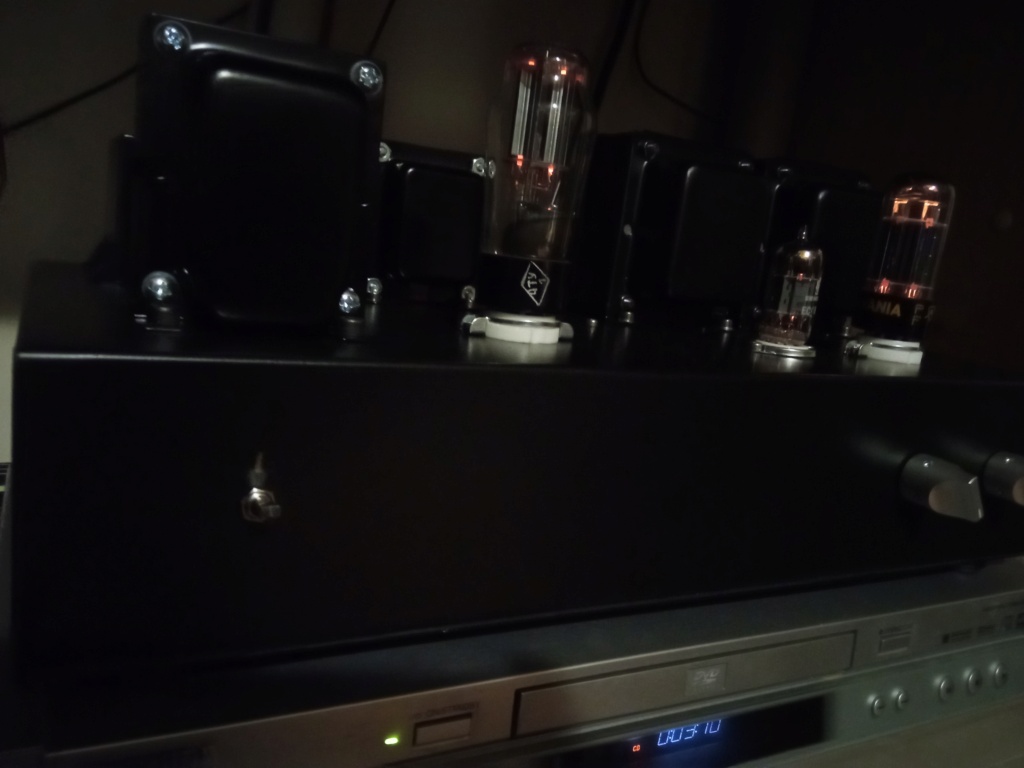

Nuevo proyecto - Página 2 Img_2092
MONOLITO
MONOLITO

Cantidad de envíos : 4358
Edad : 65
Localización : Madrid
Fecha de inscripción : 11/09/2013

A audiohummadrid, Mushoblues, Mahtar5, Trirodador, Sumiko y a Bladerunner les gusta esta publicaciòn

Volver arriba Ir abajo

Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  Javito Mar 18 Ene 2022 - 9:45

Hola, me gusta mucho el tipo de circuito que has planteado, lo más sencillo posible para no modificar el sonido.
Los amplis que tengo tienen filtros, compensador y control de tonos, y al principio los usaba pero ahora ya no. Raras veces le doy un poco al potenciómetro de graves o de agudos.

Javito

Cantidad de envíos : 250
Localización : Pamplona
Fecha de inscripción : 03/02/2021

Volver arriba Ir abajo

Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  MONOLITO Mar 18 Ene 2022 - 10:06

Hay que huir en lo posible de los controles de tono, pues modifican la señal y se pierde fidelidad.
Solo he visto alguno y de hecho tengo un previo de válvulas que tiene un circuito para compensar los desfases y distorsiones que producen los controles de tono. Está claro que hay grabaciones pésimas u otras circunstancias que no le viene mal un retoque de tono, pero lo suyo es no usar ninguno... además, es que se nota que cuanto menos componentes se usen, más natural es el sonido.
MONOLITO
MONOLITO

Cantidad de envíos : 4358
Edad : 65
Localización : Madrid
Fecha de inscripción : 11/09/2013

A walkie le gusta esta publicaciòn

Volver arriba Ir abajo

Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  casito Mar 18 Ene 2022 - 14:18

ta salio mu feote, solo se ven los trafos y alguna bombillita...., no le pones lucicas azules como los chinos?
casito
casito

Cantidad de envíos : 2478
Localización : Vitoria
Fecha de inscripción : 14/02/2010

Volver arriba Ir abajo

Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  MONOLITO Mar 18 Ene 2022 - 23:37

Más feo soy yo, wave
MONOLITO
MONOLITO

Cantidad de envíos : 4358
Edad : 65
Localización : Madrid
Fecha de inscripción : 11/09/2013

Volver arriba Ir abajo

Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  walkie Miér 19 Ene 2022 - 4:53

Hola Monolito, muy chulo te ha quedado, me imagino que usas cajas HUM con este ampli, si es así podrías comentar que modelo y marca de cajas crees tú que sonarían de muerte con este ampli?, también estoy totalmente de acuerdo contigo con los controles de tono.

Salud.
walkie
walkie

Cantidad de envíos : 2562
Localización : Bélgica
Fecha de inscripción : 16/11/2016

Volver arriba Ir abajo

Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  MONOLITO Miér 19 Ene 2022 - 9:36

Hola walkie.
Tengo unas cuantas cajas acústicas. Comerciales las Sonus Faber Electa, que a pesar de sus 88dB puede con ellas, debido a que la alimentación y los transformadores de salida están sobredimensionados, evidentemente con otros amplificadores más potentes van mejor las Electa, ¡Pero vamos!, que es ya suficiente, también hay que recordar que la Electa es fácil de mover, y tiene una curva de impedancia bastante estable que no baja mucho.

Tengo otras cajas de 90 y 92 dBs, con esas va mejor todavía. Tengo otras dos cajas HUM que he fabricado y son de 92dBs, y van mejor, pero lo curioso y lo que puede chocar, es que una tiene un woofer de 12" y otra de 15", y con las dos puede mejora aún que con la Electa. Evidentemente para niveles de escucha moderados, pero me sobra, pues suelo escuchar de noche y rara vez paso de 0,5W , ¡Parece mentira que pueda mover un 15"!.
Esta caja HUM con el módulo de graves del altavoz de 15", es el que tengo a la venta y lo publico habitualmente en el foro en la sección de Ventas/compras, hay lo puedes ver, pero tengo que renovar el anuncio, y si no, te pongo alguna foto en este hilo.

Evidentemente lo suyo son cajas de 90dBs para arriba. Ahora se está hablando mucho de todobanda, de cajas Omega, de los chino Tang Band. Otros que le irían bien: Supravox, Audionote... también irían muy bien con Klipsch, que me consta por algún amplificador de poca potencia que he dejado a algunos compañeros que tienen esta marca de cajas.


Última edición por MONOLITO el Miér 19 Ene 2022 - 12:44, editado 1 vez
MONOLITO
MONOLITO

Cantidad de envíos : 4358
Edad : 65
Localización : Madrid
Fecha de inscripción : 11/09/2013

A walkie y a Trirodador les gusta esta publicaciòn

Volver arriba Ir abajo

Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  walkie Miér 19 Ene 2022 - 12:40

Gracias por la respuesta Monolito, la verdad es que todo es tan relativo en este mundillo que uno no se espera mover conos de 15” con un triodo, pero aparte de los watts hay otras cosas que intervienen. Las cajas que mencionas no están ahora mismo publicadas, si quieres pones una foto aquí mismo en el hilo, me imagino que es algo tipo horn.

Las todobanda sinceramente no son lo mío, me gustan más las dos vías con filtro de primer orden, me llama la atención algo que tenga drivers horn.

Saludos.
walkie
walkie

Cantidad de envíos : 2562
Localización : Bélgica
Fecha de inscripción : 16/11/2016

Volver arriba Ir abajo

Nuevo proyecto - Página 2 Empty Re: Nuevo proyecto

Mensaje  MONOLITO Vie 21 Ene 2022 - 8:52

Esta es la caja que actualmente estoy usando con este amplificador.
No es horn, es más convencional, pero con un diseño personal, para que tenga un sonido abierto.
Se mueve muy fácilmente, es un tanto especial, ya que es semiabierta, con un módulo de graves y otras cosillas:

Nuevo proyecto - Página 2 Aaa10
