Problemas con capsula nueva y los cables de colores

Buenas tardes a todos. Compre una capsula at95. El plato es project Carbon. Al montarla me he hecho un lío con los cables, creo que no los he colocado bien. Lo cierto es que ahora hace un ruido tremendo y además los cables quedan sueltos. Adjunto foto. Reconozco que soy un manazas!! Gracias a todos.

Pines de arriba colores blanco y rojo, son los vivos de los dos canales
Pines de abajo colores azul y verde, son las masas de los dos canales



Saludos

[quote="galena"]Pines de arriba colores blanco y rojo, son los vivos de los dos canales
Pines de abajo colores azul y verde, son las masas de los dos canales

Hola. Muchas gracias, suponía que debía de tratarse de algo así. Lo conecté como me vino en gana, y claro, como todo lleva un proceso y el color de los cables sirve para algo. Muchas gracias por tu respuesta.

No te preocupes que peores cosas hemos hecho algunos...si yo te contara un sábado jurando en arameo porque el SACD no se oía por analógico hasta que me di cuenta de que lo había conectado a una entrada errónea del ampli....

Espero que me perdonen los ingenieros de Pioneer porque me acordé de su santa madre hasta que me di cuenta que el patoso había sido yo...

BIFFBIFORD escribió:Buenas tardes a todos. Compre una capsula at95. El plato es project Carbon. Al montarla me he hecho un lío con los cables, creo que no los he colocado bien. Lo cierto es que ahora hace un ruido tremendo y además los cables quedan sueltos. Adjunto foto. Reconozco que soy un manazas!! Gracias a todos.

esa es de las más difíciles de montar, ya verás para poner los tornillitos.....

Gracias por la contestación.
A vueltas con este tema, y después de conectar los cables correctamente, sigue sin poder escucharse, haciendo un zumbio espantoso. Se oye muy de fondo y sólo por una caja.
Con mi casi nula experiencia lo achaco a lo siguiente:
1)Que algún cable se haya soltado, no esté conectando correctamente y haya que soldarlo bien.
Siendo un Project Carbon y viendo que el brazo viene completo, como me cargue los cables voy bien jodido así que ando con mucho cuidado. Alguna solución si esto ocurriera?

Cuando zumban es falta de masa.
O que algún conector no hace buen contacto .... y falla la masa.

Ahora y ayudado con un tester deberías comprobar este asunto de los contactos, una punta en los contactos de la cápsula y la otra punta al final del cable donde se conecta con el ampli, para comprobar que no haya ningún corte o cruce.

Saludos

galena escribió:Cuando zumban es falta de masa.
O que algún conector no hace buen contacto .... y falla la masa.

Ahora y ayudado con un tester deberías comprobar este asunto de los contactos, una punta en los contactos de la cápsula y la otra punta al final del cable donde se conecta con el ampli, para comprobar que no haya ningún corte o cruce.

Saludos

Hola
Aprovechando este tema, estoy liado con los zumbidos de un Lenco L75/s que estoy intentando restaurar, he recableado parcialmente el brazo (con un cable normalito) cambiado la capsula (At-vm95e) los cables de la cápsula y probado todas las variantes de masa posible y ni por esas. Lo siguiente es cambiar los cables por otros mejores (litz) que tengo pedidos y trenzarlos siguiendo un sistema que he leído en lenco heaven.
Lo del tester ya lo he probado y nada.
Hay algo que se me escapa y no tengo ni idea.
Se aceptan comentarios.
Saludos

Hola Ignacube.

En la segunda foto, en la "regleta de contactos flotantes" veo que solo das masa a la pantalla de uno de los 2 canales, aunque cuando conectes el plato al amplificador si quedarán los dos canales con la malla unida a masa.
Lo ideal sería llevar la masa del fonochasis con un cable a chasis del amplificador, sin conectar ésta a la pantalla de los cables de señal que es lo que está haciendo el puente que une el contacto 2 con el 3 (contando de izquierda a derecha).

opelcorsa escribió:Hola Ignacube.

En la segunda foto, en la "regleta de contactos flotantes" veo que solo das masa a la pantalla de uno de los 2 canales, aunque cuando conectes el plato al amplificador si quedarán los dos canales con la malla unida a masa.
Lo ideal sería llevar la masa del fonochasis con un cable a chasis del amplificador, sin conectar ésta a la pantalla de los cables de señal que es lo que está haciendo el puente que une el contacto 2 con el 3 (contando de izquierda a derecha).

Bien visto, originalmente este modelo estaba con cable de masa directo al amplificador y en una de las variantes de poner masa lo elimine y realice el puente de masa al contacto "L-" , pero ni así ni asa. Cuando ponga el nuevo cable (Litz) volveré a poner el cable de masa y eliminaré el puente.

Gracias

galena escribió:Pines de arriba colores blanco y rojo, son los vivos de los dos canales
Pines de abajo colores azul y verde, son las masas de los dos canales



Saludos

Me acabo de dar cuenta que no lo he puesto así. Lo tengo como la capsula que llevaba anterior (stanton 500) que el negativo esta arriba y positivo abajo.

La que he liado...

A mí me pasó. Cuando le quité el viejo Philips GA222 su cápsula GP401 y le puse una Hana EL, no me fijé en el orden porque vi que la Hana tenía los pin con los coleres muy bien señalizados y el cableado del brazo también cada cable con su color. Pero al volver a colocar la GP401, ésta no lleva los pin de colores, y las marcas de +,-,gnd casi no se veían. Así que seguí el mismo orden de colores que tenía con la Hana. ¡¡¡¡¡ ERRORRRRR !!!!!! La GP cambia las masas con respecto a la Hana y otras cápsulas modernas.

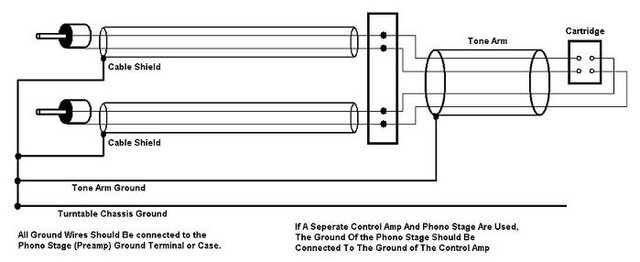

Los platos zumban porque están mal cableados, suelen utilizar un cable blindado por canal y aprovechan la malla para transportar la señal y al mismo tiempo esa malla la llevan a masa.

Hay que cablearlos con un cable blindado con 4 vivos, para cada contacto se utiliza un vivo para transportar la señal, y ninguno de estos cables que transportan la señal debe ir a masa.



Con este cableado desaparecen los ruidos.

Saludos

Gracias por el aporte

Por el chasis de los aparatos, amplis lectores platos etc, corren todos los ruidos y zumbidos, si a ese chasis le soldamos un cable de señal...... por ese mismo cable subirán e irán a parar al ampli y luego saldrán por los altavoces.
Los cables de señal no deben tocar el chasis.

Saludos

Una cuestión más:
La capsula AT-vm95e indica salida 4.0 mV y le amplificador Luxman L-235 que pienso utilizar dice algo de entrada MM 1.8mV Hay algún problema? con esta diferencia

Se supone que esa entrada es la mínima admitida para dar nivel de lectura. Casi todas la MM actuales van de 3 a 5 mV como media y según las marcas.
Hasta las hay más superiores con cierta frecuencia. No conozco ninguna actual tan de baja salida.

En mi previo de phono indica, por un lado:

Input Sensitivity at 1 kHz :
MM, 5 mV in for 1.1 V output
MC, .9 mV in for 1.1 V output

y, por otro,

Input overload:

MM, 200 mV
MC, 36 mV

que creo es la máxima señal que le puedes meter (que me corrija alguien si no es así, pf). Mira a ver si indica algo así tu ampli.

Saludos,

CJ

Asi es, el máximo nivel que aconseja ese previo son los 200 y 36 mv según cápsulas.
Y con los previos hay que andar con cuidado porque es la parte que trabaja con señales más débiles y amplifican mucho, un exceso de señal puede llegar a quemar algún transistor. Las etapas son más flexibles y admiten mayores variaciones en la entrada sin riesgo de quemarse.

Saludos

OK

en el L-235

input Sensitivity/Impedance: MM 1.8mV / 50 K ohms

Phono MM Overload: 130 mV

Vamos bien

Gracias.
