Mensaje  trocri el Dom Nov 21, 2010 1:10 pm

Siempre que hablamos sobre cassette deck de referencia nombramos a Nakamichi. Pero siempre hay excepciones y esta es una.


PIONEER CT-A1 Large-4b31c27840b0e

PIONEER CT-A1 Large-4b31c22e5bfb9

Esta belleza data del año 1979 y sus caracteristicas principales son:

3 head
Dolby B
Filtro MPX
Calibración automatica del bias
Direct drive
Pitch control
Monitorización de la cinta en tiempo real
Ajuste de nivel de micrófono (izquierda / derecha)
Temporizador de grabación / reproducción
4 posiciones de cinta. Normal, cromo, ferrocromo y metal
Doble capstan

El valor de esta maquina en el año 1979 era de 1300 dolares.

Hay un modelo de Phase Linear ( 7000 ) muy parecido a este, pero es que realmente es un Pioneer bajo otro nombre ya que Phase Linear pertenece a Pioneer.



PIONEER CT-A1 PHASE%20LINEAR%20MODEL%207000%20SERIES%20TWO%200c

PIONEER CT-A1 Phase_linear_model_7000.preview
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  javihv el Dom Nov 21, 2010 8:58 pm

Menudo bicharraco... tiene más botones que una nave espacial.
Pocos afortunados tendrían uno de esos... menuda envídia.
Con la de cintas que habré grabado yo en el Sanyo de mi hermana, jajaja.
javihv
javihv

Cantidad de envíos : 4767
Edad : 45
Localización : Córdoba (Spain)
Fecha de inscripción : 06/05/2010

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  inakigj el Lun Nov 22, 2010 5:00 am

¿Me imagino que no sera auroreverse evil 3 verdad....?
cerrada es feota....,pero brutal
inakigj
inakigj

Cantidad de envíos : 446
Edad : 57
Localización : Guipuzcoa
Fecha de inscripción : 20/05/2009

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  trocri el Lun Nov 22, 2010 8:35 am

inakigj escribió:¿Me imagino que no sera auroreverse evil 3 verdad....?
cerrada es feota....,pero brutal

No no es autoreverse. El tema del autoreverse es controvertido ya que la unica marca que consiguió un mecanismo de azimuth manual o automatico fué Nakamichi y evidentemente patentó el invento.
Yo si no hay un mecanismo de regulación de azimuth prefiero que no tenga autoreverse. O si no el otro sistema de Nakamichi en la serie RX con el sistema unidireccional.
Se ve perfectamente al final de este video.



trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  gotran el Lun Nov 22, 2010 9:01 am

OFF-TOPIC:

El tema musical que sale en el video lo reconozco de oirlo a menudo, pero no sé de quién es. ¿Sabéis qué tema es?.

Graaaacias...

PD: Los cacharros, guapísimos...
gotran
gotran

Cantidad de envíos : 2130
Localización : Huelva
Fecha de inscripción : 15/12/2008

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  rafa75 el Lun Nov 22, 2010 9:29 am

George Thorogood And The Destroyers y hay otra version de los ZZ TOP,imagino que habra mas versiones.Saludos
rafa75
rafa75

Cantidad de envíos : 1491
Edad : 44
Localización : Guadalajara
Fecha de inscripción : 18/12/2008

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  astroboy el Lun Nov 22, 2010 9:57 am

trocri escribió:Siempre que hablamos sobre cassette deck de referencia nombramos a Nakamichi. Pero siempre hay excepciones y esta es una.


PIONEER CT-A1 Large-4b31c27840b0e

PIONEER CT-A1 Large-4b31c22e5bfb9

Esta belleza data del año 1979 y sus caracteristicas principales son...

Sí que es una belleza, me gusta mucho.
astroboy
astroboy

Cantidad de envíos : 140
Localización : Madrid
Fecha de inscripción : 11/09/2010

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  javihv el Lun Nov 22, 2010 12:14 pm

He alucinado con el sistema autoreverse unidireccional... me pillaría uno de esos sólo para verlo darle la vuelta a la cinta.
javihv
javihv

Cantidad de envíos : 4767
Edad : 45
Localización : Córdoba (Spain)
Fecha de inscripción : 06/05/2010

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  gotran el Mar Nov 23, 2010 3:56 am

rafa75 escribió:George Thorogood And The Destroyers y hay otra version de los ZZ TOP,imagino que habra mas versiones.Saludos

Muchas gracias Rafa75.

Saludos.
gotran
gotran

Cantidad de envíos : 2130
Localización : Huelva
Fecha de inscripción : 15/12/2008

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  sevengables el Vie Nov 26, 2010 10:03 am

Impresionante, si señor. Sin embargo, como se fabricaba a finales de los 70s, será difícil pillar una en buen estado. La CT 93 es una mejor opción y seguramente la pletina más atractiva estéticamente jamás fabricada. Yo tengo una y es una pasada.
Por cierto, Gotran, a ver si vas al dentista.

Oscar Wilde said: "I have the simplest tastes. I'm always satisfied with the best"
sevengables
sevengables

Cantidad de envíos : 496
Localización : Somewhere here
Fecha de inscripción : 19/07/2010

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  trocri el Vie Nov 26, 2010 10:57 am

sevengables escribió:Impresionante, si señor. Sin embargo, como se fabricaba a finales de los 70s, será difícil pillar una en buen estado. La CT 93 es una mejor opción y seguramente la pletina más atractiva estéticamente jamás fabricada. Yo tengo una y es una pasada.
Por cierto, Gotran, a ver si vas al dentista.

Oscar Wilde said: "I have the simplest tastes. I'm always satisfied with the best"

No estoy de acuerdo el deck mas atractivo y el mejor tecnicamente es este:


PIONEER CT-A1 Nakamichi_1000zxl_limited_-_16-640

PIONEER CT-A1 15b3_3-1

PIONEER CT-A1 1000ZXL+GOLD


1 millón de pesetas del año 1981
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

PIONEER CT-A1 Empty PIONEER CT-A1

Mensaje  Maladron el Vie Nov 26, 2010 5:57 pm

Respondiendo a Gotran el tema es original de Bo Diddley - Im a Man

Maladron

Cantidad de envíos : 4
Localización : cordoba
Fecha de inscripción : 14/11/2010

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  sevengables el Dom Nov 28, 2010 12:26 am

¡Hola a todos!.

En respuesta a Troci:

a) No dudo que la Nakamichi es una máquina impresionante y seguramente superior a la Pioneer en cuanto a sonido. Tengo también una CR7 y es maravillosa.

b) Sin embargo, en cuanto a estética (proporciones de formas, elegancia, diseño...) la CT 93 es y sigue siendo para mí insuperable. No tiene el frontal chapado en oro (ni falta que le hace) y no daba la posibilidad de grabar el nombre de su propietario (no soy vanidoso). Como todo en la vida es cuestión de gustos (todos tenemos uno - justo como la parte del cuerpo donde la espalda pierde su nombre - ), para mí, sigue siendo la mejor en ese sentido.

Saludos. Hello
sevengables
sevengables

Cantidad de envíos : 496
Localización : Somewhere here
Fecha de inscripción : 19/07/2010

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  trocri el Dom Nov 28, 2010 8:05 am

sevengables escribió:¡Hola a todos!.

En respuesta a Troci:

a) No dudo que la Nakamichi es una máquina impresionante y seguramente superior a la Pioneer en cuanto a sonido. Tengo también una CR7 y es maravillosa.

b) Sin embargo, en cuanto a estética (proporciones de formas, elegancia, diseño...) la CT 93 es y sigue siendo para mí insuperable. No tiene el frontal chapado en oro (ni falta que le hace) y no daba la posibilidad de grabar el nombre de su propietario (no soy vanidoso). Como todo en la vida es cuestión de gustos (todos tenemos uno - justo como la parte del cuerpo donde la espalda pierde su nombre - ), para mí, sigue siendo la mejor en ese sentido.

Saludos. Hello

Exacto: para gustos. Pero la Nakamichi sigue siendo la mas gustosa Very Happy
trocri
trocri

Cantidad de envíos : 7443
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  antoniopax el Sáb Mar 30, 2019 12:04 am

vamos a rescatar este hilo del año 2010 jejeje, y coincido plenamente contigo trocri la nakamichi zxl 1000 es la mas bonita, hay una sorpresa jejeje por eso e rescatado este hilo.
y es que no en breve hay que esperar todavia mucho no años jejejeje, pero entre octubre o ya diciembre de este año 2019 seguro me compre una pioneer ct-a1.

esta puesta en mi punto de mira y estado estudiando mucho acerca de ella hace unos años y mucho más ahora, ya que por fin se han sacado a la luz fotos de como es por dentro.
y todo gracias a un italiano que las arregla y ha colgado fotos de sus entrañas, pues como digo se como funciona, como esta de bien fabricada y más aun lo duradera que és.

vale un pastón pasando de los 2000 euros por eso como que comprarla ahora no me és posible, por eso e de esperar a reunir todo ese dineral y caerá en mis manos seguro seguro.
aunque tengo otras en la recamara y es una phase linear 7000 serie two, pioneer ct-93, pioneer ct-95, o una que si la tengo tambien mucho cariño y es una hitachi d-5500m en un estado de 10 esta inmaculada.

una cosa que digo es que esta pioneer ct-a1 es una autentica preciosidad, lo tanque y enorme que és siendo la segunda pletina más pesada fabricada, la primera es la nakamichi zxl 1000.
una información mas acerca de esta pioneer ct-a1, y es que los cabezales que lleva son sendust ribbón, uno de los mejores cabezales más duros y resistentes hacia el desgaste.

el cabezal que si que és de ferrita és el de la phase linear 7000 series two, ese tipo de cabezal lo lleva la pioneer ct-f1250 cabezal de ferrita cosa que en la pioneer ct-a1 los lleva sendust ribbon.
otra maravilla tecnica es su motor capstan direct drive, esta pioneer ct-a1 solo lleva dos gomas nada más, es tal el calibre y densidad del motor capstan que lo hicieron para que no sufra de vibraciones o wow&flutter.

otra información más es que esta pioneer ct-a1 y pioneer ct-f1250 se hicieron en el mismo año las dos 1979, pero antes fué la pioneer ct-a1 la que salió a luz y luego fué la pioneer ct-f1250.
ambas casi se llegan a parecer algo pero no si se mira por dentro una y otra, queda claro que no son iguales ni tan siquiera en la parte mecanica, que és aun mejor echa la pioneer ct-a1 que la pioneer ct-f1250.

se podria equivaler entre un hibrido de las dos si digo dos entre la pioneer ct-f1000 y pioneer ct-f1250, dando el resultado de esta pioneer ct-a1 una maravilla de la tecnologia que se gastaba en el 1979.

aqui van las fotos del interior de la pioneer ct-a1.

PIONEER CT-A1 A44d6707f21e10c09d6ed01801532235o

PIONEER CT-A1 Bad9bb6944f9d4e13f0fc674126268e1o

PIONEER CT-A1 354c5caa9713146b285e876b194eccdeo

PIONEER CT-A1 50ae8d94849d6a31eec4b2f2d15b0f22o

PIONEER CT-A1 44469935b395711c7562eb16cd4a9453o

PIONEER CT-A1 488cf7565b34e75acb455129a615e4dao

PIONEER CT-A1 2f4580f203d2219ee191b8a835ddb36eo

PIONEER CT-A1 60d6302945da82b55ee1923f110ce63eo

PIONEER CT-A1 F992e2532cd63241f46aa31b154edf87o

PIONEER CT-A1 5edcc72cb2b5b12f12117262220ccd11o

PIONEER CT-A1 714cf521841d5422c8f095e4baf2cf7eo

PIONEER CT-A1 05f9599289e2ba012a21491f918cdf6bo

PIONEER CT-A1 A772ae25fe313b4d064d0a4322434ab3o

PIONEER CT-A1 B6392a2ab4a9a1fc7a9300a4acaa256co

PIONEER CT-A1 D5344281576a8405576e3dba16dc7f5eo

PIONEER CT-A1 Bd90828bfc75b5fbaef09f0ced87cdc5o

PIONEER CT-A1 6ac5d5d4b8b57fa90e2dc3fb9b72285do
antoniopax
antoniopax

Cantidad de envíos : 1023
Edad : 47
Localización : madrid
Fecha de inscripción : 25/03/2010

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  Pablito el Sáb Mar 30, 2019 4:35 am

Qué barbaridades llegaron a hacerse. Quién pudiera.
Pablito
Pablito

Cantidad de envíos : 607
Localización : Granada
Fecha de inscripción : 24/05/2012

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  antoniopax el Sáb Mar 30, 2019 11:21 am

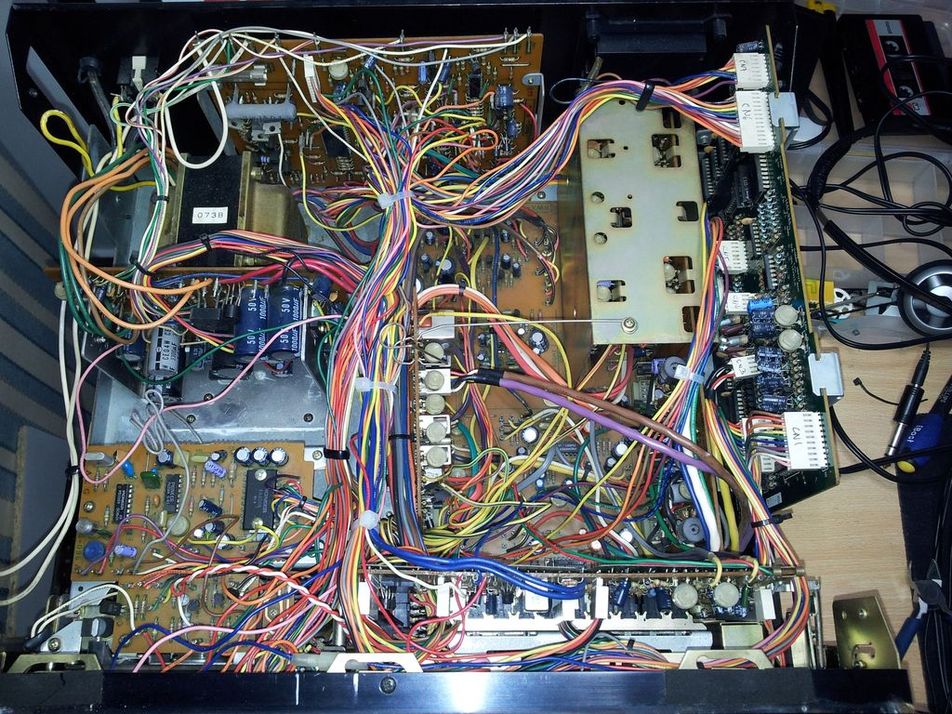

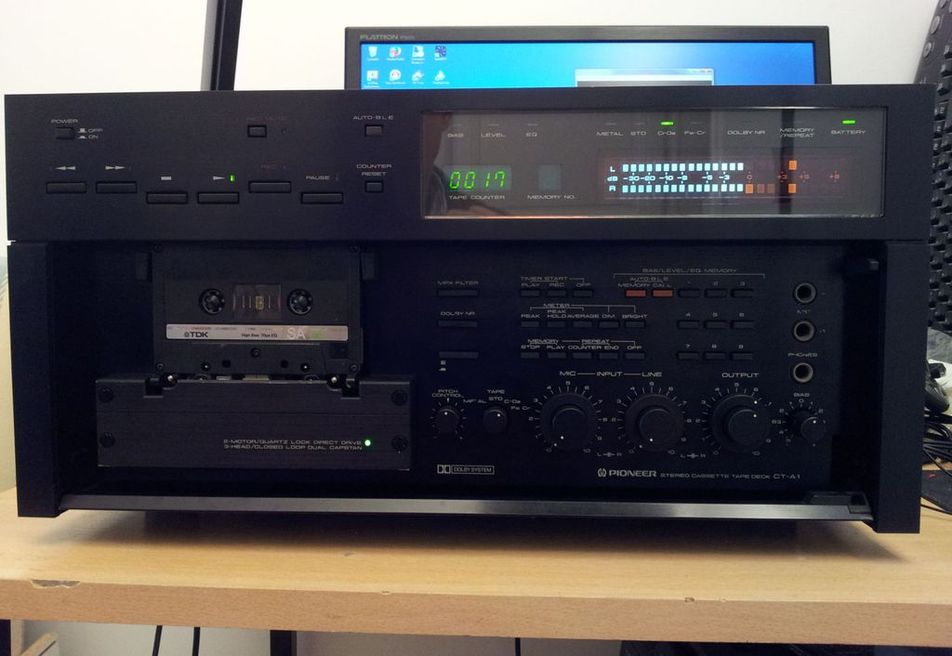

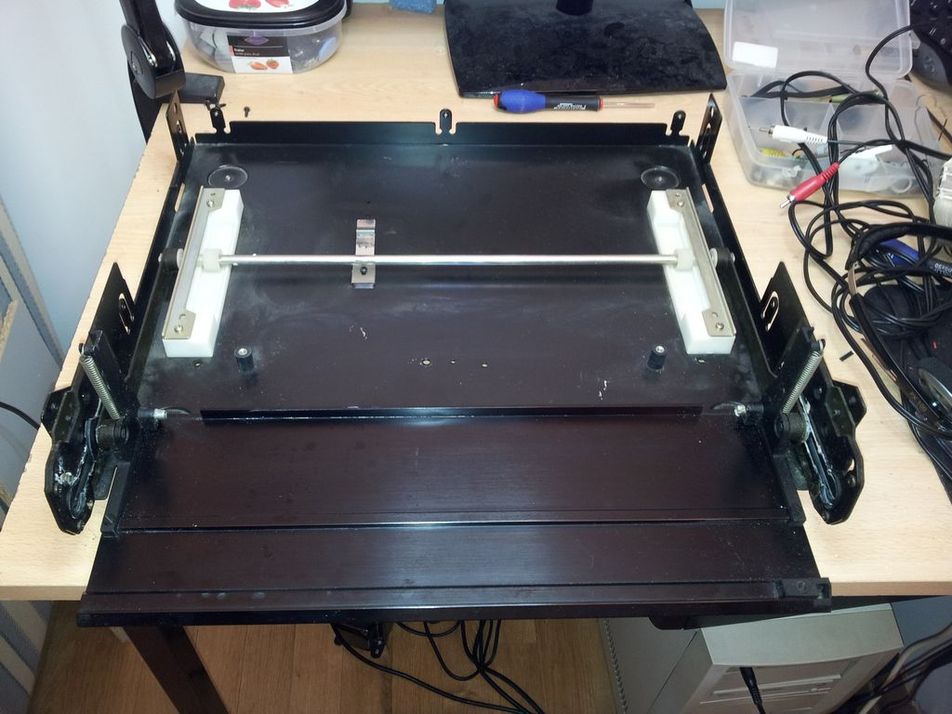

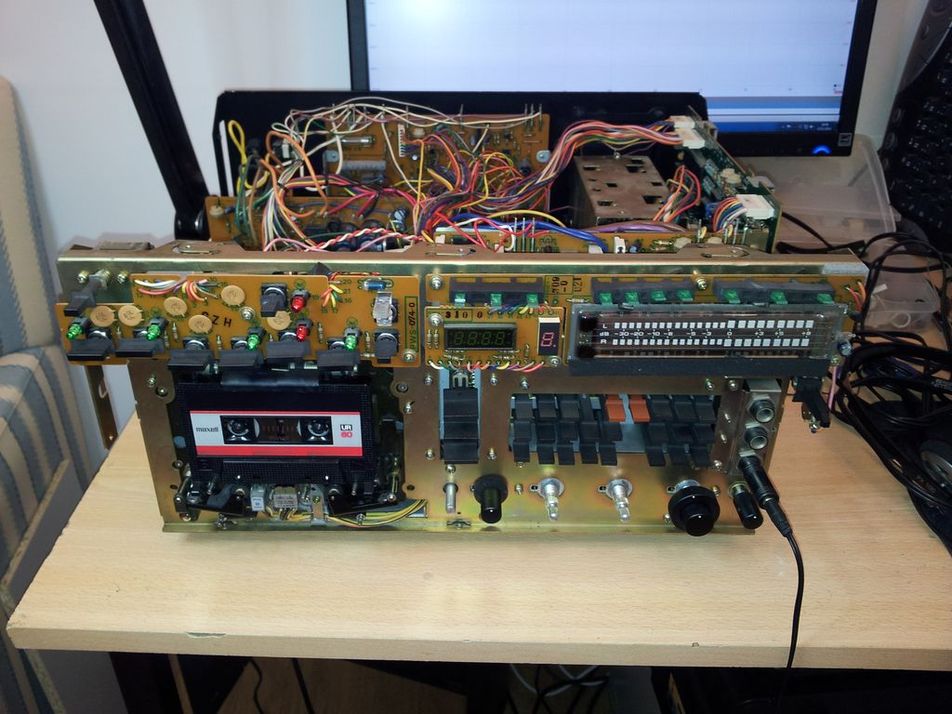

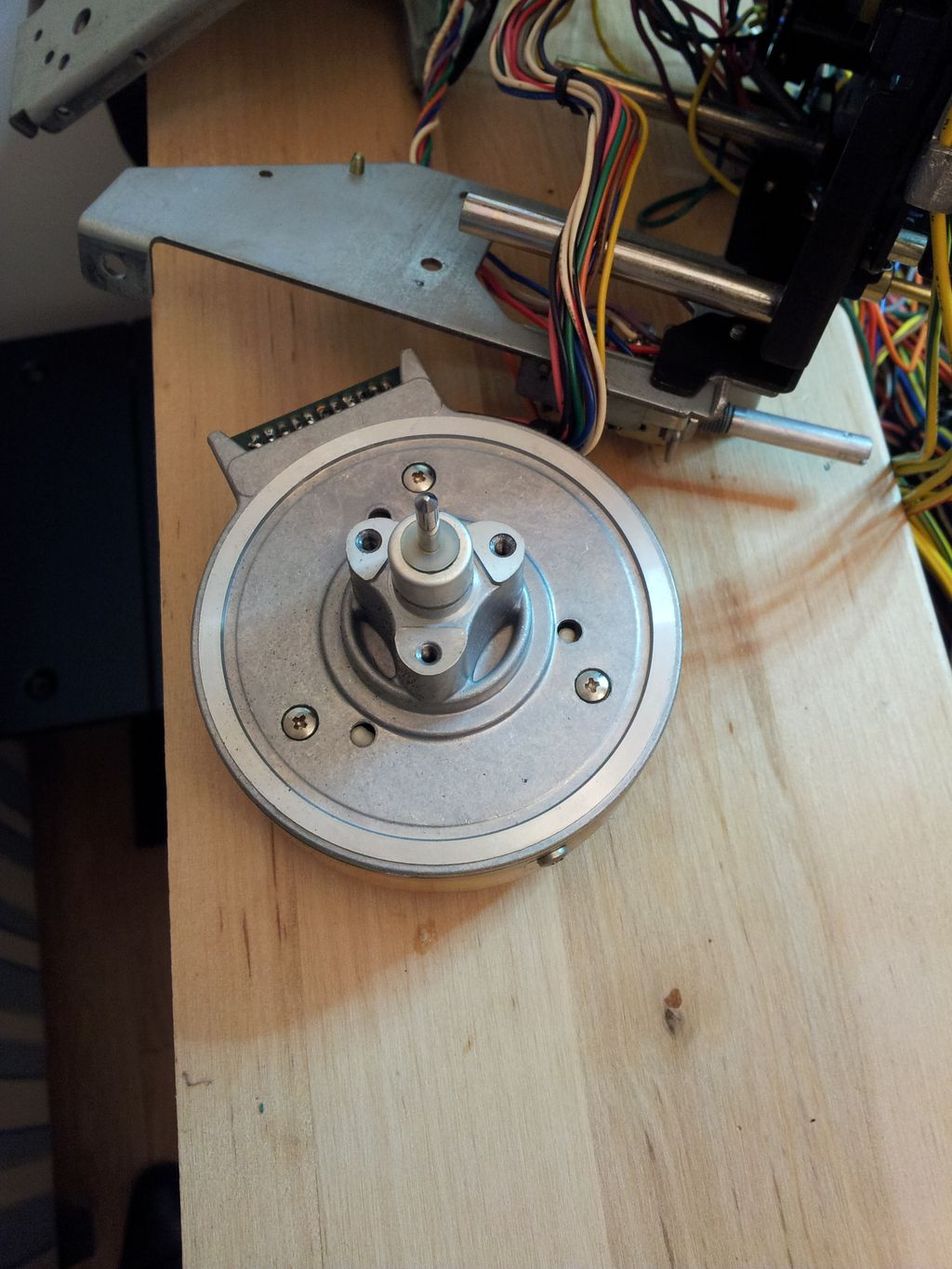

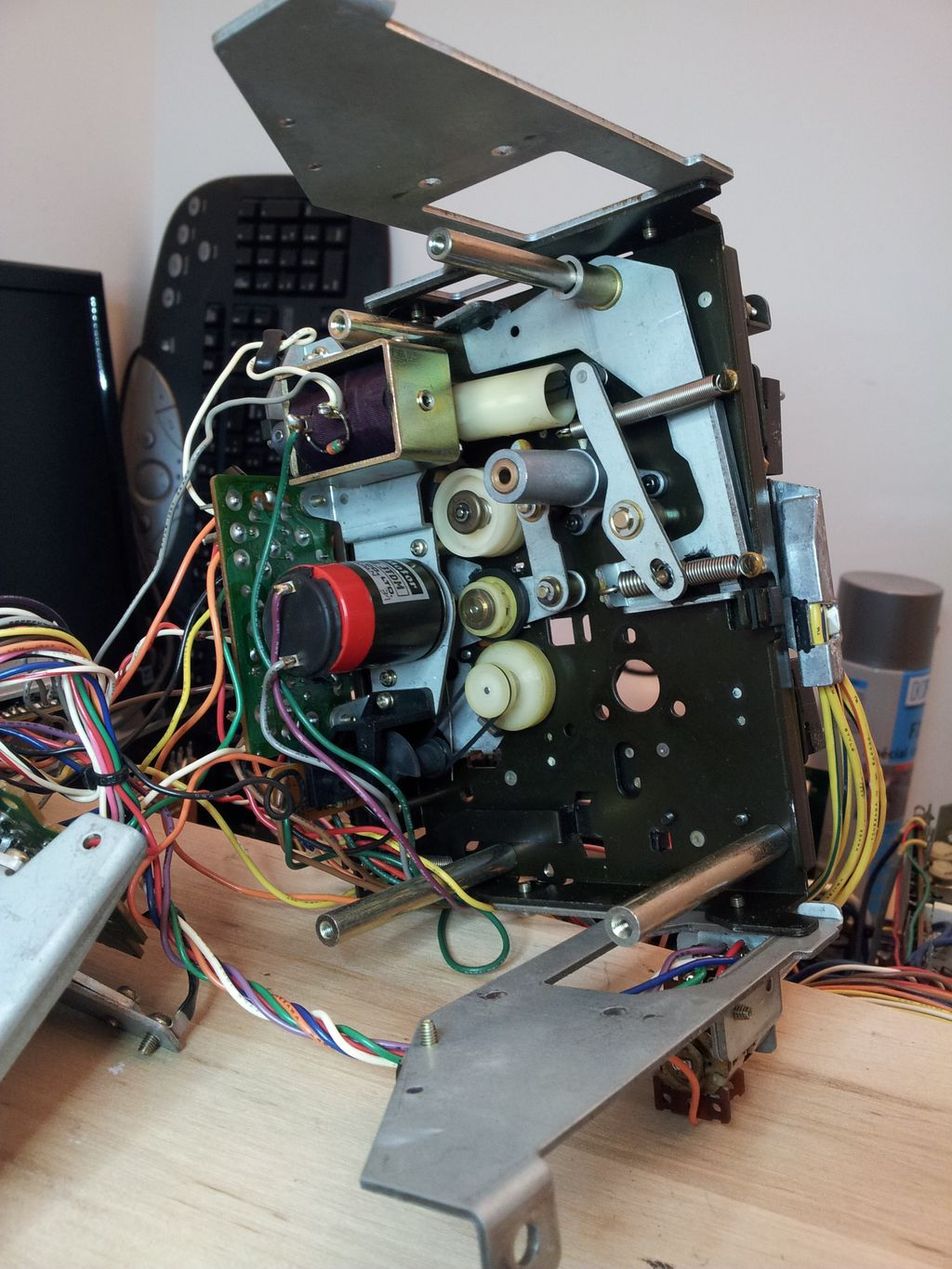

vamos con otras fotos más, motor direct drive, logica de control, cabezal sendust ribbon y diagrama de REC & PLAY.

PIONEER CT-A1 Ct-a1(7)
PIONEER CT-A1 Ct-a1(5)
PIONEER CT-A1 Ct-a1(2)
PIONEER CT-A1 Ct-a1(4)
PIONEER CT-A1 Ct-a1(6)
antoniopax
antoniopax

Cantidad de envíos : 1023
Edad : 47
Localización : madrid
Fecha de inscripción : 25/03/2010

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  antoniopax el Sáb Mar 30, 2019 11:36 am

descripción de la pioneer ct-a1.

La platina de casete estéreo que apuntaba a la clase más alta para todos con esquemas de 3 cabezas que adoptaron el sistema Auto BLE y la primera cabeza de cinta del mundo.

Tres esquemas de cabezales que prepararon una combinación de grabación de sonido / juego por el primer envío de cinta del mundo para tener éxito en un desarrollo y el borrado de la cabeza por una composición especial se adoptan como un encabezado, El proceso de un cabezal de transmisión de cinta hace que el impacto del centro de ALAMBRE de un estado fundido se desprenda de una boquilla según los requisitos pertinentes, y el enfriamiento rápido se prolonga a través de un rodillo directo.

Esto ha tenido éxito en 0.2 mm - 0.3 mm utilizando una banda delgada de 50 micras a la vez que el envío se convirtió en el límite con la tecnología convencional. Y este listón de cinta fue moldeado en la estructura de laminación de 11 hojas, y la propiedad de la región alta de haber mejorado notablemente la falla de una región alta y sobresalir en la supresión de una sobrecorriente se ha realizado, además, este cabezal de cinta de cinta sirve como una alta relación de SN y un extenso diseño de rango dinámico en el que la altura de permeabilidad que el propio envío ha sido empleada de manera eficiente, y también la relación de eficiencia de polarización también es buena dos veces [aproximadamente] en comparación con Cabezal de envío convencional.

El cabezal de reproducción ha establecido el ancho de la brecha en 0.8micro para reconciliar la característica de frecuencia en una región alta y el mérito de una sensibilidad, y ha logrado moldear una brecha estrecha aprovechando la propiedad de un listón de cinta, sin sacrificando una sensibilidad, además, el cabezal de grabación establece el valor de la brecha de 2.5micro, para extraer la característica de frecuencia en el momento de una grabación de sonido, y una sensibilidad en la máxima extensión, y la densidad de flujo magnético de saturación está aumentando la calidad de la toma de sonido. La ventaja del mérito es que es grande y la sensibilidad es alta.

Como el espaciador de núcleo que ambos canales derecho e izquierdo se unen completamente en consideración del efecto de protección sobre un campo magnético de fuga en una cabeza de cinta, una gran cantidad de material de conducción eléctrica no magnética del efecto de protección electrostática y la placa de protección mediante Se adoptan la permalloy excelente en el efecto de escudo magnético, y el doble blindaje está elevando la calidad del tono, además, tiene una estructura que dio el ángulo de distribución moderado entre ambos canales, y hace que la separación de canales sea lo más sobresaliente al tomar brecha y tecnología de procesamiento de núcleo profundo de alta precisión.

En el cabezal de borrado, la densidad de flujo magnético de saturación desarrolla la composición especial que fue altamente excelente en resistencia al desgaste, y la está utilizando para un núcleo frontal con la estructura de doble hueco. Además, al realizar la compilación con el núcleo posterior de una ferrita, se realiza el pequeño y altamente eficiente cabezal de borrado, además, dado que la laminación del núcleo frontal mediante esta composición especial se realiza con 21 hojas de galga de luz de 0,1 mm, hay pocos aumentos de temperatura por la pérdida de la corriente de Foucault, y ha obtenido un rendimiento de borrado tan alto como 76 dB o más (1kHz , cinta de metal).

El sesgo de grabación de sonido, el nivel de grabación y el ecualizador de grabación de sonido que se adaptaron a las cintas utilizadas por el procesamiento aritmético de 6 bits de un microprocesador se detectan automáticamente. El sistema AutoBLE (Sistema de ajuste de ecualización de nivel de SFT de sesgo automático de BBLE) desarrollado recientemente Se adopta alta precisión. En una coordinación de un sesgo de grabación de sonido, incluso cuando las cintas de las cuales se utiliza la posición, la sensibilidad de las cintas selecciona la cantidad de corrientes de polarización cuya distorsión disminuye mucho y la establece como un valor óptimo. Es una coordinación de nivel de grabación (sensibilidad de las cintas), se cambia un nivel de grabación, se controla para que el nivel de reproducción y grabación se convierta en el mismo, y se configure un valor óptimo para que la curva de un código se vuelva simétrica por codificación, también en el momento de una operación del sistema Dolby.

En una coordinación de ecualizador de grabación de sonido, la propiedad de región alta de varias tesis se detecta automáticamente, y se establece como un valor óptimo para que se pueda cambiar un ecualizador de grabación de sonido y todas las bandas se vuelvan planas. Es posible llevar la funcionalidad de memoria en el sistema AutoBLE, para llevar a cabo la memoria del valor de coordinación de un ecualizador de nivel de sesgo a nueve tipos, y llamar, cuando sea necesario. Además, también se realiza una detección de la posición de error de un selector de cintas o de cintas deficientes, y se advierte mediante una pantalla de error.

El procesamiento aritmético de 6 bits se lleva a cabo en la unidad AutoBLE, que utiliza el microprocesador (PD-4005) en el que Pioneer desarrolló una coordinación de un ecualizador de nivel de polarización y varios tipos de controles que lo acompañan. La pulsación de un proceso de la tecla AutoBLE enviará un comando para que pueda estar en un estado de grabación de sonido desde una unidad AutoBLE a un circuito de control de mecanismo primero. Y se elige una señal de oscilación de 1 kHz y la señal se envía al cabezal de grabación a través del amplificador de grabación de sonido. Simultáneamente, una polarización de grabación de sonido también se superpone con una señal de oscilación de 1 kHz a través de un circuito de variable de polarización, y se suministra al cabezal de grabación. De esta manera, la señal de prueba grabada es sacada por el cabezal de reproducción, es suministrada al circuito rectificador de una unidad AutoBLE y hace un bucle de reproducción de grabación.

Una regulación automática se inicia primero a partir de una configuración de un sesgo. Es un esquema en el que esto lleva a cabo la variable [de la corriente de polarización] en 64 pasos, registrando una señal de prueba de 1 kHz, y detecta la cantidad altamente precisa y óptima de sesgos de visualización de 0.2} 0.2dB fuera del nivel de regeneración, la señal regenerativa dado al circuito rectificador de la unidad AutoBLE se cambió a voltaje de CC, y el microprocesador ha distinguido el nivel superior de un nivel de regeneración al cambiar el voltaje a cantidad digital aún más. Dado que el iterativo de Lch y Rch se realiza dos veces, detectan este valor de una polarización de peek y se calcula ese promedio, se ha observado una alta robustez en comparación con el esquema distinguido con un canal lateral y 1 vez de un valor de polarización de peek.

Una configuración de la cantidad de sesgos iniciará una coordinación del nivel de grabación óptimo a continuación. También en este momento, se usa 1Hz, y al cambiar finamente una corriente eléctrica de grabación de sonido en 64 pasos, se configura una señal de prueba para que se pueda configurar al nivel convencional cuya reproducción El voltaje de salida de ambos canales es 0dB. En el momento de la coordinación del ecualizador de grabación de sonido, un microprocesador elige la señal de prueba que es de 10 kHz, cambia la cantidad de compilaciones de un ecualizador de grabación de sonido en 64 pasos y hace que la característica de frecuencia sea plana.

Una vez completadas todas estas coordinaciones, las instrucciones de operación de un microprocesador rebobinan automáticamente las cintas hasta el lugar antes del inicio de la coordinación, y pasan a un estado de espera de grabación de sonido. The coordination statuses of an AutoBLE system are three light emitting diodes, and each of a sound-recording bias, a recording level, and a sound-recording equalizer is displayed. During the coordination, light emitting diode blinks and it is designed continue switching on the light after a coordination is completed. Moreover, three light emitting diodes blink simultaneously and warn of the error display by the mistake position of a tapes selector etc.

When the backup battery for memory is built in and a plug socket is pulled out at the time of the power source off and a power-down, a storing of a microprocessor is maintained also at the time of an absence sound recording. The Quartz PLL D.D> coreless motor is adopted as a capstan motor, and high torque called starting torque 180 g-cm is realized with the magnet (6 very) attached to the rotor, and the structure which the stator (nine coils) was made to counter superficially. Moreover, since [ which is depended on the permanent magnet which does not use an iron core for a rotator ] a DC motor, there is no magnetic unevenness, there is no fine oscillation by the cogging or a torque ripple, and the harmful flutter component is especially decreased sharply on Hearing impression.

And the rotation of a motor has adopted the direct-drive scheme which serves as a rotation of a capstan as it is, and, unlike the scheme which makes a capstan drive through a propagation organization, it has become the tapes run where the performance of the coreless motor was stabilized as it is. Furthermore, the capstan has adopted a thick type 3mm in diameter, since the rotational frequency of a motor can be made to low-speed-ize much more also by the same direct-drive scheme, the rotation unevenness and the fine oscillation by the deflection of a motor shaft etc. are controlled, and the mechanical endurance is also raised sharply.

El PLL de cuarzo que aplica la señal de referencia del oscilador de cristal altamente preciso de  } 0.004% o menos y del cual se realiza un muestreo y retención se adopta como mecanismo servo. Además, el tipo de integrador de perímetro de alta precisión se adopta como una organización de detección de velocidad propia del motor. Esto genera una señal de corriente alterna con el imán de 60 polos unido al perímetro de la vista trasera del rotor de un motor de cabrestante, y la bobina del patrón de impresión de baja impedancia de este número de polos que contrarrestan esto. También se logra al mismo tiempo que se mueve más, tuerce la precisión de Quartz PLL por el esquema que integra un perímetro más allá y lo convierte en una cosa.

Además, el cambio de polo magnético del motor adoptó la organización de conmutación en la que no contactó de acuerdo con el dispositivo de pasillo que Pioneer desarrolló de forma única, y se ha dado cuenta de la rotación silenciosa y suave. La organización de control de tono que puede llevar a cabo la variable [del tono en el momento de una reproducción]  } 6% se lleva a cabo (es cancelación automática en el momento de una grabación de sonido). La fuerza motriz del cuarzo PLL D.D. el motor del cabrestante se suministró al volante para un propulsor de subcapanador a través de la cinta de propagación, y se adoptó el esquema de doble cabezal de bucle cerrado que hace que corra una cinta de dos cabrestantes.

El ruido de modulación por las oscilaciones de las cintas generadas durante la ejecución de las cintas se interceptó fuera del bucle, y se realizó la reproducción de alta calidad de una grabación. además, lo que hay que considerar es el diseño que reduce la frecuencia de rotación ligeramente por el lado de un subcapanador en comparación con la frecuencia de rotación de un D.D. Cabrestante, y requiere una tensión de cinta continuamente uniforme en un bucle. No solo evita la fluctuación de nivel y la caída, sino que se enrolla desde el inicio de un volumen, se obtiene un toque de cabeza siempre bueno hasta el final, y está aumentando La fiabilidad de AutoBLE.

Además, la consideración que apunta a un juego de alta fidelidad, como la distribución del componente peek de un wow y flutter, se lleva a cabo cambiando el diámetro de un rodillo de presión en cada lado. El motor sin motor de alto par con pocas ondulaciones de torsión y engranajes se adopta como el motor solo para una unidad de carrete, y el volumen desigual de las cintas también ha disminuido en el tiempo de bobinado de alta velocidad. Se adopta la organización ATLC en la que se elimina automáticamente la holgura de las cintas en el momento de un accesorio de casete de cinta magnética. Se adopta el avanzado eje del carrete desarrollado recientemente y el grado de empalme con el centro de un casete de cinta magnética evita una variación alta y gradual de la tensión de la cinta.

Se adopta el circuito de un controlador de fuente de alimentación DC source} 2 y la primera fila considera el amplificador plano del ecualizador-amplificador de juego como la composición de la corriente del amplificador diferencial de la adopción del transistor PNP de súper bajo ruido, un amplio rango dinámico y bajo nivel de ruido. La obtención de los datos se logra considerando la etapa final de un amplificador de ecualización como la composición de flujo complementario push-pull de PNP-NPN. El diferencial de primer rango y el complementario puro de etapa final se adoptan como amplificador de grabación de sonido, y se ha convertido en un amplificador de grabación de sonido con un margen dinámico de 25 dB (1 kHz) desde el nivel de referencia.

El amplificador de polarización hace que la parte de oscilación y la parte de amplificador de salida para un suministro de polarización que adoptó el circuito de estabilización de voltaje se vuelvan independientes,
respectivamente, cambia la cantidad de sesgos entre un oscilador de polarización y el amplificador de salida, y se utiliza como el circuito estable que sintoniza con precisión. Además, como una salida complementaria de PNP y un transistor NPN, el tercer paso de este amplificador de suministro de polarización redujo la impedancia de carga de salida, y se ha dado cuenta del impulso de corriente constante de la polarización en el cabezal de grabación.De esta manera, al aplicar NFB y realizar una reducción de una gran distorsión después de mejorar una propiedad de desnudez, la propiedad de deriva del sesgo a una temperatura y tiempo también se incrementa considerablemente.

Se adopta el medidor de nivel de diagrama de función lógica de 2 colores de una aplicación de microprocesador. Una ventana de nivel usa 24 segmentos por canal de un solo lado, y se ha convertido en el diseño que cubre -30dB - + 8dB, y menos de 0dB se lleva a cabo en azul, y 0dB o más lleva a cabo una indicación de iluminación en naranja. Además, de acuerdo con la fuente del programa NetWare especial, este medidor de diagrama lógico-funcional puede cambiar una característica de respuesta a tres pasos, un promedio, un vistazo y un control de la vista, y puede usarlo correctamente.

La funcionalidad de memoria electrónica en la que se reproducen las cintas, como la parada de la memoria, la reproducción de la memoria, la repetición del contador y la repetición, es posible. Se adopta el botón de operación manual de fórmula electrónica pura mediante el control de los circuitos lógicos IC.Se incluyen un punto de conmutación de cancelación de liberación de filtro MPX, un sistema Dolby, la organización de silencio de grabación, la organización de espera del temporizador, el volumen de ajuste fino de polarización, el punto de conmutación del monitor, etc. La mitad del casete se mantuvo ciertamente y se adopta el esquema de carga completamente abierto que también puede realizar el acoplamiento y el desprendimiento sin problemas. La mezcla de un micrófono y una línea es posible.
antoniopax
antoniopax

Cantidad de envíos : 1023
Edad : 47
Localización : madrid
Fecha de inscripción : 25/03/2010

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  casito el Sáb Mar 30, 2019 10:43 pm

virgencita de mi vida que no se rompa nada de ahí dentro, vaya pisa papeles mas guapo
casito
casito

Cantidad de envíos : 1105
Localización : Vitoria
Fecha de inscripción : 14/02/2010

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  antoniopax el Dom Mar 31, 2019 10:01 am

y aun más fotos esto no para jejeje, lo que si que no me coincide es que haya podria ser una partida de estas pioneer ct-a1 que las pusieron cabezal de ferrita.
y mira que es raro ya que se hicieron con cabezales sendust ribbon, ya que como vais a ver en dos fotos diferentes una aparece con el cabezal con una pegatina de color blanco.

pues la que que esta con esa pegatina de color blanco es la que tiene cabezal sendust ribbon.


PIONEER CT-A1 2cc20b9eaabdd2f72f02fa94fe4f9394o
PIONEER CT-A1 B0617c83306e7243091843dbdfb8fa55o
PIONEER CT-A1 Bafe3f80b597aeddc28537c39ac278cbo


antoniopax
antoniopax

Cantidad de envíos : 1023
Edad : 47
Localización : madrid
Fecha de inscripción : 25/03/2010

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  antoniopax el Dom Mar 31, 2019 10:13 am

estas fotos son recojidas de otra pagina web diferente en donde esta en una banco de pruebas para su arreglo, la web és de francia.
y aqui podreis observar que el cabezal ya no lleva esa pegatina blanca diferenciadora de que es cabezal sendust ribbon, y como veis pone xtal ferrita.

otras fotos en donde ese ve el motor direct drive, aparte tambien decir que en esta pioneer ct-a1 tiene una mejora y es el el pinch roller izquierdo que no lleva la tuerca de plastico blanca.
que si que lleva la pioneer ct-f1250 que servia para regular el centrado de cinta para que no mordiera las cintas, en esta pioneer ct-a1 eso no lo lleva siendo una mejora en esta maquinaria.

PIONEER CT-A1 Pioneer_CT-A1_12
PIONEER CT-A1 Pioneer_CT-A1_16
PIONEER CT-A1 Pioneer_CT-A1_01
PIONEER CT-A1 Pioneer_CT-A1_03
PIONEER CT-A1 Pioneer_CT-A1_04
PIONEER CT-A1 Pioneer_CT-A1_07
PIONEER CT-A1 Pioneer_CT-A1_08
antoniopax
antoniopax

Cantidad de envíos : 1023
Edad : 47
Localización : madrid
Fecha de inscripción : 25/03/2010

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  antoniopax el Dom Mar 31, 2019 10:22 am

diferencia de maquinarias entre pioneer ct-a1 y pioneer ct-f1250, y si os fijais bien como decia en el anterior post vereis lo que decia.
y es en el pinch roller izquierdo fijaos que en la pioneer ct-a1 no lo lleva la tuerca blanca y en la pioneer ct-f1250 si que la lleva.

primera foto pioneer ct-a1 y segunda foto pioneer ct-f1250.

PIONEER CT-A1 Pioneer_CT-A1_01
PIONEER CT-A1 5357167883_6f50afb305_b
antoniopax
antoniopax

Cantidad de envíos : 1023
Edad : 47
Localización : madrid
Fecha de inscripción : 25/03/2010

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  djkoper el Dom Mar 31, 2019 11:19 pm

Vaya trasto, la pesadilla de cualquier tecnico de electronica novatillo.
Impresionantes bichos!
djkoper
djkoper

Cantidad de envíos : 1408
Localización : CAMBRILS
Fecha de inscripción : 14/07/2014

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  casito el Jue Abr 04, 2019 9:23 pm

de cualquier técnico en general, eso o es tuyo y lo coges con muuuuuuuucha paciencia, o reparar a alguien le sale un cojón y la yema del otro, un auténtico pisa papeles, no quiere decir que es un trasto guapo, pero reparaciones...... dejemos correr un estúpido velo
casito
casito

Cantidad de envíos : 1105
Localización : Vitoria
Fecha de inscripción : 14/02/2010

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  antoniopax el Jue Abr 04, 2019 9:33 pm

casito escribió:de cualquier técnico en general, eso o es tuyo y lo coges con muuuuuuuucha paciencia, o reparar a alguien le sale un cojón y la yema del otro, un auténtico pisa papeles, no quiere decir que es un trasto guapo, pero reparaciones...... dejemos correr un estúpido velo

las tienes miedo fernando jejeje a mi no me asusta ninguna, yo las reparo y se quedan geniales esta no jojo esta pioneer ct-a1 ya que no la tengo, pero otras que tengo las dejo en orden y arreando, pero esta es casi parecida a las que ya e reparado unas pioneer ct-f1250 y se quedan en orden.
antoniopax
antoniopax

Cantidad de envíos : 1023
Edad : 47
Localización : madrid
Fecha de inscripción : 25/03/2010

Volver arriba Ir abajo

PIONEER CT-A1 Empty Re: PIONEER CT-A1

Mensaje  Contenido patrocinado


Contenido patrocinado


Volver arriba Ir abajo

Página 1 de 2. 1, 2  Siguiente

Volver arriba



Permisos de este foro:
No puedes responder a temas en este foro.
