Mis últimos "juguetitos" Empty Mis últimos "juguetitos"

Mensaje  Celestino Sáb Feb 02, 2019 3:41 am

Hola foreros:

Como indico en el enunciado, estas son las últimas cajas que he realizado.
Son unas pequeñas columnas realizadas en DM hidrófugo, ensamblado a inglete machihembrado como se ve en la foto.
El tipo de blafle es de Linea de Transmisión Acústica.

Mis últimos "juguetitos" Img_2020
Mis últimos "juguetitos" Img_2021
Mis últimos "juguetitos" Img_2022

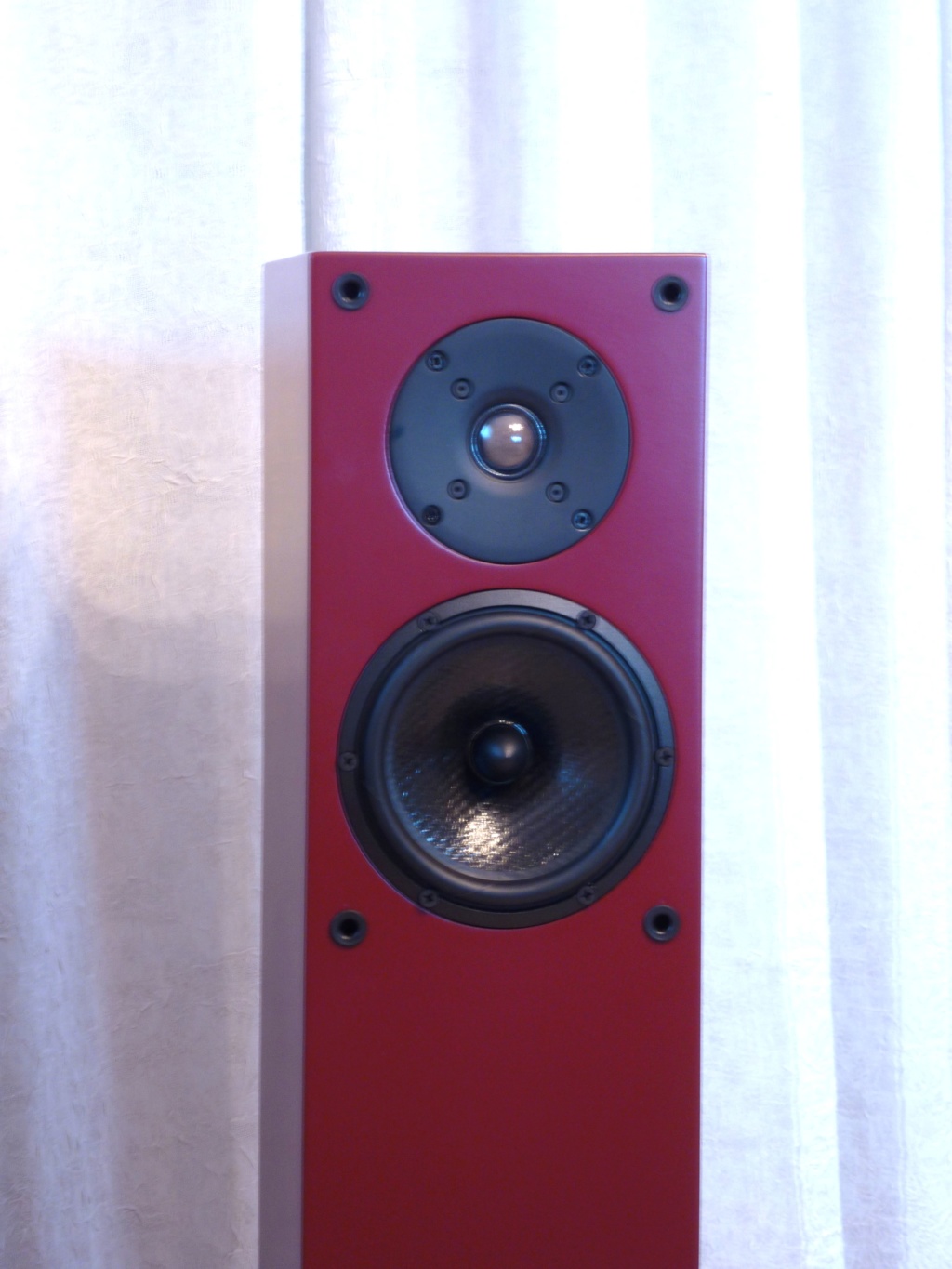

Los transductores son: twt Pearless de 1" y Woofer SEAS de 5" controlados con un filtro "serie".
El acabado es un lacado semi-mate con laca de dos componentes.

Mis últimos "juguetitos" 110
Mis últimos "juguetitos" 211
Mis últimos "juguetitos" 311
Mis últimos "juguetitos" 410

Saludos,
Celestino
Celestino

Cantidad de envíos : 1910
Localización : Cantabria
Fecha de inscripción : 26/02/2010

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  josecoy Sáb Feb 02, 2019 3:49 am

Muy bonitas Celestino...me recuerdan a una marca que no nombrare Cool
Asi,en "4 fotos",parece todo muy rapido de hacer pero seguro requiere su tiempo.


Última edición por josecoy el Sáb Feb 02, 2019 3:53 am, editado 1 vez
josecoy
josecoy

Cantidad de envíos : 838
Edad : 49
Localización : En un lugar de La Manga
Fecha de inscripción : 22/01/2013

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  eric73 Sáb Feb 02, 2019 3:51 am

Una preciosidad de cajas. Qué buen trabajo Aplause Aplause

eric73

Cantidad de envíos : 345
Localización : Asturias
Fecha de inscripción : 20/03/2010

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  faktor Sáb Feb 02, 2019 5:46 am

Que preciosidad !

faktor

Cantidad de envíos : 97
Localización : Barcelona
Fecha de inscripción : 27/02/2010

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  Moncayno Sáb Feb 02, 2019 6:09 am

Un trabajo de primera.

Moncayno

Cantidad de envíos : 236
Localización : españa
Fecha de inscripción : 30/07/2018

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  JPL Sáb Feb 02, 2019 6:14 am

Magnífico trabajo, Celestino.
Te han quedado unas cajas preciosas.
¿Nos puedes comentar algo de su sonido?

Una curiosidad de alguien que no tiene ni idea de construcción de cajas; ¿qué función cumple el "laberinto" que tiene que recorrer el aire (y el sonido) hasta llegar a la salida del bass reflex?

JPL

Cantidad de envíos : 706
Localización : Vizcaya
Fecha de inscripción : 18/07/2012

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  DrFunk Sáb Feb 02, 2019 7:13 am

Felicidades Celestino por el trabajo. Desde mis tiempos de matrix no veía una línea de transmisión y un filtro serie. Me recuerda a las cajas que solía hacer Luismax y a los filtros que ajustaba AVG. Caray, cuanto tiempo.

¿Has hecho tú el diseño de ambos o te has inspirado en alguna caja de la red?

Saludos
DrFunk
DrFunk

Cantidad de envíos : 7866
Localización : MD
Fecha de inscripción : 23/12/2008

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  Celsius Sáb Feb 02, 2019 8:50 am

Felicidades, muy buen trabajo, ya contarás cuando estén en tu sala, las QWTL siempre me han generado una gran curiosidad especialmente en como presentan la zona de bajas frecuencias.
Celsius
Celsius

Cantidad de envíos : 2433
Localización : Madrid
Fecha de inscripción : 30/07/2010

https://www.copernic-audio.com/

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  Celestino Sáb Feb 02, 2019 9:17 am

JPL escribió:Magnífico trabajo, Celestino.
Te han quedado unas cajas preciosas.
¿Nos puedes comentar algo de su sonido?

Una curiosidad de alguien que no tiene ni idea de construcción de cajas; ¿qué función cumple el "laberinto" que tiene que recorrer el aire (y el sonido) hasta llegar a la salida del bass reflex?

Aquí tienes todo un compendio en lo que consiste una linea de transmisión acústica.

http://www.profesores.frc.utn.edu.ar/electronica/fundamentosdeacusticayelectroacustica/pub/file/FAyE0512E2-Gonzalez-Barrionuevo.pdf

En cuan to a su sonido hay que diferenciar dos aspectos principales; uno es la increible respuesta de graves/graves-medios que se puede conseguir con una caja tan reducida y un woofer de 5", ya que las medidas exteriores son 82 alto x 17 ancho x 23 fondo.
La otra es la dinámica, presencia, naturalidad .... pero esto depende en gran medida del ajuste entre woofer, twt y filtro.
En pocas palabras desde mi punto de vista ... y el de mis colegas, una delicia.

Un saludo
Celestino
Celestino

Cantidad de envíos : 1910
Localización : Cantabria
Fecha de inscripción : 26/02/2010

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  Celestino Sáb Feb 02, 2019 9:30 am

DrFunk escribió:Felicidades Celestino por el trabajo. Desde mis tiempos de matrix no veía una línea de transmisión y un filtro serie. Me recuerda a las cajas que solía hacer Luismax y a los filtros que ajustaba AVG. Caray, cuanto tiempo.

¿Has hecho tú el diseño de ambos o te has inspirado en alguna caja de la red?

Saludos

Gracias Dr. ...... y a los demás que no he contestado.

El cálculo de una caja L.T. son palabras mayores. Estas cajas no son ningún diseño establecido. Son totalmente originales.
Tambien he de decirte que no tengo conocimientos suficientes para dichos cálculos. He tenido la suerte de contar con un buen amigo que ha sido quien ha hecho los cálculos y me ha proporcionado las medidas.
Tambien, como siempre, he contado en el ajuste con el criterio de mis colegas del comando y muy especialmente con "LOLOPOP" al que ya conoces.

Saludos cordiales.
Celestino
Celestino

Cantidad de envíos : 1910
Localización : Cantabria
Fecha de inscripción : 26/02/2010

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  Celestino Sáb Feb 02, 2019 9:33 am

Celsius escribió:Felicidades,  muy buen trabajo, ya contarás cuando estén en tu sala, las QWTL siempre me han generado una gran curiosidad especialmente en como presentan la zona de bajas frecuencias.

Hola Celsius:

Ya pondré algún gráfico de la respuesta, fase e impedancia final.

Un saludo,
Celestino
Celestino

Cantidad de envíos : 1910
Localización : Cantabria
Fecha de inscripción : 26/02/2010

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  Xaloc Sáb Feb 02, 2019 9:48 pm

Buen trabajo, las cajas con línea de transmisión, si están bien diseñadas son una delicia.

Me ha gustado mucho la unión que has elegido, la mas fuerte posible, machimbrado y en inglete, máxima superficie de unión, habrán quedado unas uniones a prueba de muchos decibelios y vibraciones.


Si que recuerdan unas cajas comerciales muy famosas Very Happy
Xaloc
Xaloc

Cantidad de envíos : 691
Localización : Palma de Mallorca
Fecha de inscripción : 03/02/2011

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  hego Sáb Feb 02, 2019 11:48 pm

Soberbio....
¿Como anda la sensibilidad?.
Los que andamos con amplis de 3w, siempre estamos preguntando lo mismo.Unos pesados!!!

Salud
hego
hego

Cantidad de envíos : 2522
Localización : Desde la Terraferma pitufera
Fecha de inscripción : 25/06/2013

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  LUDOVICO Dom Feb 03, 2019 12:09 am

hego escribió:Soberbio....
¿Como anda la sensibilidad?.
Los que andamos con amplis de 3w, siempre estamos preguntando lo mismo.Unos pesados!!!

Salud
Me lo has quitado del teclado Very Happy Very Happy

Menudo trabajo
Felicidades
LUDOVICO
LUDOVICO

Cantidad de envíos : 4236
Localización : València
Fecha de inscripción : 22/02/2012

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  Alien Delon Dom Feb 03, 2019 12:12 am

Una chulada en estetica y a buen seguro en sonido. Mis felicitaciones.

Pero, ¿Por qué no se ha utilizado una opción mas "habitual" de un woofer de 6,5" aunque el recinto hubiera tenido que hacerse 1,5 cms mas ancho?
¿Por qué no "ponemos" en lo que hacemos, MADE IN SPAIN, como hacen con sus productos orgullosamente en todas las partes del mundo? (en cualquier caso seria CE y no CEE).
Sin acritud alguna...

Alien Delon
Alien Delon

Cantidad de envíos : 3671
Localización : Almería
Fecha de inscripción : 28/01/2014

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  Celestino Dom Feb 03, 2019 1:51 am

LUDOVICO escribió:
hego escribió:Soberbio....
¿Como anda la sensibilidad?.
Los que andamos con amplis de 3w, siempre estamos preguntando lo mismo.Unos pesados!!!

Salud
Me lo has quitado del teclado Very Happy Very Happy

Menudo trabajo
Felicidades

Hola Ludovico .... y Hego:

Con 3 W. tendrían sus más y sus menos, ya que se encuentran en la linea de 90/91 dbs.

Yo considero que requieren como mínimo 8 W.

Un saludo,
Celestino
Celestino

Cantidad de envíos : 1910
Localización : Cantabria
Fecha de inscripción : 26/02/2010

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  dukekore Dom Feb 03, 2019 1:56 am

Felicidades Celestino, como siempre..... Aplause
Muy bonito este nuevo diseño
Tienen pinta de sonar francamente bien
Saludosssssss
dukekore
dukekore

Cantidad de envíos : 849
Localización : alicantino casi murciano
Fecha de inscripción : 04/03/2009

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  Celestino Dom Feb 03, 2019 2:04 am

dukekore escribió:Felicidades Celestino, como siempre..... Aplause
Muy bonito este nuevo diseño
Tienen pinta de sonar francamente bien
Saludosssssss

Gracias D.
No me canso de agradecer a "LOLOPOP" su colaboración en la realización de mis cajas.


Un saludo,
Celestino
Celestino

Cantidad de envíos : 1910
Localización : Cantabria
Fecha de inscripción : 26/02/2010

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  Celestino Dom Feb 03, 2019 2:12 am

siempreelmismo escribió:Una chulada en estetica y a buen seguro en sonido. Mis felicitaciones.

Pero, ¿Por qué no se ha utilizado una opción mas "habitual" de un woofer de 6,5" aunque el recinto hubiera tenido que hacerse 1,5 cms mas ancho?
¿Por qué no "ponemos" en lo que hacemos, MADE IN SPAIN, como hacen con sus productos orgullosamente en todas las partes del mundo? (en cualquier caso seria CE y no CEE).
Sin acritud alguna...


Habitual, no diría yo, ya que incluso con 4" se pueden hacer unas cajas con un buen rendimiento. De hecho el elegir 5" ha sido porque lo que he escuchado con 6,5" me ha parecido un grave excesivo, lo cual complica poder controlar una caja de 2 vías.

En cuanto a lo de made in spain, ahí me has pillado, ya que no he caído en ello. No obstante te lo agradezco y para las próximas, e incluso para las que tengo, voy a intentar cambiar las etiquetas y poner: HECHO EN ESPAÑA.
Un saludo,
Celestino
Celestino

Cantidad de envíos : 1910
Localización : Cantabria
Fecha de inscripción : 26/02/2010

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  gizmo Dom Feb 03, 2019 3:02 am

Muy chulas, Celestino.  Estéticamente muy al estilo de las antiguas PMC FB1.

Saludos
gizmo
gizmo

Cantidad de envíos : 5436
Localización : Murcia
Fecha de inscripción : 11/04/2009

Volver arriba Ir abajo

El autor de este mensaje ha sido baneado del foro - Ver el mensaje

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  Alien Delon Dom Feb 03, 2019 4:02 am

No es la sección de compra-venta, ¿pero si le tuviera que poner un precio a estas cajas? ¿Estarían por ejemplo en la franja de unas Pulsar?
Alien Delon
Alien Delon

Cantidad de envíos : 3671
Localización : Almería
Fecha de inscripción : 28/01/2014

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  MONOLITO Dom Feb 03, 2019 4:03 am

Como siempre una belleza.

Junto con un amigo tenemos un proyecto de línea de transmisión casi terminado, pero con woofer de 6", la cosa se está retrasando por otro proyecto Open que urge más. Ya lo publicaré en su momento.

Solo puedo decir, que con estos sistemas, los graves se refuerzan hasta frecuencias muy bajas, además con curvas más planas que los sistemas cerrados o reflex, y casi sin efecto caja o coloraciones.
MONOLITO
MONOLITO

Cantidad de envíos : 4358
Edad : 65
Localización : Madrid
Fecha de inscripción : 12/09/2013

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  Celestino Dom Feb 03, 2019 8:45 am

siempreelmismo escribió:No es la sección de compra-venta, ¿pero si le tuviera que poner un precio a estas cajas? ¿Estarían por ejemplo en la franja de unas Pulsar?

En este  momento no sé que precio pondría a estas cajas. Tal vez por encima de algunos de los modelos que comentas y por debajo de otros.
De todos modos, si algun día me meto en un nuevo proyecto y decido venderlas, estableceré un precio en función de los comentarios y opiniones recibidas; al fin y al cabo es como se valoran estas cosas, aunque tambien hay otros condicionamientos que pueden establecer su precio como el que tenga exceso de cajas y decida intentar vender algunas.

UN saludo,
Celestino
Celestino

Cantidad de envíos : 1910
Localización : Cantabria
Fecha de inscripción : 26/02/2010

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  Celestino Dom Feb 03, 2019 8:49 am

MONOLITO escribió:Como siempre una belleza.

Junto con un amigo tenemos un proyecto de línea de transmisión casi terminado, pero con woofer de 6", la cosa se está retrasando por otro proyecto Open que urge más. Ya lo publicaré en su momento.

Solo puedo decir, que con estos sistemas, los graves se refuerzan hasta frecuencias muy bajas, además con curvas más planas que los sistemas cerrados o reflex, y casi sin efecto caja o coloraciones.

Espero que lo publiques. Siempre es interesante ver nuevos proyectos.
Efectivamente el resultado de este tipo de bafles es tal como dices.
Un saludo,
Celestino
Celestino

Cantidad de envíos : 1910
Localización : Cantabria
Fecha de inscripción : 26/02/2010

Volver arriba Ir abajo

Mis últimos "juguetitos" Empty Re: Mis últimos "juguetitos"

Mensaje  Contenido patrocinado


Contenido patrocinado


Volver arriba Ir abajo

Página 1 de 2. 1, 2  Siguiente

Volver arriba

- Temas similares


Permisos de este foro:
No puedes responder a temas en este foro.
