USA. VINTAGE (50,s-80,s) Empty USA. VINTAGE (50,s-80,s)

Mensaje  trocri el Dom 12 Jun 2016 - 0:27

Aún me queda mucho, muchisimo por escribir del audio japonés pero llevo bastante tiempo meditando incluir el maravilloso mundillo del audio vintage made in usa en esta sección.
Mi intención fue siempre separar los distintos mundos del audio y creo que estoy en el momento de hacerlo, o lo hago ahora o casi nunca.
Espero que entre todos aportemos ya que aunque me considero un por poco fánatico del audio vintage en general, tengo claro que lo mio es mas el audio japonés, así que toda aportación constructiva la voy a recibir con verdadera satisfacción.

Voy a empezar con una marca que siempre me tuvo enamorado.

H.H. SCOTT

Es fácil hoy en dia informarse, simplemente pulsamos la Wiki y salvo discusiones o errores generalmente la información es bastante fiable. En este caso es bastante fiable.
H.H. Scott o Hermon Hosmer Scott fundó esta empresa en Maynard, Massachusetts conjuntamente con su mano derecha y además ingeniero Daniel R. von Recklinghausen allá por el lejano 1946. Desgraciadamente la marca fué absorbida y finiquitada en 1985 por Emerson electronics.
Siempre me llamó la atención los increibles y preciosos diseños de las radios, creo que con razón simplemente con este vistazo.

TUNERS-RADIOS

Scott 333 y 333B (1962-63. 240$) (1964-65. 290$)

USA. VINTAGE (50,s-80,s) Maxres21

USA. VINTAGE (50,s-80,s) Scott310

USA. VINTAGE (50,s-80,s) Scott311

USA. VINTAGE (50,s-80,s) Scott312

USA. VINTAGE (50,s-80,s) Scott313


USA. VINTAGE (50,s-80,s) Scott314

USA. VINTAGE (50,s-80,s) Scott315



Última edición por trocri el Sáb 3 Feb 2018 - 13:55, editado 5 veces
trocri
trocri

Cantidad de envíos : 7433
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  dimun el Dom 12 Jun 2016 - 2:10

Cojo sitio.
Esto promete.
Very Happy
dimun
dimun

Cantidad de envíos : 780
Localización : Donibane
Fecha de inscripción : 03/04/2012

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  MONOLITO el Dom 12 Jun 2016 - 5:51

Que preciosidad de radio. Babear Babear
MONOLITO
MONOLITO

Cantidad de envíos : 2018
Edad : 59
Localización : Madrid
Fecha de inscripción : 11/09/2013

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  casito el Lun 13 Jun 2016 - 17:13

si eramos pocos, con los Japos, ahora los Yanquis....., me vas a matar joio, me vas a matarrrrrr
casito
casito

Cantidad de envíos : 1044
Localización : Vitoria
Fecha de inscripción : 14/02/2010

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  trocri el Lun 13 Jun 2016 - 22:43

Scott 4310 (1963-65. 475$)

USA. VINTAGE (50,s-80,s) 1101893-hh-scott-4310-broadcast-monitor-fm-supertuner
USA. VINTAGE (50,s-80,s) 1410741738-19427-36
USA. VINTAGE (50,s-80,s) Tumblr_nkse8nXkms1r3vfjeo1_540
USA. VINTAGE (50,s-80,s) 1101892-hh-scott-4310-broadcast-monitor-fm-supertuner
USA. VINTAGE (50,s-80,s) 1101899-hh-scott-4310-broadcast-monitor-fm-supertuner

Scott 311 (series a,b,c y d 1955-1961. 100-120$)

USA. VINTAGE (50,s-80,s) H.H.%20Scott%20311C
USA. VINTAGE (50,s-80,s) HHS_311A_SD_Web
USA. VINTAGE (50,s-80,s) HH_Scott_1956_Model_311-B_FM_Tuner_Top_View_of_Tubes


RECEIVER

Scott 399 (?)

USA. VINTAGE (50,s-80,s) Scott_stereomaster_03
USA. VINTAGE (50,s-80,s) Scott_stereomaster_02
USA. VINTAGE (50,s-80,s) Scott399mah-3
USA. VINTAGE (50,s-80,s) Scott399mah-2
USA. VINTAGE (50,s-80,s) 10773bcff5aaa3add40cf970fd655834
USA. VINTAGE (50,s-80,s) Scott_stereomaster_01
USA. VINTAGE (50,s-80,s) 850804-hh-scott-type-399-receiver
USA. VINTAGE (50,s-80,s) 850806-hh-scott-type-399-receiver
USA. VINTAGE (50,s-80,s) 850809-hh-scott-type-399-receiver
USA. VINTAGE (50,s-80,s) 850810-hh-scott-type-399-receiver
USA. VINTAGE (50,s-80,s) 850811-hh-scott-type-399-receiver
USA. VINTAGE (50,s-80,s) Hh%2Bscott%2B399blog
USA. VINTAGE (50,s-80,s) SCOTT%20399.jpeg

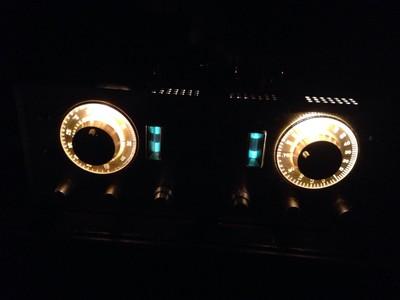

No se exactamente la fecha de producción de este receptor pero me consta que es de principios de los sesenta. Como se puede observar el receptor tiene dos preciosos ojos mágicos

USA. VINTAGE (50,s-80,s) $_1
trocri
trocri

Cantidad de envíos : 7433
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  Antoniolópez el Lun 13 Jun 2016 - 23:39

Magnifica marca SCOTT.
En mis años jovenes, tuve oportunidad de toquetear y escuchar alguno de estos amplificadores.
Al igual que otras buenas marcas americanas, era un producto caro.
Pero no era dificil ver algunas unidades en los escaparates de las tiendas HI-FI de Madrid y Barcelona.

Hay que tener en cuenta, que en la decada de los años 60, España comenzaba un despegue economico importante y se vendianr algunas buenas instalaciones de sonido.
Y a partir del año 1966, a pesar de los altos aranceles, había lista de espera para algunos equipos.

Muchas gracias trocri por abrir este hilo.


Última edición por Antoniolópez el Dom 21 Ene 2018 - 10:37, editado 1 vez
Antoniolópez
Antoniolópez

Cantidad de envíos : 369
Edad : 74
Localización : Madrid/Sigüenza
Fecha de inscripción : 02/06/2015

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  trocri el Mar 14 Jun 2016 - 0:38

Antoniolópez escribió:Magnifica marca SCOTT.
En mis años jovenes, tuve oportunidad de toquetear y escuchar alguno de estos amplificadores.
Al igual que otras buenas marcas americanas, era un producto caro.
Pero no era dificil ver algunas unidades en los escaparates de las tiendas HI-FI de Madrid y Barcelona.

Hay que tener en cuenta, que en la decada de los años 60, España comenzaba un despegue economico importante y se vendianr algunas buenas instalaciones de sonido.
Y a partir del año 1966, a pesar de los altos aranceles, había lista de espera para algunos equipos.

Muchas gracias trocri por habrir este hilo.

Hola Antonio. Efectivamente era una marca bastante cara, 475$ de principios de los 60 ya lo dicen todo...una barbaridad. Mi abuelo tuvo una radio Scott que desgraciadamente a saber donde está o donde acabó. Tuve la suerte de que mi abuelo y mi tio eran unos grandes aficionados al audio, de ellos aprendí muchas cosas y heredé algunas cositas.
Un saludo
trocri
trocri

Cantidad de envíos : 7433
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  Jaime2010 el Mar 14 Jun 2016 - 6:43

USA. VINTAGE (50,s-80,s) 22501996
Jaime2010
Jaime2010

Cantidad de envíos : 4122
Localización : Santiago de Chile
Fecha de inscripción : 31/05/2010

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  trocri el Mar 14 Jun 2016 - 23:36

Scott 350, 350B

USA. VINTAGE (50,s-80,s) SCOTT350FM1

Aquí un extraño Scott-Marantz 350. Supongo que es un invento de un aficionado a las dos marcas.

USA. VINTAGE (50,s-80,s) ScottMarantz350
USA. VINTAGE (50,s-80,s) ScottMarantz350Dials


USA. VINTAGE (50,s-80,s) 897076-hh-scott-stereomaster-type-350-tube-tuner
USA. VINTAGE (50,s-80,s) Attachment
USA. VINTAGE (50,s-80,s) 1063967-hh-scott-350b-fm-multiplex-stereo-tuner-in-good-condition


Specifications
B
-Tuning Bands: FM
-Tuning Scale: Analogue
-Year: 1962
C
-Tuning Bands: FM
-Tuning Scale: Analogue
-Year: 1963

Adaptador MPX Scott 335 Multiplex

USA. VINTAGE (50,s-80,s) 335cat
USA. VINTAGE (50,s-80,s) 1012879-hh-scott-310d-335mpx-vintage-tuner-amp-multiplexer
USA. VINTAGE (50,s-80,s) 1012880-hh-scott-310d-335mpx-vintage-tuner-amp-multiplexer
USA. VINTAGE (50,s-80,s) 1012871-hh-scott-310d-335mpx-vintage-tuner-amp-multiplexer
USA. VINTAGE (50,s-80,s) Scott399335
USA. VINTAGE (50,s-80,s) Photo28

AMPLIFICADORES

Scott 299 A-B-C-D(1958-66. 200-235$)

USA. VINTAGE (50,s-80,s) 6069-1
USA. VINTAGE (50,s-80,s) 6069-2
USA. VINTAGE (50,s-80,s) 6069-7
USA. VINTAGE (50,s-80,s) 6069-4
USA. VINTAGE (50,s-80,s) 6069-8
USA. VINTAGE (50,s-80,s) Scott_299b_sch.pdf_1
USA. VINTAGE (50,s-80,s) 299D_1





Specifications
A
-Power output: 17 watts per channel into 8Ω (stereo)
-Valve complement: 4 x 12AX7, 2 x 6BL8, 4 x 7189, 1 x 5AR4
-Year: 1958
B
-Power output: 21 watts per channel into 8Ω (stereo)
-Valve complement: 4 x 12AX7, 2 x 6U8, 4 x 7189, 1 x 5AR4
-Year: 1960
C
-Power output: 28 watts per channel into 8Ω (stereo)
-Valve complement: 4 x 12AX7, 2 x 6U8, 4 x 7591, 1 x 5AR4
-Year: 1961
D
-Power output: 34 watts per channel into 8Ω (stereo)
-Valve complement: 4 x 12AX7, 2 x 6U8, 4 x 7591, 1 x 5AR4
-Year: 1964

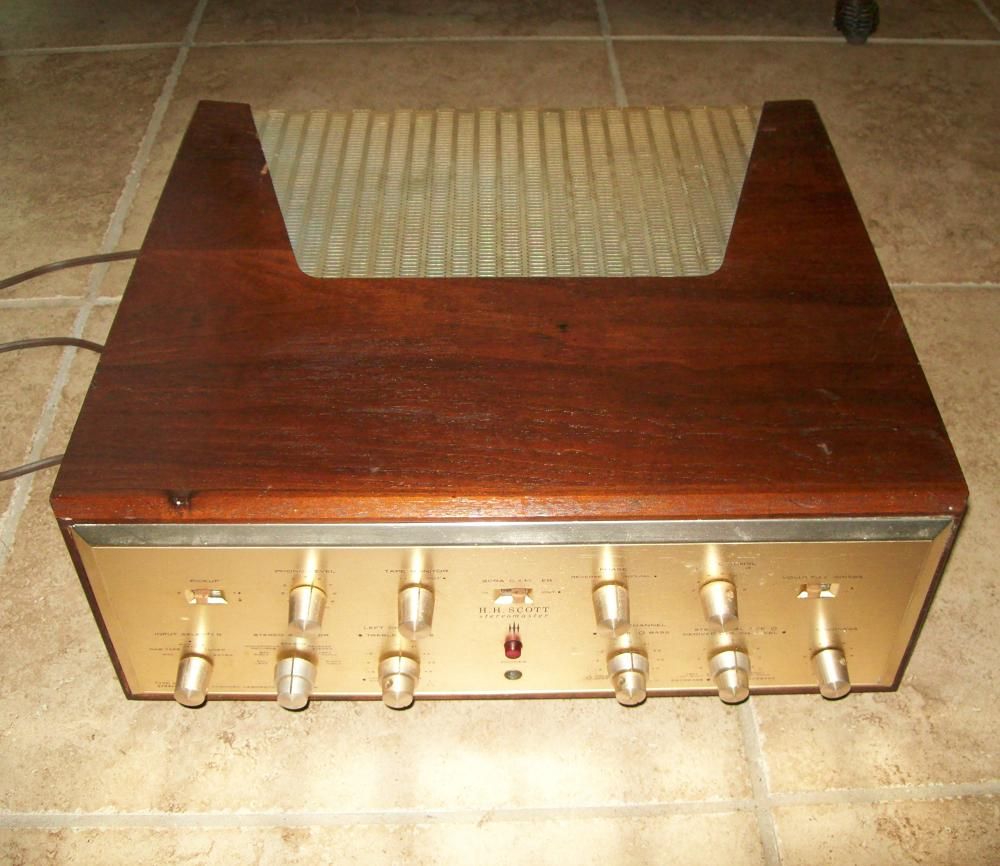

Scott 296(1963.310$)

USA. VINTAGE (50,s-80,s) 296-1
USA. VINTAGE (50,s-80,s) 2566816894
USA. VINTAGE (50,s-80,s) 2566816920
USA. VINTAGE (50,s-80,s) 2566816828
USA. VINTAGE (50,s-80,s) H-h-scott_296.pdf_1

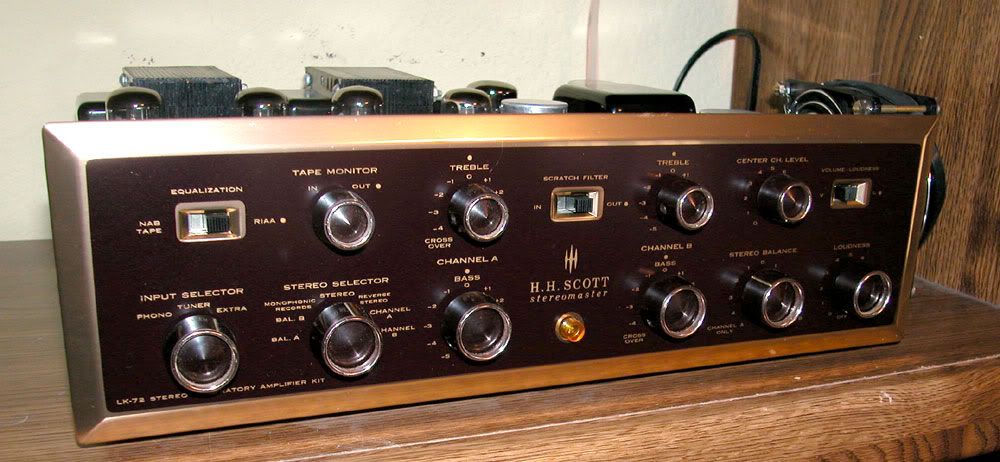

Scott LK-72, A-B

USA. VINTAGE (50,s-80,s) LK72web
USA. VINTAGE (50,s-80,s) Hhs_pair_3
USA. VINTAGE (50,s-80,s) Post-33260-0-41520000-1389561795
USA. VINTAGE (50,s-80,s) LK72A

Esta preciosidad tuvo que ser si o si una referencia para los diseños de Sansui.

USA. VINTAGE (50,s-80,s) Scott_lk_72_01qgkhl
USA. VINTAGE (50,s-80,s) Au111sk22
USA. VINTAGE (50,s-80,s) Rio_palisander_spikes_hifi_04
USA. VINTAGE (50,s-80,s) Scott_lk_72_tube_001


Specifications

-Power output: 40 watts per channel into 8Ω (stereo)

-Frequency response: 20Hz to 20kHz

-Total harmonic distortion: 0.8%

-Input sensitivity: 3mV (MM), 500mV (line)

-Valve complement: 4 x 12AX7, 4 x 7591, 2 x 6GH8, 1 x GZ34

-Dimensions: 15.5 x 5.25 x 13.25 inches


Última edición por trocri el Jue 16 Jun 2016 - 22:06, editado 1 vez
trocri
trocri

Cantidad de envíos : 7433
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  MONOLITO el Miér 15 Jun 2016 - 6:32

Este Scott LK-72, A-B , ya tenia una potencia de salida de 40W reales, con una distorsión del 0,8% hacia 1961. Ya una potencia importante para la época y un gran señor Amplificador.
MONOLITO
MONOLITO

Cantidad de envíos : 2018
Edad : 59
Localización : Madrid
Fecha de inscripción : 11/09/2013

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  zinegibaja el Miér 15 Jun 2016 - 7:06

Babear Babear
Despues de ver el de los Nippones ...
Sera cuestion de acomodarse.
Gracias por estos pedazo de hilos.
Aplause  Aplause  Aplause
zinegibaja
zinegibaja

Cantidad de envíos : 297
Edad : 41
Localización : Sant Quirze del Valles
Fecha de inscripción : 12/02/2014

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  transfer el Miér 15 Jun 2016 - 8:09

otro magnifico hilo luis Aplause Aplause dejo mi pequeña aportacion a esta legendaria marca USA. VINTAGE (50,s-80,s) 1zc1xeg USA. VINTAGE (50,s-80,s) X6lweb .saludos
transfer
transfer

Cantidad de envíos : 687
Localización : velez -malaga
Fecha de inscripción : 11/08/2012

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  trocri el Miér 15 Jun 2016 - 21:58

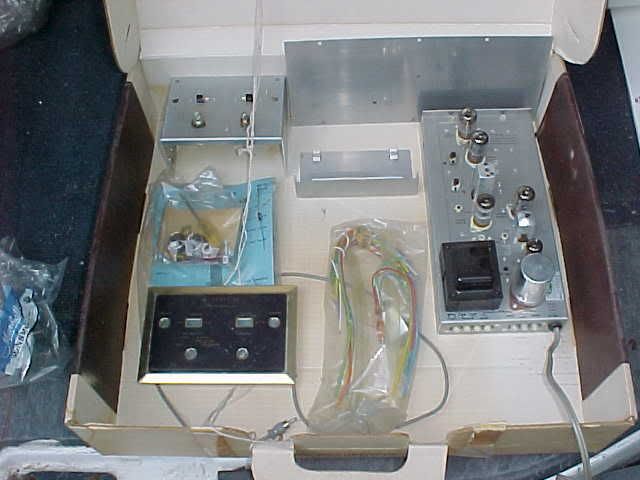

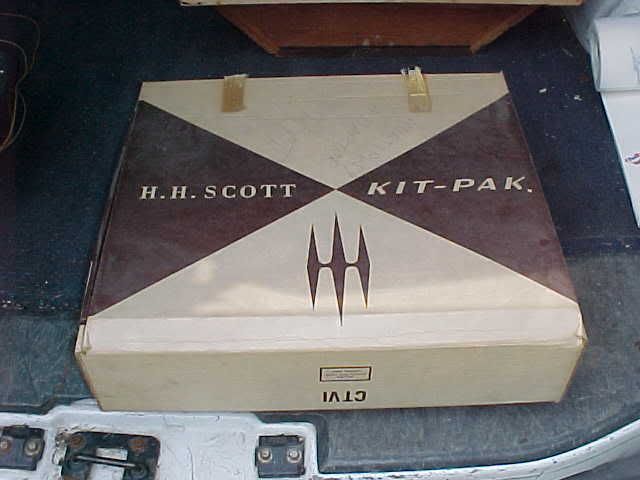

Scott al igual que otros fabricantes como Dynaco tenía kits para que el cliente montara el equipo en casa. Evidentemente las partes mas conflictivas ya venian realizadas de fábrica. Eran famosos sus manuales de montaje tanto por ser a todo color como por ser entendibles para los mortales comunes, resumiendo no necesariamente tienes que ser un ingeniero.

USA. VINTAGE (50,s-80,s) Scottkit
USA. VINTAGE (50,s-80,s) Scottkit2

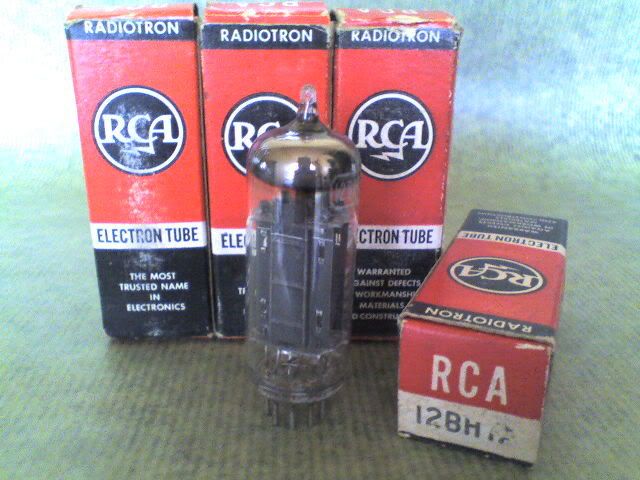

USA. VINTAGE (50,s-80,s) 12bh7a
USA. VINTAGE (50,s-80,s) 1410741713-19431-16
USA. VINTAGE (50,s-80,s) Scottkit
USA. VINTAGE (50,s-80,s) ScottKit_parts
USA. VINTAGE (50,s-80,s) 15133169404_4db8d6d929_b
USA. VINTAGE (50,s-80,s) Hh-scott-lk-72-tune-amp-hifistereo-review-january-1961-ad
USA. VINTAGE (50,s-80,s) L-la8ljyjtr4ncvb
USA. VINTAGE (50,s-80,s) ScottKit_manual
USA. VINTAGE (50,s-80,s) Ad-Scott-Detail

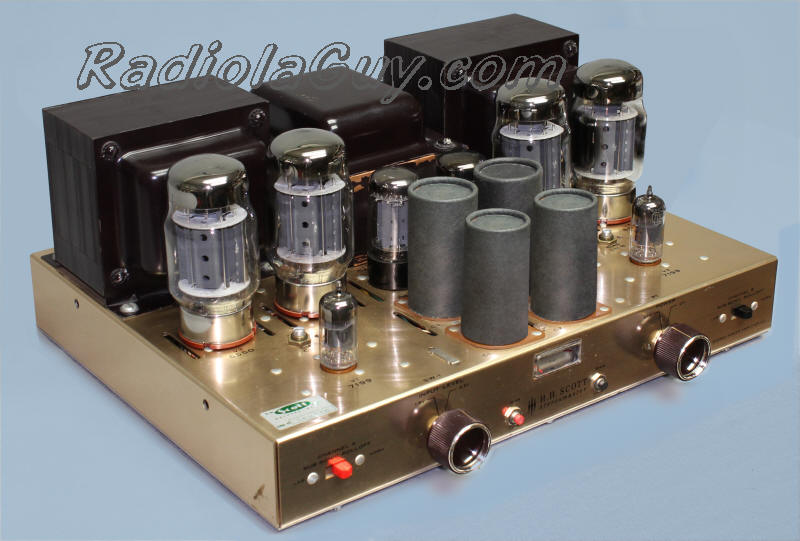

SCOTT LK-150 Stereo "Laboratory" Power Amp (1961-64.170$)

USA. VINTAGE (50,s-80,s) Scott_LK-150-a
USA. VINTAGE (50,s-80,s) 756887-hh_scott_lk150_tube_amp_totally_restored_excellent_condition
USA. VINTAGE (50,s-80,s) LK-150_Nov62revisionschematic_zpsbabc6a37
USA. VINTAGE (50,s-80,s) 16257B114CA9EDF4B90165
USA. VINTAGE (50,s-80,s) 756888-hh_scott_lk150_tube_amp_totally_restored_excellent_condition
USA. VINTAGE (50,s-80,s) 756887-hh_scott_lk150_tube_amp_totally_restored_excellent_condition
USA. VINTAGE (50,s-80,s) 756889-hh_scott_lk150_tube_amp_totally_restored_excellent_condition
USA. VINTAGE (50,s-80,s) IMG_0102
USA. VINTAGE (50,s-80,s) IMG_0103

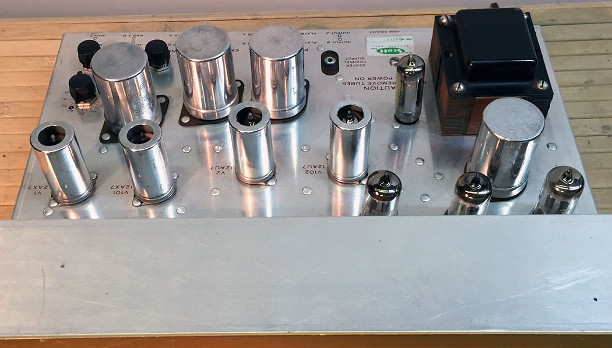

SCOTT-130 Stereo Preamp (1958-60.180$)

USA. VINTAGE (50,s-80,s) 1
USA. VINTAGE (50,s-80,s) Sct_3
USA. VINTAGE (50,s-80,s) Scott%20130_2
USA. VINTAGE (50,s-80,s) B229f8b6459f68aad755eccd31b659ba
USA. VINTAGE (50,s-80,s) Scott-stereomaster-type-130
USA. VINTAGE (50,s-80,s) F065c2f39448c965612d8ebc5b0926d5
USA. VINTAGE (50,s-80,s) A1fe67e93a9d0f2aea0d8ccc60868f6c




SCOTT-250 Monobloc "Laboratory" Power Amp Class "A" (1958-64.160$)

USA. VINTAGE (50,s-80,s) S-l1600
USA. VINTAGE (50,s-80,s) S-l1600
USA. VINTAGE (50,s-80,s) S-l1600
USA. VINTAGE (50,s-80,s) S-l1600
USA. VINTAGE (50,s-80,s) S-l1600
USA. VINTAGE (50,s-80,s) S-l1600
USA. VINTAGE (50,s-80,s) S-l1600
USA. VINTAGE (50,s-80,s) S-l1600
USA. VINTAGE (50,s-80,s) S-l1600
trocri
trocri

Cantidad de envíos : 7433
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  AstroRey el Miér 15 Jun 2016 - 22:08

Gracias Trocri excelente post este si señor, Scoott es uno de mis favoritos, estoy con Scott y SANSUI, aunque ya sabéis que esto es un mundo, habrán mejores unos que otros pero yo disfruto con lo poco que tengo de esas dos marcas, y mi amplificador Scott va perfecto cero problemas, claro no es a válvulas, preciosos amplificadores nos muestras compañero. A seguir el hilo. Babear
AstroRey
AstroRey

Cantidad de envíos : 20
Localización : Gijón, Asturias.
Fecha de inscripción : 15/06/2016

http://www.Gambarium.com

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  trocri el Jue 16 Jun 2016 - 21:02

AstroRey escribió:Gracias Trocri excelente post este si señor, Scoott es uno de mis favoritos, estoy con Scott y SANSUI, aunque ya sabéis que esto es un mundo, habrán mejores unos que otros pero yo disfruto con lo poco que tengo de esas dos marcas, y mi amplificador Scott va perfecto cero problemas, claro no es a válvulas, preciosos amplificadores nos muestras compañero. A seguir el hilo. Babear

Gracias compi. Tengo que aclarar porque ya me hicieron algunas preguntas que este hilo va a estar dedicado a todas las marcas Vintage USA y no solo Scott, es decir faltan cositas de The Fisher, Acoustic Research, Marantz USA, Russco, RCA etc etc.
Un saludo
trocri
trocri

Cantidad de envíos : 7433
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  hego el Jue 16 Jun 2016 - 22:54

Hay algo anacrónico: por esas tripas se ve un dispositivo actual TO-220 y a pelo. Presumiblemente un estabilizador al estilo LM317 o un 78xx, ya sea para una alimentación auxiliar, que parece una polarizacion ( va a un pot.) o bien un CCS de cátodo.Tiene que dar poca cosa, pues carece de disipador.

De todas maneras unos "pedasso" equipos.

Sigue, sigue,....
hego
hego

Cantidad de envíos : 2495
Localización : Desde la Terraferma pitufera
Fecha de inscripción : 24/06/2013

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  trocri el Jue 16 Jun 2016 - 23:17

HH Scott 830Z Audio Analyzer (1979)
Esta electrónica ya no pertenece a la epoca dorada de Scott. Los años 70 son el declive de esta increible marca hasta su desaparición en los primeros ochenta cuando definitivamente Emerson absorbe la marca.

USA. VINTAGE (50,s-80,s) 428972-rare_scott_830z_audio_analyzer_in_excellent_condition
USA. VINTAGE (50,s-80,s) 428978-rare_scott_830z_audio_analyzer_in_excellent_condition
USA. VINTAGE (50,s-80,s) 428981-rare_scott_830z_audio_analyzer_in_excellent_condition
USA. VINTAGE (50,s-80,s) 428974-rare_scott_830z_audio_analyzer_in_excellent_condition
USA. VINTAGE (50,s-80,s) Dsc04670_216640

No hay mas videos y me duele el corazón escuchando como se estropea una pieza musical como esta.



HH Scott A-426 Stereo Integrated Amplifier (1976-77)

USA. VINTAGE (50,s-80,s) 1031644-vintage-hh-scott-a-426-integrated-amp-for-parts-or-repair-blows-fuses-37-watts
USA. VINTAGE (50,s-80,s) 1031649-vintage-hh-scott-a-426-integrated-amp-for-parts-or-repair-blows-fuses-37-watts
USA. VINTAGE (50,s-80,s) 1031655-vintage-hh-scott-a-426-integrated-amp-for-parts-or-repair-blows-fuses-37-watts

Specifications

-Power output: 30 watts per channel into 8Ω (stereo)
-Frequency response: 15Hz to 35kHz
-Total harmonic distortion: 0.5%
-Input sensitivity: 2.5mV (MM), 200mV (line)
-Signal to noise ratio: 65dB (MM), 80dB (line)
-Dimensions: 400 x 142 x 325mm
-Weight: 9.2kg
-Year: 1976

Scott t-33, 33s Digital tuner? (1972)

Tal y como se puede observar en las fotos este increible tuner operaba con tarjetas perforadas de memoria. Para sintonizar la radio hay que introducir la tarjeta correspondiente, conste que esto ya lo hicieron los japos con el Toshiba ST-910 con la diferencia de que ellos los fabricaban con varias ranuras (entradas) para introducir varias tarjetas. El Toshiba se puede ver en el hilo de la guerra civil japonesa.
Esta radio está muy cotizada tanto por su rareza como por sus pocas unidades fabricadas.
Curiosamente esta radio está montada a mano integramente en Europa, se ve a leguas su perdida de caracter norteamericano.

USA. VINTAGE (50,s-80,s) ScottT%2033%20Digital%20tuner%20FM%203c

USA. VINTAGE (50,s-80,s) ScottT%2033%20Digital%20tuner%20FM%202c

USA. VINTAGE (50,s-80,s) ScottT%2033%20Digital%20tuner%20FM%201c

USA. VINTAGE (50,s-80,s) Scott-nixie-tuner-433_42606

USA. VINTAGE (50,s-80,s) Img6769_223461

USA. VINTAGE (50,s-80,s) Scott_t-33-s_01

USA. VINTAGE (50,s-80,s) Scott_t-33-s_08

USA. VINTAGE (50,s-80,s) Scott_t-33-s_14

USA. VINTAGE (50,s-80,s) Funkschau-scott-t33s-seite-1_42577

USA. VINTAGE (50,s-80,s) Funkschau-scott-t33s-seite-5_42584
trocri
trocri

Cantidad de envíos : 7433
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  casito el Vie 17 Jun 2016 - 12:51

al igual que el ampli 299a existe el 233, con válvulas de salida 7591 que da sobre 30 watios, yo lo he tenido y la verdad me gustaba su sonido
casito
casito

Cantidad de envíos : 1044
Localización : Vitoria
Fecha de inscripción : 14/02/2010

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  trocri el Vie 17 Jun 2016 - 22:58

HH SCOTT S9 (1959)


USA. VINTAGE (50,s-80,s) 865285-rare-excellent-condition-hh-scott-s9-bookshelf-speakers-small-tubeamplifier
USA. VINTAGE (50,s-80,s) 865286-rare-excellent-condition-hh-scott-s9-bookshelf-speakers-small-tubeamplifier
USA. VINTAGE (50,s-80,s) 865280-rare-excellent-condition-hh-scott-s9-bookshelf-speakers-small-tubeamplifier

-2-way, 6-inch woofer,
-14" x 8.75" x 6"
-25 watts
-oiled walnut

HH SCOTT S10

USA. VINTAGE (50,s-80,s) 5387700275_321567f9f2_o_d

-3-way, 10-inch woofer,
-23.50" x 11.75" x 9"
-50 watts
oiled walnut

HH SCOTT S12

USA. VINTAGE (50,s-80,s) 1217130_1_lg


-4-way, 15-inch woofer,
-27" x 21.00" x 16.00"
-80 watts
-oiled walnut

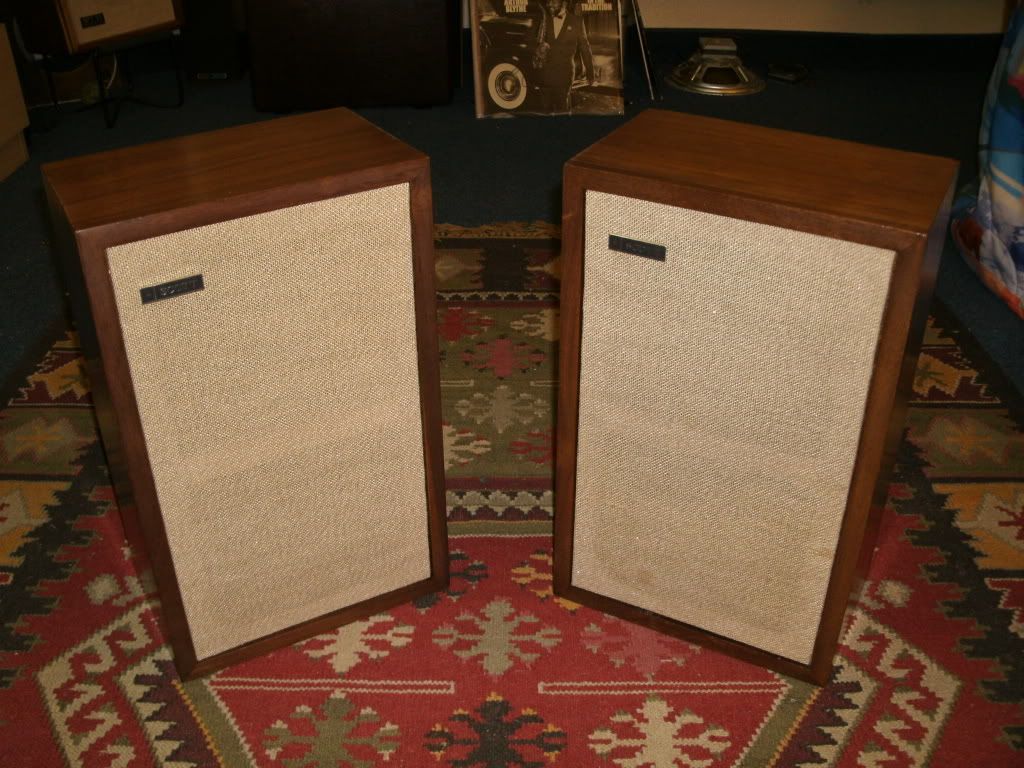

HH SCOTT S14

USA. VINTAGE (50,s-80,s) ScottS-14004
USA. VINTAGE (50,s-80,s) Pbucket

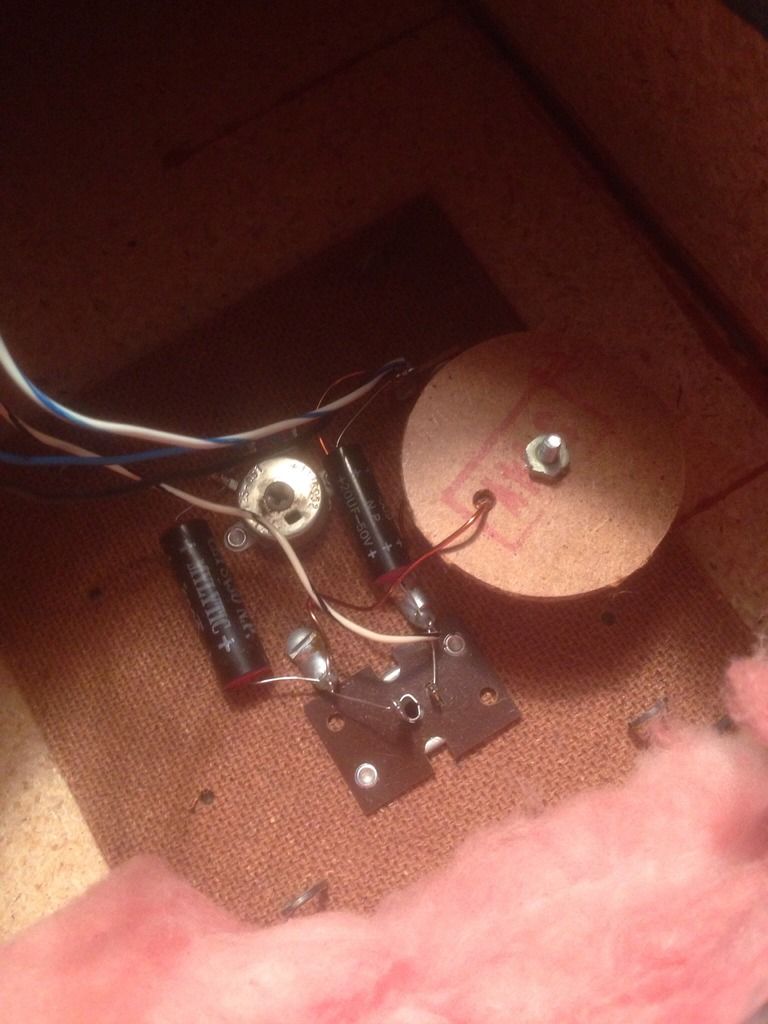

USA. VINTAGE (50,s-80,s) Image_4

HH SCOTT S17

USA. VINTAGE (50,s-80,s) 6278807322_b2a504055f_b



H.H. Scott 710 Stroboscopic Turntable (1955-60. 102$ sin brazo)

Sorprendente plato giradiscos y muy adelantado a su época. Solo con ver el diseño me imagino la sorpresa cuando salió al mercado allá por 1955. Muy adelantado a su época tanto por su concepto revolucionario como por su suspensión flotante, el motor aislado del plinto al igual que la base de montaje del brazo. Evidentemente su sistema de impulsión es mi favorito usease, rueda loca idler pero en este plato y en aquel momento aun llegaron mas allá. Tres regulaciones de velocidad y cada velocidad con su rueda, tres ruedas locas!!! impresionante.


USA. VINTAGE (50,s-80,s) Sct710

En este foto se puede ver el chasis amortiguado, el motor y base del brazo aislados. Pero lo más sorprendente es el sistema de impulsión y regulación de velocidad con las tres idler wheel. El rodillo que se ve en la foto es otro artilugio sorprendente, se puede ver un eje intermedio que está acoplado a otro eje de transmisión que a su vez hace girar un conjunto de engranajes helicoidales, con esto se consigue un sistema de embrague que permite parar el plato aunque el motor siga funcionando y si te apetece hacer un poco de SCRATCH!!! en plena decada de los 50,s.
Resumiendo un plato increible con tecnología de otra época y me olvidaba con estroboscopio, ahí es nada.

USA. VINTAGE (50,s-80,s) Scturn
USA. VINTAGE (50,s-80,s) H-h-scott-710-a-stroboscopic-turntable-10
USA. VINTAGE (50,s-80,s) 159503978_vintage-h-h-scott-710-turntable-with-grado-laboratory-
USA. VINTAGE (50,s-80,s) H-h-scott-710-a-stroboscopic-turntable-2
USA. VINTAGE (50,s-80,s) H-h-scott-710-a-stroboscopic-turntable-1
USA. VINTAGE (50,s-80,s) $_57
USA. VINTAGE (50,s-80,s) $_57
USA. VINTAGE (50,s-80,s) $_57
USA. VINTAGE (50,s-80,s) $_57
USA. VINTAGE (50,s-80,s) $_57
USA. VINTAGE (50,s-80,s) $_57
trocri
trocri

Cantidad de envíos : 7433
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  trocri el Vie 17 Jun 2016 - 23:09

PRÓXIMAMENTE:


T H E    F I S H E R!!!
USA. VINTAGE (50,s-80,s) 63FisherComponents1
trocri
trocri

Cantidad de envíos : 7433
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  trocri el Sáb 18 Jun 2016 - 23:08

THE FISHER

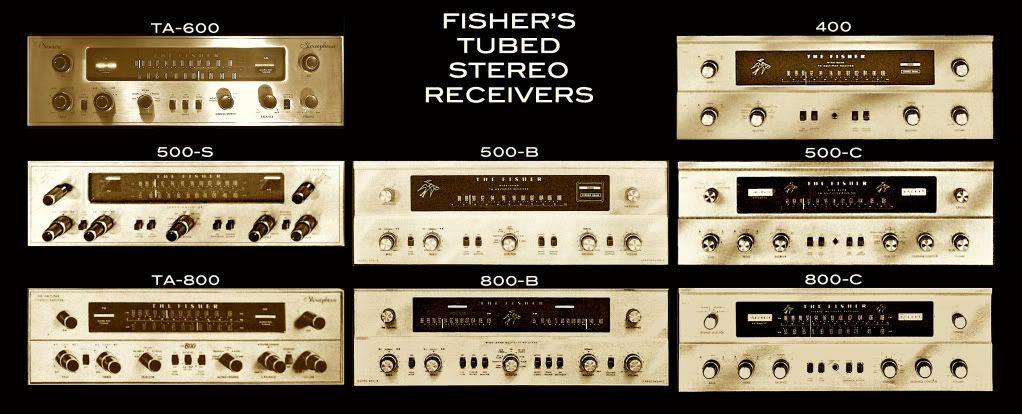

USA. VINTAGE (50,s-80,s) FISHERSTUBEDSTEREORECEIVERS

Una breves lineas sobre la historia de esta gran marca estadounidense.
The Fisher ve la luz en el lejano 1937 en la ciudad de Nueva York gracias a Avery Fisher, su fundador (fallecido en 1994).
A finales de los 60 la empresa fué comprada por Emerson al igual que HH Scott aunque Emerson se la vendió finalmente a Sanyo.
Para darle mas vueltas al asuntillo Sanyo termina en las manos de Panasonic Corp. (antigua Matshusita) y esta finalmente finiquita las dos marcas en su división de audio.

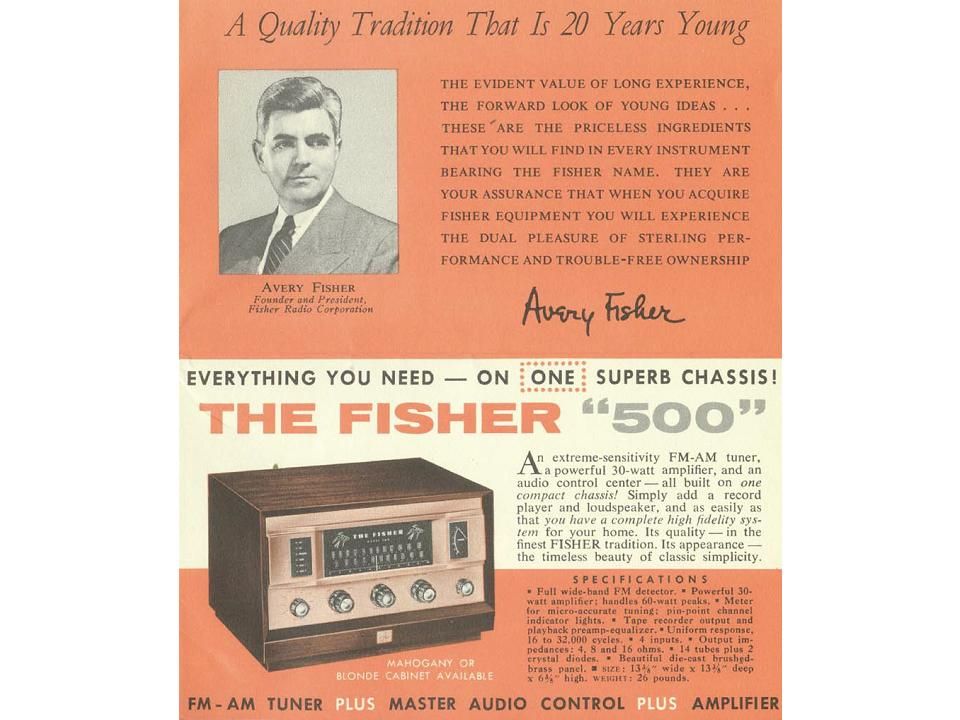

The Fisher 500 (TA500), (1957)

Primer receptor HIFI de The Fisher

USA. VINTAGE (50,s-80,s) 800px-Fisher_500_radio
USA. VINTAGE (50,s-80,s) Fisher_TA500
USA. VINTAGE (50,s-80,s) FisherTA500_zpsd98cb7ee
USA. VINTAGE (50,s-80,s) TA-500______-F-002-920-FIG
USA. VINTAGE (50,s-80,s) TA-500______-F-003-920-FIG
USA. VINTAGE (50,s-80,s) Fisher_500_schem

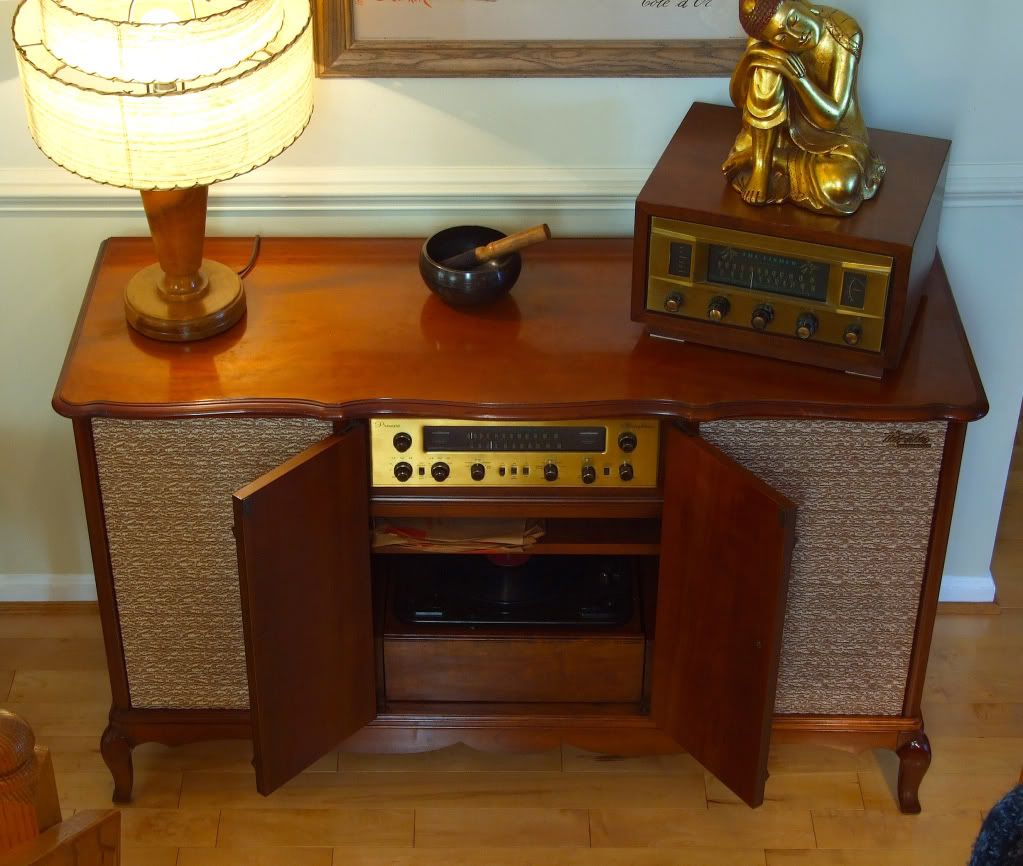

USA. VINTAGE (50,s-80,s) F-2202



THE FISHER 800-B,C (1964) AM/FM Stereo Receiver

USA. VINTAGE (50,s-80,s) Fisher
USA. VINTAGE (50,s-80,s) $(KGrHqZHJEEFIBTyImDRBSB3Ep3jQQ~~_32
USA. VINTAGE (50,s-80,s) Maxresdefault
USA. VINTAGE (50,s-80,s) Fisher800BAbove
USA. VINTAGE (50,s-80,s) Fisher800BChassis


Tube Type   Function
-V1.....6AQ8.........FM RF amp, oscillator/mixer
-V2.....6AU6.........FM 1st IF amp
-V3.....6AU6.........FM 2nd IF amp
-V4.....6AU6.........FM limiter
-V5.....6BA6.........AM RF amp
-V6.....6BE6.........AM converter
-V7.....6EQ7........AM IF/detector
-V8.....EM84A......AM tuning eye
-V9.....EM84A......FM tuning eye
-V10...12AX7......Channel A phono preamp
-V11...12AX7......Channel B phono preamp
-V12...12AX7......Channel A tone control amp
-V13...12AX7......Channel B tone control amp
-V14...12AX7......Channel A voltage amp/phase inverter
-V15...12AX7......Channel B voltage amp/phase inverter
-V16...7591........Channel B power amplifier
-V17...7591........Channel B power amplifier
-V18...7591........Channel A power amplifier
-V19...7591........Channel A power amplifier
-V20...12AT7......Low pass and 19KC amp
-V21...12AX7......38K synch oscillator
-V22...12AT7......Audio amplifier




The Fisher 400 (1964) FM Stereo Receiver

USA. VINTAGE (50,s-80,s) Fisher400Front
USA. VINTAGE (50,s-80,s) Fisher400Back
USA. VINTAGE (50,s-80,s) Fisher400ChassisTop
USA. VINTAGE (50,s-80,s) Fisher400ChassisBottom
trocri
trocri

Cantidad de envíos : 7433
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  AstroRey el Dom 19 Jun 2016 - 0:25

Waooo que guapos los Fisher, gracias por las fotos y vídeos, Un saludó. Smile
AstroRey
AstroRey

Cantidad de envíos : 20
Localización : Gijón, Asturias.
Fecha de inscripción : 15/06/2016

http://www.Gambarium.com

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  trocri el Dom 19 Jun 2016 - 0:47

AstroRey escribió:Waooo que guapos los Fisher, gracias por las fotos y vídeos, Un saludó. Smile

No se merecen pero una breve corrección. Son The Fisher, Fisher sin el articulo ya no era marca americana, era japonesa.
Un saludo
trocri
trocri

Cantidad de envíos : 7433
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  Vicgarza el Mar 21 Jun 2016 - 22:08

Joder,

Me encantan estos hilos, el de los japos y este americano.

Muy buena idea y trabajo compañero.

Un abrazo
Vicgarza
Vicgarza

Cantidad de envíos : 1928
Edad : 46
Localización : Valladolid
Fecha de inscripción : 24/05/2015

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  trocri el Miér 22 Jun 2016 - 21:43

THE FISHER CONSOLE (1959-65)

USA. VINTAGE (50,s-80,s) 800px-FisherAllegroX19
USA. VINTAGE (50,s-80,s) LibertyConsoleAd1959

USA. VINTAGE (50,s-80,s) FisherConsolescwkWP3

1965 Fisher Console Pricing:

President..........$2795
Executive..........$1795-1845
Ambassador......$945-1045
Futura..............$845-895
Custom Electra...$645-695
Diplomat...........$545-595
Philharmonic......$400-450
Allegro..............$250-350

USA. VINTAGE (50,s-80,s) 1964
USA. VINTAGE (50,s-80,s) Futura1
USA. VINTAGE (50,s-80,s) Dip1
USA. VINTAGE (50,s-80,s) 003

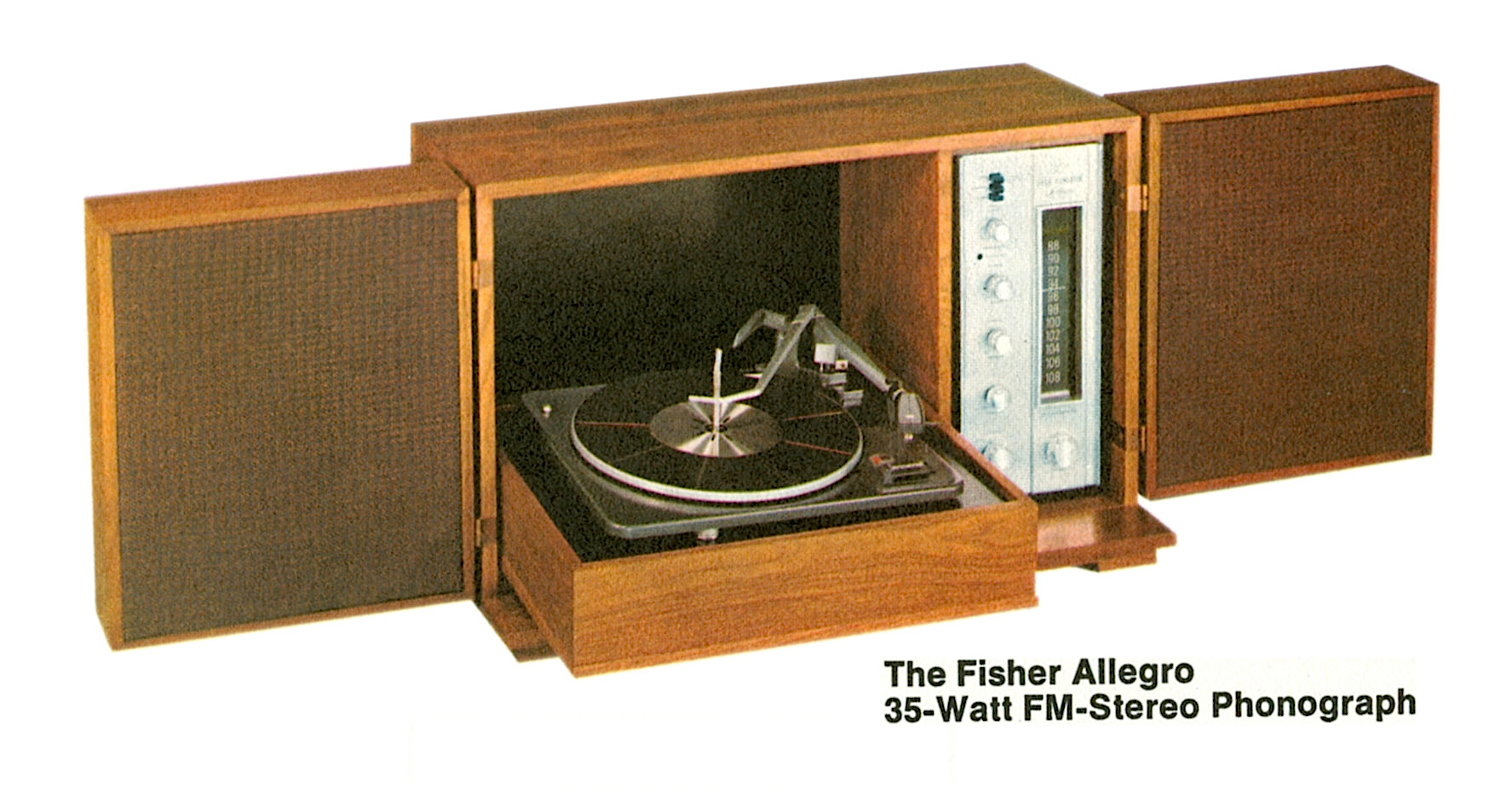

USA. VINTAGE (50,s-80,s) 1967%20Fisher%20A-192%20Allegro%20Console
USA. VINTAGE (50,s-80,s) 1961President2
USA. VINTAGE (50,s-80,s) 1961Coronet
USA. VINTAGE (50,s-80,s) Futvi
USA. VINTAGE (50,s-80,s) LincolnTT

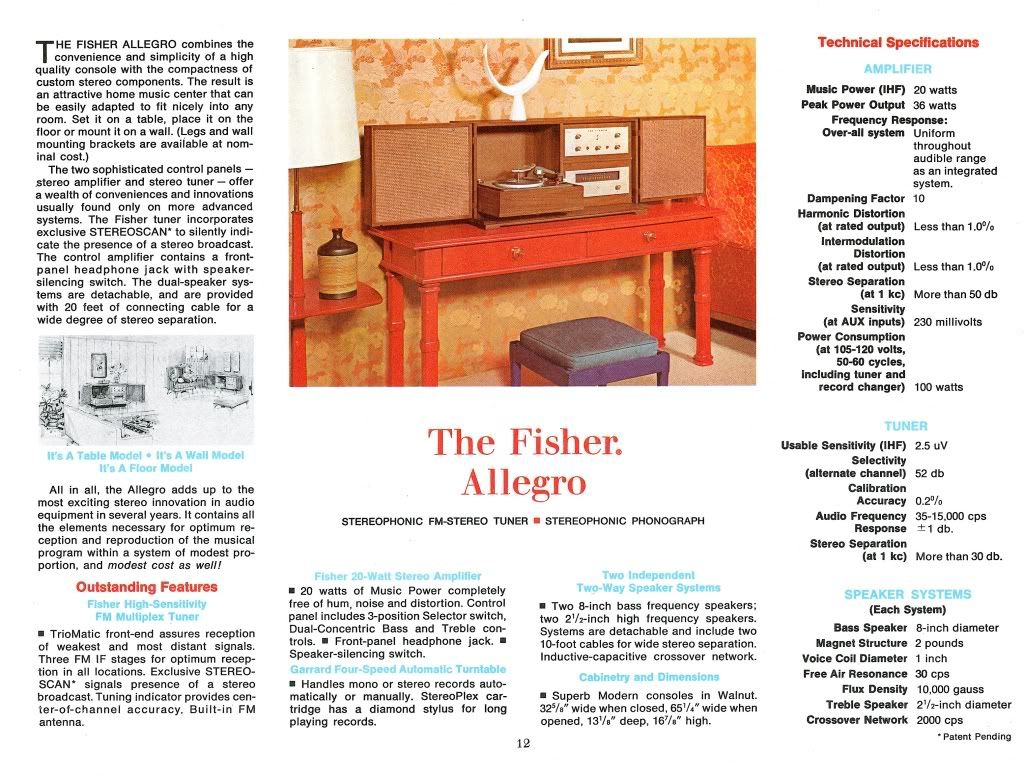

USA. VINTAGE (50,s-80,s) 66AllegroIIICatalog

Este video indica que es la consola Allegro pero no, el amplificador no es el Allegro aunque como referencia vale y además suena muy bien.

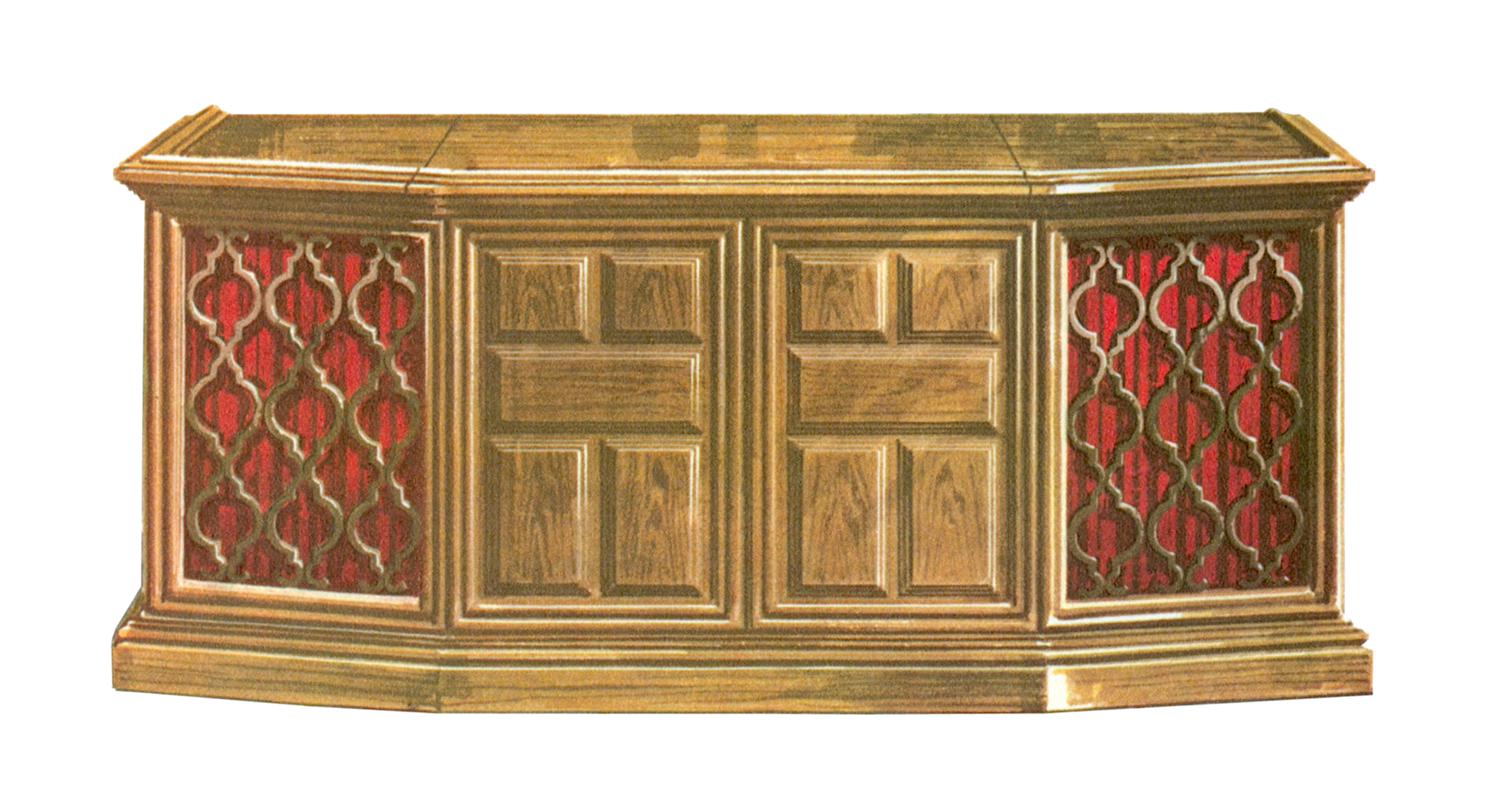

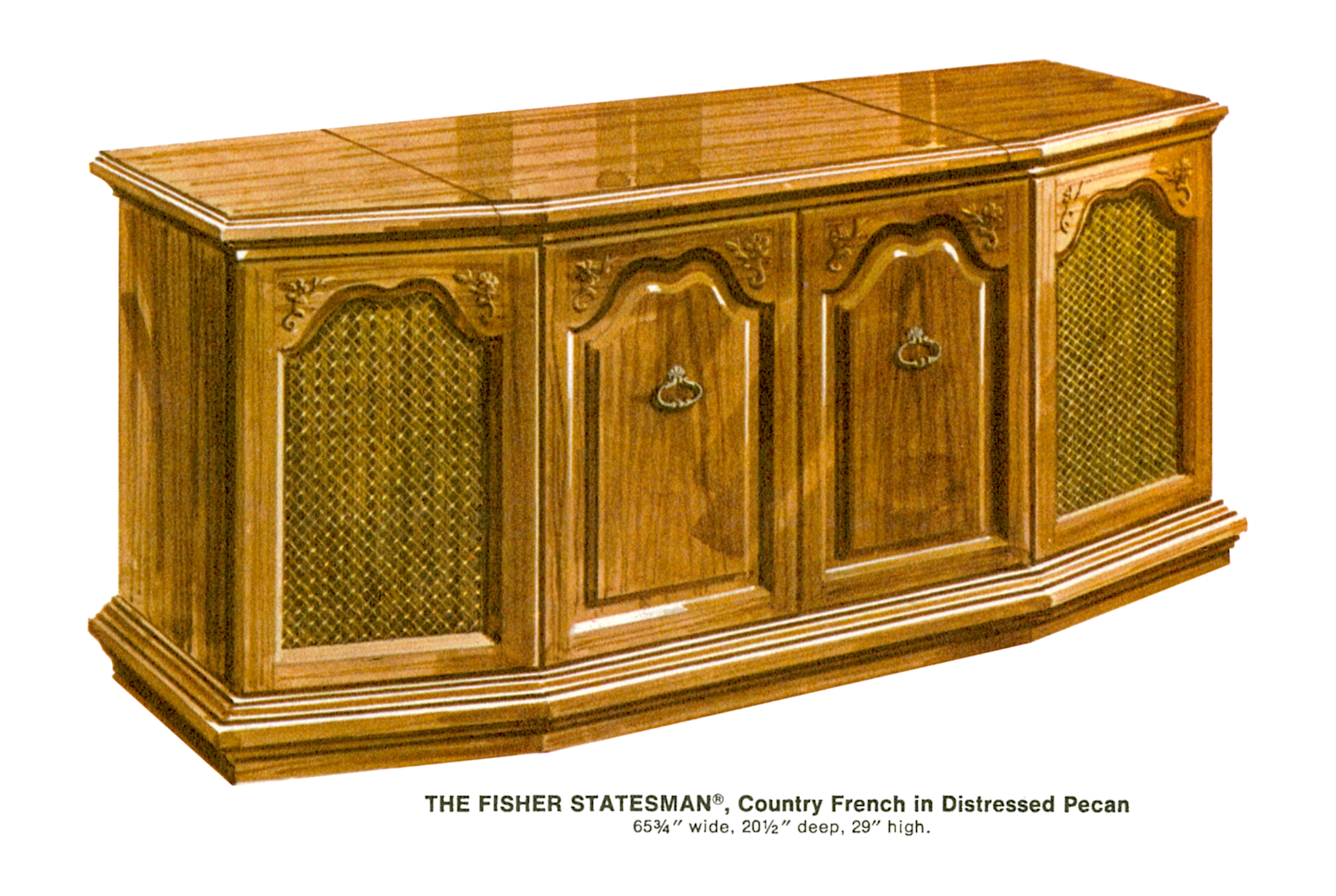

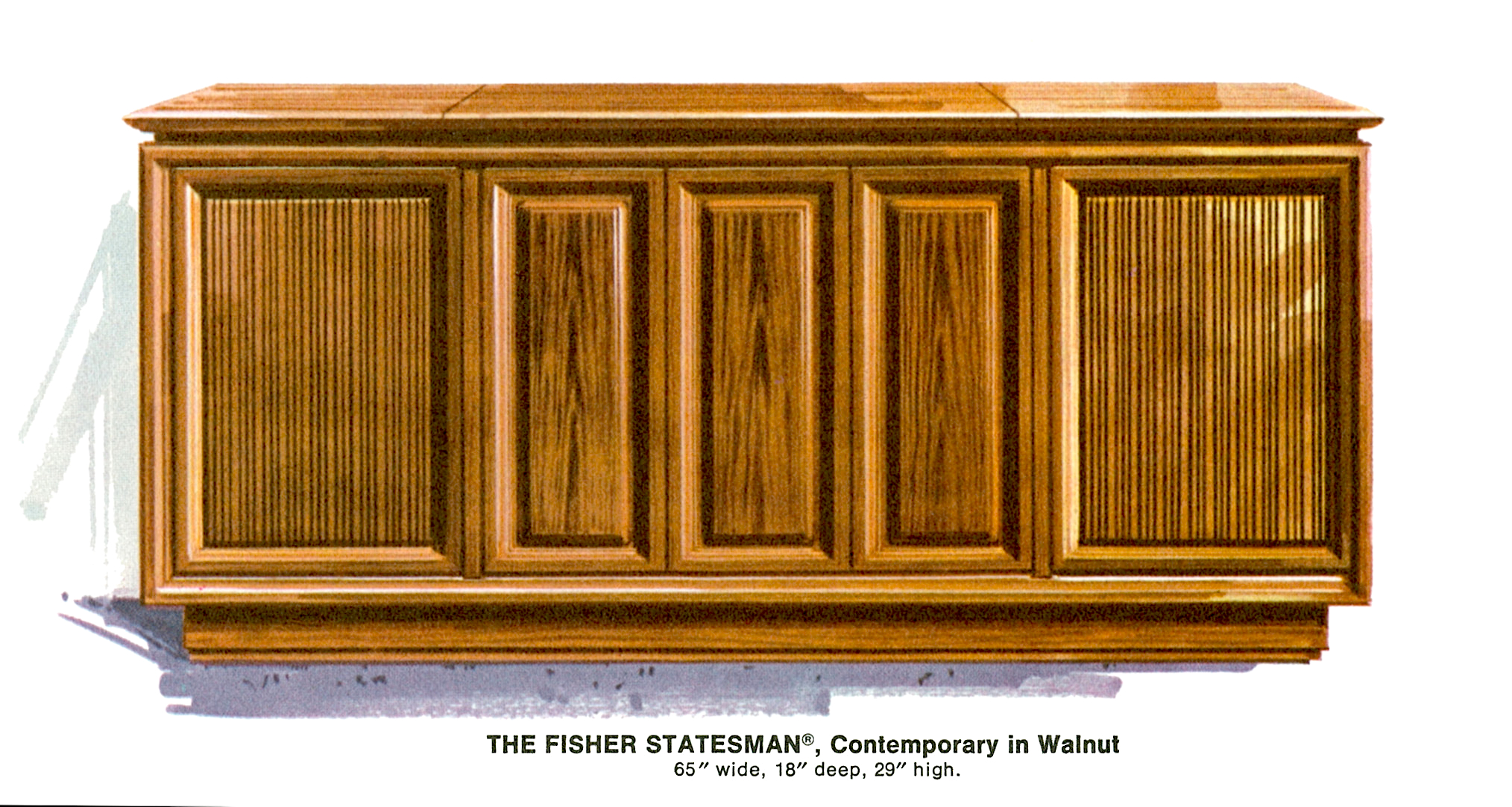

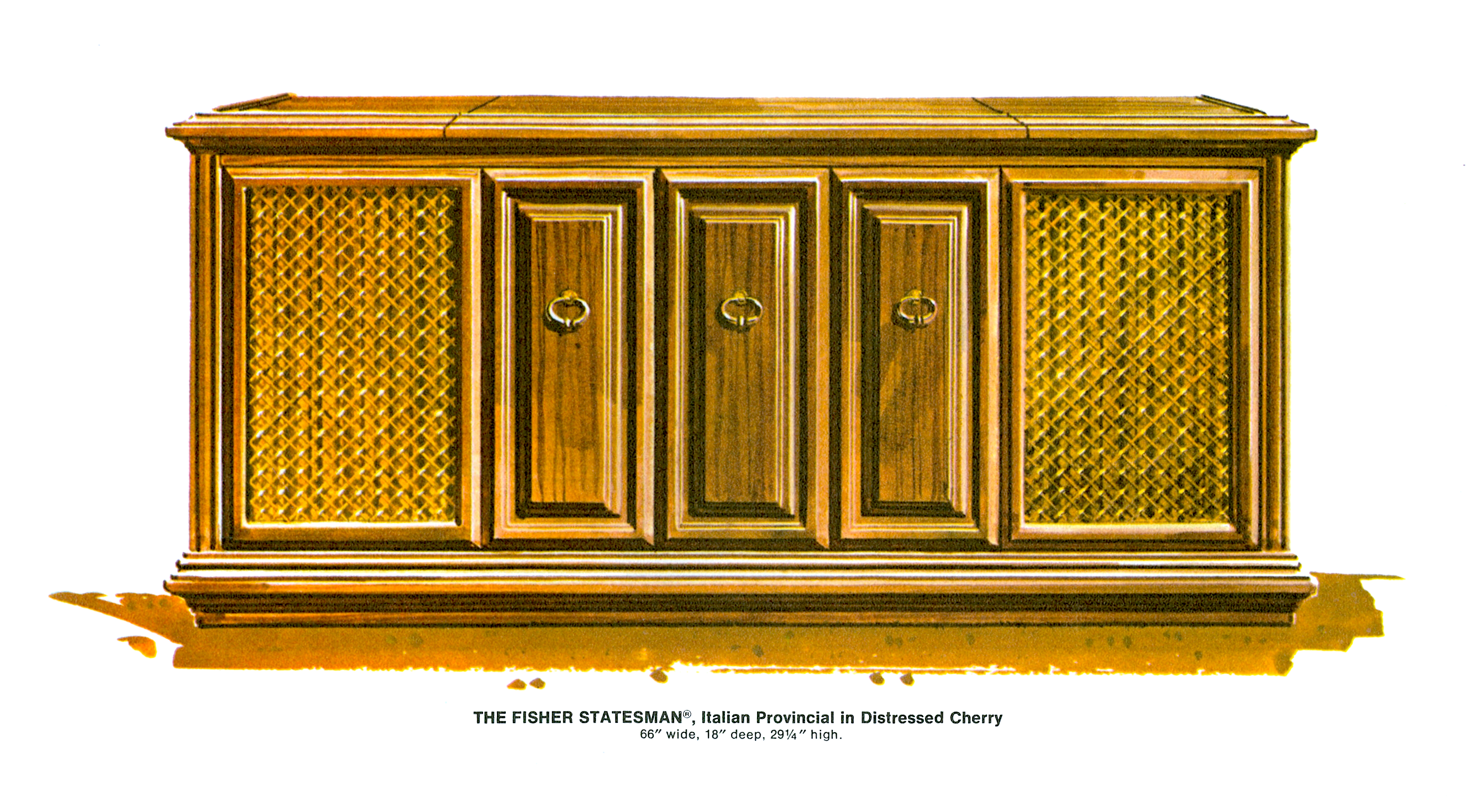

THE FISHER STATESMAN (1967)

USA. VINTAGE (50,s-80,s) 1967%20Fisher%20S-692%20Statesman%20Console
USA. VINTAGE (50,s-80,s) 68fisher0039

Fisher Statesman Console (1967)
(Model S-692)

Chassis: 31-R

TT: Dual 1009

75 Watts

Price: $1145 (Provincial/Italian Provincial),  $1095 (Contemporary), $1195 (others)

S-692

USA. VINTAGE (50,s-80,s) 1967%20Fisher%20S-692W%20Statesman%20Contemporary%20Console
USA. VINTAGE (50,s-80,s) 1967%20Fisher%20S-692CF%20Statesman%20Country%20French%20Console
USA. VINTAGE (50,s-80,s) 1967%20Fisher%20S-692IP%20Statesman%20Italian%20Provincial%20Console
USA. VINTAGE (50,s-80,s) 1967%20Fisher%20S-692MD%20Statesman%20Mediterranean%20Console
trocri
trocri

Cantidad de envíos : 7433
Edad : 51
Localización : La Coruña
Fecha de inscripción : 02/11/2009

http://www.nuestracharla.foroactivo.com

Volver arriba Ir abajo

USA. VINTAGE (50,s-80,s) Empty Re: USA. VINTAGE (50,s-80,s)

Mensaje  Contenido patrocinado


Contenido patrocinado


Volver arriba Ir abajo

Página 1 de 4. 1, 2, 3, 4  Siguiente

Volver arriba



Permisos de este foro:
No puedes responder a temas en este foro.
