Re: SET 211, 6c33 final del camino

Mensaje  Celsius el Mar 4 Mar 2014 - 10:04

LUDOVICO escribió:Celsius, si te refieres a que el diferencial te proteja de una descarga DC de los muchos voltios de la fuente, la respuesta es no. Los diferenciales detectan la diferencia de la corriente entra fase y neutro ( normalmente, podría ser entre fases o en trifásica ). Cuando te pega el calambrazo, no existe esa diferencia en AC desde la fuente, en todo caso consumo, pero es equilibrado.
Básicamente hacen pasar la corriente de f+n por un bobinado en un núcleo altamente magnético. Como las corrientes son iguales y opuestas, los campos se anulan y no hay flujo magnético. Si hay una derivación el diferencial de I no es cero y se induce una corriente en un secundario que hace actuar el disparo.

Saludos, mucho ojo con las tensiones de ánodo de la 211 y mucha suerte con ese gran proyecto.

 Hello

Gracias Ludo, lo arreglaré con un cartel de aviso tipo


Celsius
Master
Master

Cantidad de envíos : 1488
Localización : Madrid
Fecha de inscripción : 30/07/2010

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  Celsius el Mar 4 Mar 2014 - 11:09

Bueno seguimos avanzando, la verdad que soldar los cables de señal al potenciometro es un coñazo dado que me gusta tener el cable apantallado en todo su recorrido, he tardado mas de dos horas en hacerlo, sueldas aqui se desuelda de allí.

Duda:   El potenciometro es de 100k   y este va hasta la rejilla de la 6e5p    pero en muchos esquemas veo que desde el potenciometro a la rejilla tiran a  masa una resistencia que va desde 1M hasta 100k, yo he puesto una de 300k pero no estoy seguro que sea necesaria, que opinais?

Por otro lado tampoco encuentro criterio respecto al condensador de acoplo estos van desde 0.1uf has 5uf  mi antiguo ampli tenia 0.1uf que es mas comodo y economico. Sugerecias.




De momento todos los valores estan en parametros a falta de poner la 211 y tomar medidas. Tengo curiosidad de ver cuanto cae el voltaje de los  1090v que tengo ahora. pray
y tambien cuanto caerá el bias de -70v.

Como ya comenté despues del catodo led, probaré con bias fijo por medio de la tarjeta reguladora con el LM317 bien filtrada, despues de leer detenidamente todos los esfuerzos en el bias fijo en previo en esta web

http://www.goodsoundclub.com/Forums/ShowPost.aspx?PostID=741

saco la conclusión de la gran importancia de la calidad del bias en la valvula de previo, pero está por ver.

El autobias es mi ultima opción y asi probar las tres opciones, espero sacar conclusiones audibles en este apartado.



CCS  funcionando a 185v y casi 40mA  7.4w  Shocked



Última edición por Celsius el Mar 11 Oct 2016 - 11:55, editado 1 vez

Celsius
Master
Master

Cantidad de envíos : 1488
Localización : Madrid
Fecha de inscripción : 30/07/2010

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  Celsius el Mar 4 Mar 2014 - 20:18

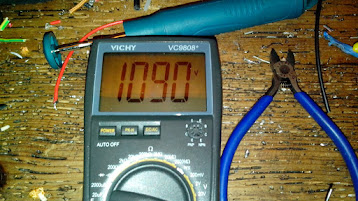

Fue bonito mientras duró, el voltimetro a dicho adios y se ha vuelto loco ahora el 0 absoluto es  -1270v dc je je je  los 1090v de la medicion de ayer parece que no le han sentado muy bien.

Para quien le interese y acometa un proyecto de alta tension, la mejor manera de medir este tipo de tension es con un divisor de tension, en este caso dividimos por tres por tener tres resistencias en serie entre el positivo y la masa con los concendensadores del filtro es decir:



Si tienes 900v con el negro a masa y  mides entre la primera resistencia 150k y la segunta te daran 600v si mides entre la segunda resistencia 150k y le tercera tendras 300v es un metodo efectivo y seguro, sin necesidad de comprar aparatos especiales. ( por su puesto con cocodrilos engomados, que los condensadores se quedan cargados muchos minutos )

Espero en los proximos dias hacer la primera prueba con laa 211 puestas, bueno pondré una y cruzaré los dedos.

Repito la duda por si algún alma caritativa me da luz.

Duda:   El potenciometro es de 100k   y este va hasta la rejilla de la 6e5p    pero en muchos esquemas veo que desde el potenciometro a la rejilla tiran a  masa una resistencia que va desde 1M hasta 100k, yo he puesto una de 300k pero no estoy seguro que sea necesaria, que opinais?

Por otro lado tampoco encuentro criterio respecto al condensador de acoplo estos van desde 0.1uf has 5uf  mi antiguo ampli tenia 0.1uf que es mas comodo y economico. Sugerecias.

Cuando tenga tiempo haré el esquema de todo el proyecto, ahora solo esta en mi cabeza.

Celsius
Master
Master

Cantidad de envíos : 1488
Localización : Madrid
Fecha de inscripción : 30/07/2010

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  Valvulator el Mar 4 Mar 2014 - 21:00

shock 2  cómo te lo pasas ..

Valvulator
Grand Master
Grand Master

Cantidad de envíos : 3095
Edad : 88
Localización : Aquí en mi pitufo Palomar-Madrid-
Fecha de inscripción : 14/08/2010

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  Celsius el Mar 4 Mar 2014 - 21:07

Valvu la verdad la es que te sube la adrenalina como en un deporte de riesgo, eso si con los diente apretados, rezando que no la hayas pifiado en algo.  Saint

A ver si te animas.....

Celsius
Master
Master

Cantidad de envíos : 1488
Localización : Madrid
Fecha de inscripción : 30/07/2010

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  Valvulator el Mar 4 Mar 2014 - 21:14

Pronto a ver si me veo capaz; sigo estudiando no te creas ..  Very Happy  cuando tenga tiempo suficiente será lo que haga ..  Very Happy

Valvulator
Grand Master
Grand Master

Cantidad de envíos : 3095
Edad : 88
Localización : Aquí en mi pitufo Palomar-Madrid-
Fecha de inscripción : 14/08/2010

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  MONOLITO el Mar 4 Mar 2014 - 21:57

Puedes poner una resistencia de 1M a masa en la rejilla, la he visto alguna vez, aunque la mayoria de las veces solo lleva el potenciomero. Te funcionará bien seguro.
El condensador de desacoplo saliendo por placa puedes probar con 0.47uF. En mis pruebas lo máximo que he podido poner ha sido 1uF , y no me iba demasiado bien,,,mas de eso me oscilaba espantosamente.

MONOLITO
Master
Master

Cantidad de envíos : 1112
Edad : 57
Localización : Madrid
Fecha de inscripción : 11/09/2013

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  MONOLITO el Mar 4 Mar 2014 - 22:08

Siento lo del polímetro, es un riesgo que se corre,,,también me he dejado alguno por el camino.
Ya veras que pronto alucinas con la calidad de tu etapa, estas válvulas tienen un poder y una transparencia,,, y sobre todo si es autoconstruida.

MONOLITO
Master
Master

Cantidad de envíos : 1112
Edad : 57
Localización : Madrid
Fecha de inscripción : 11/09/2013

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  Celsius el Miér 5 Mar 2014 - 20:47

Hoy he terminado el ampli, la verdad es que me da miedo hacer la prueba de audio, el polluelo sale del nido pero volará ...... angel  cruzaré los dedos.

Monolito, en este proyecto no he cogido el camino facil y como ves me he complicado la vida con muchos inventos, contrastados como el CCS pero inventos, para mi solo de ver que todos los parametros se mantienen estables me llena de satisfaccion. Mañana pondré las 211 y veré que tal de estable es.


En las fotos anteriores falta recoger los cables y dejarlo listo para revista, aunque hay tantos que no espero milagros estéticos.   Very Happy



Celsius
Master
Master

Cantidad de envíos : 1488
Localización : Madrid
Fecha de inscripción : 30/07/2010

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  hego el Miér 5 Mar 2014 - 21:16

Ya falta poco.

Algunoo andamos "tras la mata", acechando.

hego
Master
Master

Cantidad de envíos : 1847
Localización : Desde la Terraferma pitufera
Fecha de inscripción : 24/06/2013

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  ppcomo el Miér 5 Mar 2014 - 22:08

Joder Celsius!! Eres un máquina! Visto y no visto.
Seguro suena de co.....enhorabuena.

ppcomo
Avanzad@
Avanzad@

Cantidad de envíos : 991
Localización : Asturias
Fecha de inscripción : 07/01/2009

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  Celsius el Miér 5 Mar 2014 - 22:20

hego escribió:Ya falta poco.

Algunoo andamos "tras la mata", acechando.

Ya imaginaba. veremos que pasa.

Celsius
Master
Master

Cantidad de envíos : 1488
Localización : Madrid
Fecha de inscripción : 30/07/2010

Volver arriba Ir abajo

Oeeeee oeeee oeeeee 211 in the air

Mensaje  Celsius el Vie 7 Mar 2014 - 11:54

Bueno la alegría es doble, el amigo ppcomo  tiene ya su 2a3  funcionando y yo ayer hice las primeras pruebas con las 211 puestas   sweatdrop    que acojone......

Es increíble la satisfacción que produce el haberlo hecho uno mismo, pensar que en mi caso no soy ingeniero electrónico, lo que te obliga a ser muy observador, muchas horas de darle a la coco y leer y leer documentación, la ejecución no ha sido lenta gracias a tener todo pensado y a la ayuda de las tarjetas impresas sobre todo para los condensadores y puentes rectificadores.

Tome un camino escabroso, nada de autobias, sin esquema, con CCS,  bias con Led  dos en paralelo por 6a5p para soportar los 40mA, cátodos de las 211 con pote anti hum, regulador de bias de la 211 por medio de pot y un divisor de tensión....... hasta el mecanizado del chasis lo hice yo.  Todas estas temeridades a parte de jugar con 1000v me pareció un proyecto muy atractivo, desde luego no está finalizado   y  luego pondré las dudas que tengo, pero pongo este momento que me llena de alegría y más poder compartirlo con todos vosotros.

Aquí va este video del momento cumbre, estoy seguro que para todos los técnicos os parecerá algo normal,  pero para mí que todo esto haya sido posible sin:
Explosiones, chispazos, saltar los plomos, calambres y sin divorciarme, no tengo palabras y ademas sale musica.....




Con los led azules parece una nave espacial, desde arriba por las rejillas de ventilacion sale un reluz azulado..

Ahora cuando termine con los ajustes ( que queda tela) , pasaremos a la siguiente etapa, como el bias fijo regulado de la 6e5p y por último el cátodo bias.
Después pasaré a regular los filamentos de la 211 ahora están con falsa tierra y pote para el hum.

Me voy al chino a comprar tres voltimetros para medir todo a la vez.


Hoy tengo alas   angel

Celsius
Master
Master

Cantidad de envíos : 1488
Localización : Madrid
Fecha de inscripción : 30/07/2010

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  ppcomo el Vie 7 Mar 2014 - 12:01

Uaaaaaahhhhhhh!!
Que chulo!!!! Mi más sincera enhorabuena Celsius!!!
Voy detrás de ti así que señaliza bien el camino.
Genial!!!!!!

ppcomo
Avanzad@
Avanzad@

Cantidad de envíos : 991
Localización : Asturias
Fecha de inscripción : 07/01/2009

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  carrey el Vie 7 Mar 2014 - 12:11

Enhorabuena Célsius parece que ya pita. Quería hacerte una recomendación, si no me equivoco la 211 es un triodo de caldeo directo, y por lo tanto no se pueden poner horizontalmente tal y como aparece en la imagen, cuando la pongas a funcionar ponla boca arriba o boca abajo pero nunca horizontal.
Saludos.

carrey
Avanzad@
Avanzad@

Cantidad de envíos : 798
Edad : 69
Localización : Girona
Fecha de inscripción : 04/01/2009

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  Celsius el Vie 7 Mar 2014 - 12:38

carrey escribió:Enhorabuena Célsius parece que ya pita. Quería hacerte una recomendación, si no me equivoco la 211 es un triodo de caldeo directo, y por lo tanto no se pueden poner horizontalmente tal y como aparece en la imagen, cuando la pongas a funcionar ponla boca arriba o boca abajo pero nunca horizontal.
Saludos.

Gracias a ver si se me ocurre algo, por que no tengo mas remedio para poder hacer todas las mediciones y lo que me queda de trasteo, espero que no se cabreen mucho.

Celsius
Master
Master

Cantidad de envíos : 1488
Localización : Madrid
Fecha de inscripción : 30/07/2010

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  Juan.ki el Vie 7 Mar 2014 - 13:37

Enhorabuena, otro más abonado al SET HUM con éxito  Aplause Aplause Aplause

Juan.ki
Avanzad@
Avanzad@

Cantidad de envíos : 904
Localización : Barcelona
Fecha de inscripción : 10/02/2010

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  MONOLITO el Vie 7 Mar 2014 - 13:47

Enhorabuena,
ya nos contarás como suena.

MONOLITO
Master
Master

Cantidad de envíos : 1112
Edad : 57
Localización : Madrid
Fecha de inscripción : 11/09/2013

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  hego el Vie 7 Mar 2014 - 15:46

Cuenta, cuenta.

El fin de semana las primeras impresiones..luego el "rodaje".


Última edición por hego el Vie 7 Mar 2014 - 18:09, editado 1 vez

hego
Master
Master

Cantidad de envíos : 1847
Localización : Desde la Terraferma pitufera
Fecha de inscripción : 24/06/2013

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  Celsius el Vie 7 Mar 2014 - 16:34

Que mas quisiera yo, empezar con el rodaje, pensar que es la primera vez que lo enciendo todo y tengo que ajustar muchas cosas:

1. El bias de la 211 tengo que modificar las resistencias del divisor por que con el pot no baja mas de -56v
2. En el video no se oye pero tengo un hum mas fuerte de lo normal y el pot de la 211 no llega a quitarlo, a ver que es.
3. Tengo que tirar la masa al chasis de momento solo tengo referenciado todo a 0v
4. Toma de tierra a chasis
5. La 6e5p en funcionamiento real esta en 8w y 42mA quiero bajarlo a 30mA, me parece mucha leña para mover la 211.

Todavia quedan horas de soldador  Very Happy







Celsius
Master
Master

Cantidad de envíos : 1488
Localización : Madrid
Fecha de inscripción : 30/07/2010

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  Valvulator el Vie 7 Mar 2014 - 17:25

shock 2 shock 2 shock 2  ...  shock 2  ...  crybaby  ..  Hello

Valvulator
Grand Master
Grand Master

Cantidad de envíos : 3095
Edad : 88
Localización : Aquí en mi pitufo Palomar-Madrid-
Fecha de inscripción : 14/08/2010

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  hego el Vie 7 Mar 2014 - 18:14

Celsius escribió:Que mas quisiera yo, empezar con el rodaje, pensar que es la primera vez que lo enciendo todo y tengo que ajustar muchas cosas:

1.  El bias de la 211 tengo que modificar las resistencias del divisor por que con el pot no baja mas de -56v
2.  En el video no se oye pero tengo un hum mas fuerte de lo normal y el pot de la 211 no llega a quitarlo, a ver que es.
3.  Tengo que tirar la masa al chasis de momento solo tengo referenciado todo a 0v
4.  Toma de tierra a chasis
5.  La 6e5p en funcionamiento real esta en 8w y 42mA quiero bajarlo a 30mA, me parece mucha leña para mover la 211.

Todavia quedan horas de soldador   Very Happy







Kevin O´connor decía que si montas un ampli valvulero y suena Hum a toda pastilla, es que todo va bien!!!!

Ya mirarás lo que pasa.No problemo.

También tengo trabajo con el soldador y la fianlización de unos cables de altavoz y otro atenuador de entrada (de campaña) , el cuarto en los últimos 15 días.

Buen trabajo

hego
Master
Master

Cantidad de envíos : 1847
Localización : Desde la Terraferma pitufera
Fecha de inscripción : 24/06/2013

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  LUDOVICO el Vie 7 Mar 2014 - 18:36

Valvulator escribió:shock 2 shock 2 shock 2  ...  shock 2  ...  crybaby  ..  Hello

Pero Valvu ¿ A qué esos lloros ? Si tienes unas mono AT 211 SET. Yo sí que  crybaby crybaby crybaby crybaby

Felicidades Celsius

LUDOVICO
Master
Master

Cantidad de envíos : 2384
Localización : València
Fecha de inscripción : 21/02/2012

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  Valvulator el Vie 7 Mar 2014 - 20:18

De emoción y alegría por el amigo Celsius y la comunidad audiófila pitiminil que estamos de suerte. Porque es el primer proyecto HUM de válvulas para machos que pronto voy a ver, porque tenemos la fortuna de admirar este trabajo tan arriesgado. Hay que ver cómo suena el condenado video ..  shock 2


Valvulator
Grand Master
Grand Master

Cantidad de envíos : 3095
Edad : 88
Localización : Aquí en mi pitufo Palomar-Madrid-
Fecha de inscripción : 14/08/2010

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  Valvulator el Sáb 8 Mar 2014 - 13:25

 crybaby crybaby crybaby  ...  quién tuviera ésa habilidad, valentía y ganas para hacer estas cosas, también lloro por éso ... de envidia pero de la mala e insana ..

Valvulator
Grand Master
Grand Master

Cantidad de envíos : 3095
Edad : 88
Localización : Aquí en mi pitufo Palomar-Madrid-
Fecha de inscripción : 14/08/2010

Volver arriba Ir abajo

Re: SET 211, 6c33 final del camino

Mensaje  Contenido patrocinado Hoy a las 14:38


Contenido patrocinado


Volver arriba Ir abajo

Página 2 de 18. Precedente  1, 2, 3 ... 10 ... 18  Siguiente

Ver el tema anterior Ver el tema siguiente Volver arriba



Permisos de este foro:
No puedes responder a temas en este foro.
