Cableado DIN-5 para Previo y MFB Philips

Mensaje  Pablito el Lun 27 Ago 2012 - 8:45

Buenos días;

como ya dije, estoy rescatando un viejo equipo de música y ya lo he puesto en marcha, pero quisiera mejorar el cableado y no sé cómo hacerlo.

Se trata de un previo Philips RH551



Con conexiones DIN-5 y salida para altavoces autoamplificados MFB



en concreto unos MFB544



El sonido es muy cálido, con buenos bajos, tal y como lo recordaba hace 18 años que fue la última vez que sonaron.

Pero el cableado lo he hecho muy farrullero, por las prisas por ver cómo quedó el arreglo y limpieza.

La alimentación 220v. la hago independiente a cada altavoz desde un estabilizador de corriente. De la salida MFB del previo, un cable DIN-5 de teclado antiguo hacia uno de los altavoces en MFB-in, seleccionando el canal izd/dch y de la salida MFB-out de éste, al otro altavoz a su MFB-in, empalmando 5 cables DIN-5 de teclado antiguo, que es lo único que he encontrado en DIN-5 por Granada.

Mi idea era recortar uno de los cables DIN-5, dejando los extremos macho y hembra y recableando con más sección y/o aislante, cada uno de los 5 hilos. ¿Alguna idea?

Gracias

Pablito
Principiante
Principiante

Cantidad de envíos : 376
Localización : Granada
Fecha de inscripción : 24/05/2012

Volver arriba Ir abajo

Re: Cableado DIN-5 para Previo y MFB Philips

Mensaje  Pablito el Miér 29 Ago 2012 - 8:00

¿Alguna idea?

Pablito
Principiante
Principiante

Cantidad de envíos : 376
Localización : Granada
Fecha de inscripción : 24/05/2012

Volver arriba Ir abajo

Re: Cableado DIN-5 para Previo y MFB Philips

Mensaje  Hamlet el Miér 29 Ago 2012 - 9:06

¿Quieres usar dos cables en lugar de cinco, y con más sección (previo > altavoz 1 > altavoz 2)?

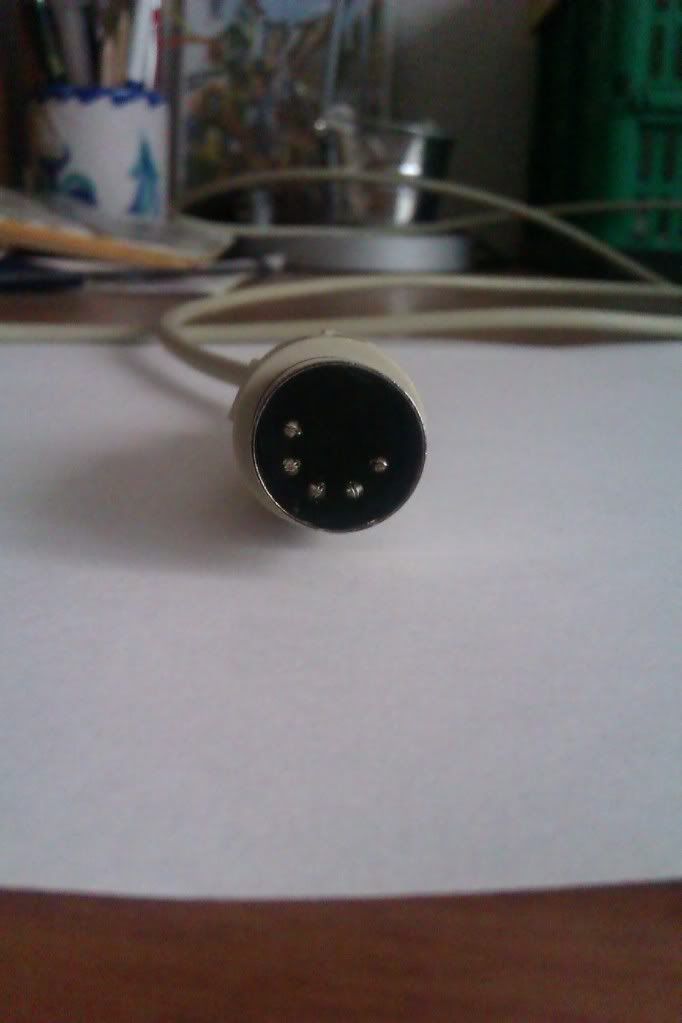

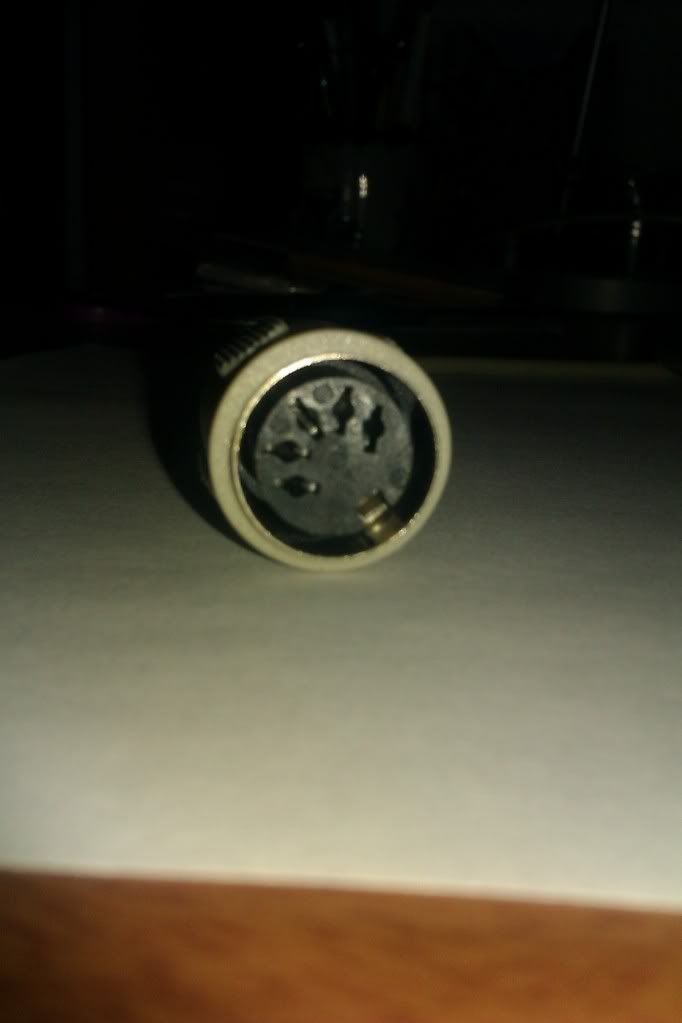

¿Podrías colgar otra foto de las conexiones, para saber si son de 180º? Te lo pregunto porque seguramente son conectores que se pueden encontrar con mucha facilidad.

Un saludo

Hamlet
Grand Master
Grand Master

Cantidad de envíos : 3204
Localización : España (Citerior)
Fecha de inscripción : 09/04/2011

http://lapoliantea.blogspot.com

Volver arriba Ir abajo

Re: Cableado DIN-5 para Previo y MFB Philips

Mensaje  Pablito el Miér 29 Ago 2012 - 10:32

En este enlace está el manual de los altavoces MFB autoamplificados: http://www.mfbfreaks.nl/pdf/mfb/544/service544-50r.pdf

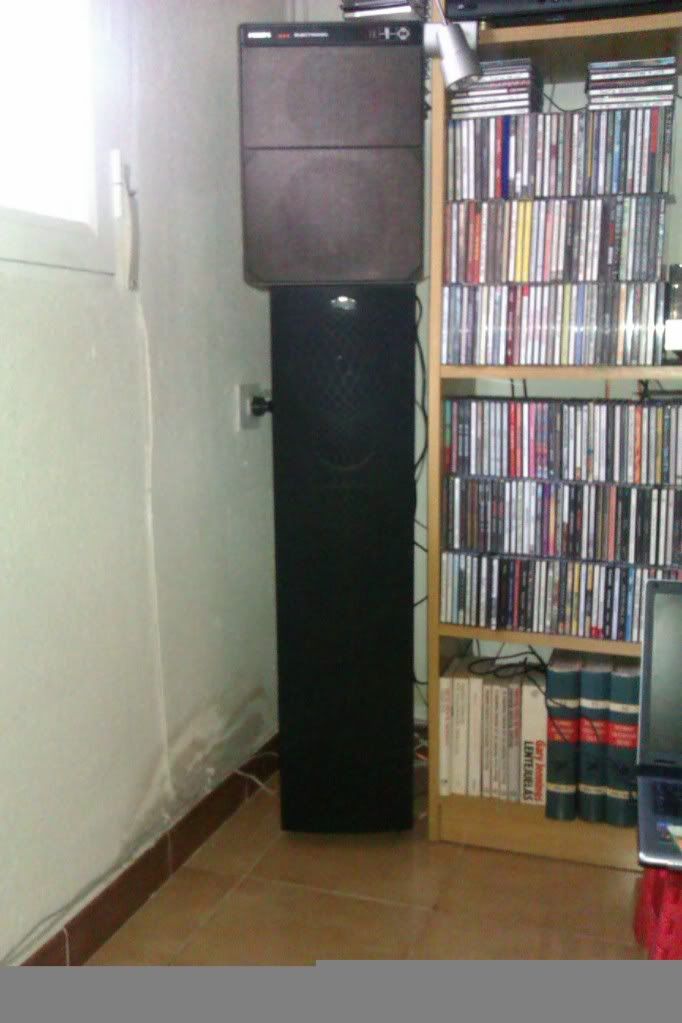

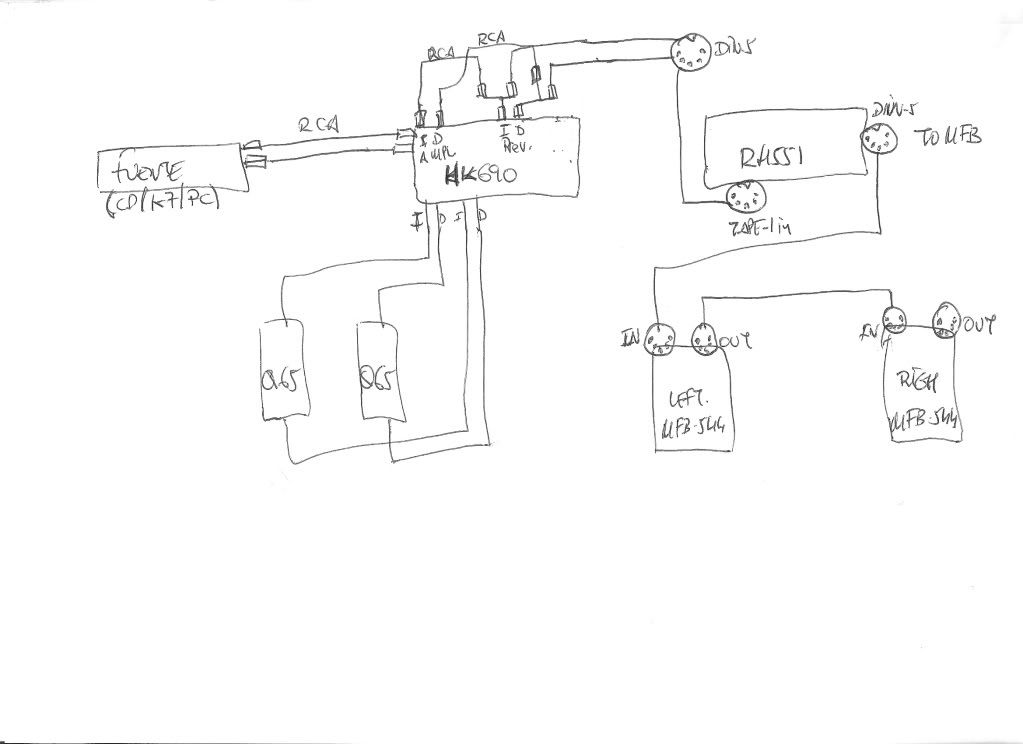

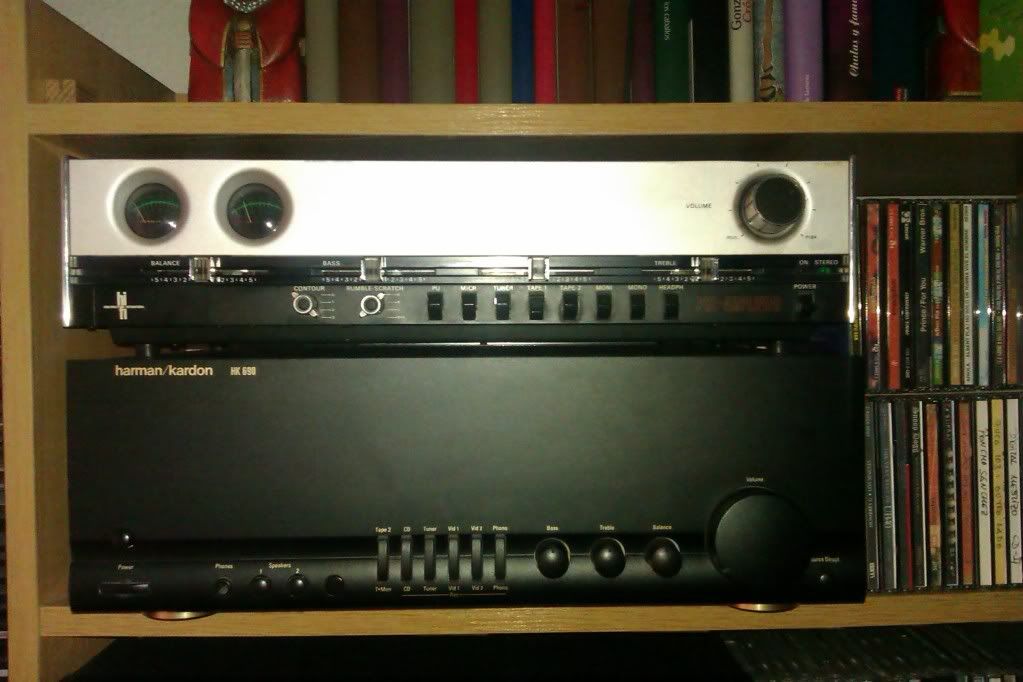

El sistema lo tengo conectado de la siguiente forma:

Quitando el puente pre-ampl de mi Harman HK690 he sacado de la parte del previo un "ladrón RCA", un extremo va a la etapa propia del HK690 (como si fuese el puente de casa) y moviendo unas Kef Q65 en bicableado.

El otro extremo RCA, con una adaptador a DIN-5, lo llevo al "Tape-1" del preamplificador Philips RH551. De esta forma, puedo hacer sonar cualquiera de mis fuentes solo en el sistema HK690+Q65, o en el RH551+MFB544 o ambos a la vez. He fijado el volumen del RH551 a 3/4 de su potencia total, que es más o menos el punto donde se equilibra el volumen con el HK690+Q65 si apago éstas. O sea, la fuente al RH551 es cualquiera que pase por el previo del HK690.







Del RH551 solo sale un DIN-5 a una de las cajas MFB-544, en ésta se selecciona canal izd ó dcho, y de ella, se saca otro DIN-5 a la otra caja, seleccionando el canal correspondiente. Los cables DIN-5 que llevan el sonido a los MFB544 son estos:



Hembra



Macho



Son 4 alargadores de 1.5 m cada uno de los que se usaban para alargar los teclados antiguos de ordenadores de hace 7-8 años o más.

Yo estaba pensando en hacerles alguna mejora posible, para evitar tanto emplame, cortando uno de ellos y soldando en medio la longitud exacta que necesite, mejorando en lo posible los 5 cables de unión. Poniendo alguna malla, aislante, etc.

Pablito
Principiante
Principiante

Cantidad de envíos : 376
Localización : Granada
Fecha de inscripción : 24/05/2012

Volver arriba Ir abajo

Re: Cableado DIN-5 para Previo y MFB Philips

Mensaje  Hamlet el Miér 29 Ago 2012 - 10:49

Cualquier pequeño cambio que hagas mejorará esos cables de ordenador antiguos. Yo empezaría por conectores bañados en oro o en plata, que son mucho más baratos de lo que uno se imagina. Lo que tendrías que mirar es cómo se distribuye la señal dentro del conector, quiero decir qué señal transporta cada uno de los pines.

Hamlet
Grand Master
Grand Master

Cantidad de envíos : 3204
Localización : España (Citerior)
Fecha de inscripción : 09/04/2011

http://lapoliantea.blogspot.com

Volver arriba Ir abajo

Re: Cableado DIN-5 para Previo y MFB Philips

Mensaje  Hamlet el Miér 29 Ago 2012 - 11:08

Tal y como yo lo veo, la manera más purista de hacerlo sería esta:

1 cable 2RCA > 1DIN del HK al Philips, como lo tienes ahora pero sin empalme. Bastante fácil.

1 DIN de la salida Philips a 2 DIN, con un cable en V para que la señal vaya directa del Philips a cada altavoz por separado, sin que la señal del segundo pase por el primero. Para ello, cuando averigües qué señal transmite cada pin (lo convencional, supongo), sacas 5 hilos del DIN del Philips, desdoblas la tierra y llevas 3 a un altavoz y 3 al otro.

Puedes aprovechar el cable que tienes, pero por mucho que le pongas fundas y demás, seguirá siendo una mona vestida de seda.

Por cierto, curiosa máquina.

Un saludo

Hamlet
Grand Master
Grand Master

Cantidad de envíos : 3204
Localización : España (Citerior)
Fecha de inscripción : 09/04/2011

http://lapoliantea.blogspot.com

Volver arriba Ir abajo

Re: Cableado DIN-5 para Previo y MFB Philips

Mensaje  Pablito el Miér 29 Ago 2012 - 12:02

Muchas gracias. Estudio las señales y desdoblo, me parece lo más acertado.

¿Curiosa máquina?, sí señor. Heredada de mi padre, gran aficionado a la música.

En los 60-70 y primeros 80 Philips (la de aquella época, holandesa 100%) tenía buenos sistemas HiFi y entre ellos la tecnología MFB (Motional Feedbak). En este caso, los altavoces además son autoamplificados. Cada uno tiene dos amplificadores independientes (medios-agudos y bajos) y además en el bajo, el sistema MFB, es algo así como un comparador de señal de cuarzo, que corrige las distorsiones del bajo y lo hace "contundente". Por volúmen de altavoz y tamaño del cono, "no corresponde" ese sonido y no encuentras la distorsión ni a posta. Además el twiter va montado a la misma altura que el bajo, para que la señal tenga el mismo foco.

El sonido me gusta mucho, hacía 18 años que no los oía y no tienen mucho que envidiar a equipos mayores.

El problema de que no se siguiese con la tecnología MFB, al parecer, el precio. Muy caro. Creo que Sony tiene algún altavoz de alta gama que usa esa tecnología hoy.

Luego Philips se fue "asiatizando", hasta lo que es hoy, una mera comercializadora/ensambladora de gama marrón y PAE. Grrr

Pablito
Principiante
Principiante

Cantidad de envíos : 376
Localización : Granada
Fecha de inscripción : 24/05/2012

Volver arriba Ir abajo

Re: Cableado DIN-5 para Previo y MFB Philips

Mensaje  Hamlet el Miér 29 Ago 2012 - 12:44

Muy chulo, sí señor. Protege bien los conectores, que se cascan con el uso. Si necesitas cualquier cosa, ya sabes.

Saludos

Hamlet
Grand Master
Grand Master

Cantidad de envíos : 3204
Localización : España (Citerior)
Fecha de inscripción : 09/04/2011

http://lapoliantea.blogspot.com

Volver arriba Ir abajo
